Охранно-пожарная сигнализация российского бренда «Болид» — это современная система, которая быстро считывает информацию с датчиков, обрабатывает ее и передает на пульт безопасности или другой приемник сигнала и / или включает световое и звуковое оповещатели.
Типы систем
Используются две функциональные разновидности систем «Болид». Цель первого — предупредить оператора о несанкционированном (или, наоборот, уполномоченном — проверить факт и время пересечения шлагбаума) в контролируемой зоне. Это так называемая охранная или периметральная сигнализация.
Функции второго варианта включают в себя предупреждение оператора и / или активацию средств для предупреждения персонала и посетителей объекта о возникновении источников огня / дыма. Первые системы сигнализации не позволяли локализовать очаги возгорания.
Современные схемы «Болид» предусматривают возможность точного позиционирования и оповещения оператора о конкретных областях срабатывания детектора. Поэтому такая отчетность называется адресной.
Часто обе вышеуказанные схемы используются в здании / помещении одновременно, представляя единую комбинированную систему сигнализации.
В случае организации пожарной и охранной сигнализации схема может быть реализована двумя основными способами — проводным и беспроводным.
Проводная схема — классическое решение. К его достоинствам можно отнести:
- возможность постоянного контроля целостности кабельных линий.
- простота, надежность и невысокая стоимость датчиков и коммутационных элементов;
К недостаткам проводной техники можно отнести следующие:
- Длина кабельных коммуникаций напрямую влияет на окончательную стоимость монтажа и материалов.
- Качество любой сложной системы определяется качеством слабых мест. Все контактные соединения таковы для проводной схемы сигнализации.
- В случае больших расстояний между элементами схемы возникает риск нарушения целостности соединительных кабелей, снижение качества сигнала, что приводит к увеличению вероятности случайного вмешательства и выхода из строя системы в целом, сильно увеличивается.
- Необходимость организации слаботочных коммуникаций скрывается в воротах, трубах, за фальш-стенами и натяжными потолками.
Поэтому проводные сигнальные цепи оправданы на небольших объектах — в квартирах, домах, небольших офисах, складах и производственных помещениях.
А если на непрерывно работающем производстве необходимо установить сигнализацию, единственно возможным решением будет установка беспроводного оборудования.
Преимущества беспроводной технологии:
- независимость от источника питания.
- возможность установки датчиков удаленно от считывающих устройств до 1500 метров при прямой видимости;
Единственный недостаток. Это необходимость следить за уровнем заряда батареи каждого извещателя и вовремя заменять его.
Периметральная охранная сигнализация
Он делает следующее:
- позволяет ставить объект в состояние тревоги и снимать его в ручном или запрограммированном режиме.
- активация видеорегистраторов, камер наблюдения при обнаружении несанкционированного / регулируемого пересечения барьера безопасности с передачей видеосигнала на монитор или / и записью на ПЗУ, даже дистанционно;
- постоянный учет, контроль инцидентов проникновения на охраняемые территории или их отдельные участки;
Сигнализация периметра «Болид» дает возможность отремонтировать цепь, заменить ее поврежденные / устаревшие элементы без необходимости отключения системы.
Адресная сигнализация
Он выполняет следующие функции:
- в случае полностью организованной системы пожаротушения ее средства активируются автоматически, что сводит к минимуму интенсивность распространения огня. К ним относятся автоматические порошковые огнетушители, составные опрыскиватели, предотвращающие возгорание, аварийные пожарные коммуникации, приводимые в действие резервными насосами. Также есть возможность активировать в вентиляционных каналах различные огнестойкие перегородки, ставни, перекрывающие поступление кислорода извне.
- параллельно возможно отключение основной системы электроснабжения переключением на резервный источник питания и включение аварийных ламп, указывающих кратчайшие пути эвакуации из опасной зоны;
- включение светового и звукового индикатора, информирующего персонал службы экстренной помощи;
- выявление очагов возгорания, повышенного задымления в здании / помещении;
- передача командного сигнала в пожарную часть;
Состав оборудования
Сигнализация периметра «Болид» состоит из следующих неотъемлемых элементов управления:

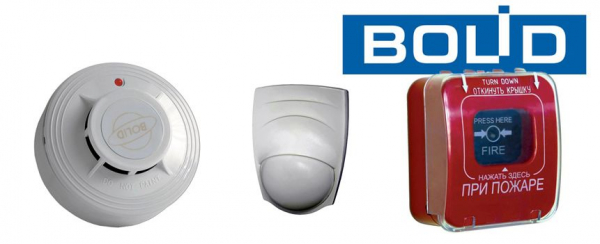

Детекторы
Используются следующие варианты датчиков:
- Индикаторы короткого замыкания / размыкания автоматических выключателей в защитном ограждении.
- Датчики поломки. Это звукоанализаторы, которые реагируют на частоту колебаний, возникающих в случае разрушения стеклянных элементов дверей (входных и внутренних) и наружных окон. Другой тип таких детекторов — это прозрачная пленка с токопроводящими дорожками, установленная внутри стекла. Такая разновидность датчиков способна также реагировать на точную прорезку отверстия во входном окне / двери, которая не сопровождается характерным шумом. Применимо для организации охранной сигнализации на коммерческих объектах.
- Датчики проникновения. Они реагируют на открывание дверей, окон, дверей шкафов, сейфов и других подобных предметов. В простейшем случае это контактные или бесконтактные (магнитные) устройства, при разрыве цепи сигнал мгновенно передается на коммутирующее устройство.
- Датчики движения. Реагируйте на массу теплокровных предметов, движущихся в пределах прямой видимости. Некоторые инфракрасные извещатели оснащены регулировкой, исключающей нерегулируемые срабатывания сигнализации о перемещении мелких живых существ — домашних животных. Регулируемые датчики в основном используются в жилых домах и фермерских домах.
Тревожные кнопки
Предназначен для принудительного включения системы безопасности непосредственно лицом, обнаружившим факт или попытку постороннего лица проникнуть через шлагбаум охраняемой территории.
Одним из видов этих элементов управления являются мобильные пульты дистанционного управления. В зависимости от установленной программы нажатие кнопки «паника» приводит к следующим последствиям:
- активация записи происходящего с видеомагнитофонов.
- передача сигнала на пульт безопасности;
- автоматическое запирание дверей, окон охраняемого периметра;
- включение световой и звуковой сигнализации;
Прочие периферийные устройства

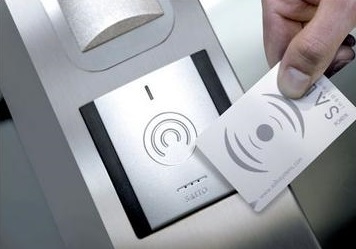

В эту категорию входят регистраторы, позволяющие при соприкосновении личных магнитных карт сотрудников учреждения со считывателем контролировать прохождение сотрудников через зоны контроля и учитывать время, проведенное каждым из них на территории конструкции.
Адресное сообщение «Болид» может запускаться по сигналам следующих элементов управления:
- Ручные кнопки. Назначение этих элементов — вручную активировать систему предупреждения / пожаротушения в случае возникновения источника возгорания.
- Газоанализаторы. Они относятся к надежным пожарным извещателям. Они способны работать не только при обнаружении повышенного количества основного продукта сгорания — СО2, но и превентивно при повышении концентрации горючих газов.
- Анализаторы пламени, способные обнаруживать открытый огонь в помещении. Не работайте в случае чрезмерного задымления.
- Датчики температуры. В простейшем случае это устройства с биметаллическим элементом управления, при достижении предельных значений температуры они посылают сигнал на выключатель. Они считаются грубыми и ненадежными извещателями, поскольку до срабатывания цепи сигнализации проходит значительный период времени, в течение которого пожар может бушевать во внушительных масштабах.
- Детекторы дыма. Это светоанализаторы, которые активируются в случае уменьшения проницаемости воздушного пространства для световых лучей. Они не являются самым надежным средством определения местоположения очага возгорания, поскольку открытый огонь может сопровождаться минимальным количеством дыма и возможны случайные возгорания из-за повышения уровня запыленности в помещении.

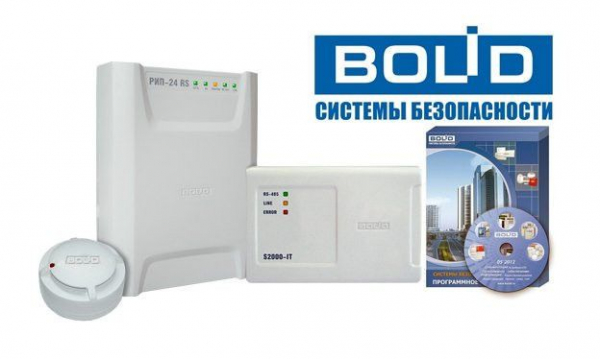

Неотъемлемыми элементами любой сложной схемы Болида, помимо детекторов, формирующих и передающих управляющие сигналы, являются:
- Централизованная консоль, которая обрабатывает сигналы, полученные от всех ФКУ, и управляет системами оповещения и любыми другими подключенными к ней (например, тушением пожара, видеозаписью, ограничениями доступа). Этот блок сигнальной цепи «Болид» (маркировка — С2000-М) является основным устройством, координирующим работу всех элементов системы.
- Блок защитной коммутации (С2000-БЗК). Выполняет аналогичные функции с С2000-БЗК, обеспечивает питание системы только от блока резервных батарей ИБП.
- Блок управления и запуска (С2000-КПБ). Снижает напряжение питания до рабочих значений (12-24В), контролируя целостность вторичных цепей.
- ПКУ (приемно-управляющее устройство) — С2000-КДЛ. Функции включают в себя питание периферийных элементов, прием сигналов от них, передачу полученной информации на централизованный пульт.
- Сигнальное пусковое устройство (С2000-СП1). Предназначен для отключения питания систем вентиляции в случае возникновения пожара.
