Как и любая другая электроника, современным системам видеонаблюдения для выполнения своих функций необходим надежный и стабильный источник электроэнергии. С этой довольно сложной миссией блоки питания справляются достаточно хорошо.
В настоящее время эти устройства бывают разных типов и классов, могут иметь разные принципиальные решения и выходные параметры.
Разнообразие источников питания обусловлено особыми требованиями к этим источникам энергии, поскольку от бесперебойности и надежности их работы напрямую зависит надежность работы всего комплекса видеонаблюдения.
Виды блоков питания
Абсолютно все блоки питания для систем видеонаблюдения делятся на 2 принципиально разных класса.
Эта классификация основана на их способности подавать электроэнергию на устройства вывода (камеры) при наличии и отсутствии тока в сети.
К первому классу относятся блоки так называемых ИБП, а ко второму — резервные.
Помимо этой классификации существует еще разделение по конструкции схемы стабилизатора, которое может быть:
- трансформатор.
- импульс,
Последние, в свою очередь, делятся на трансформаторные блоки питания с линейным стабилизатором, а также со стабилизатором с широтно-импульсной модуляцией.
У каждого из этих видов есть свои достоинства, а значит, он имеет право на существование. Хотя у всех есть и недостатки. Плюсы и минусы силовых устройств вытекают из их технических характеристик, основными из которых являются:
- потребление энергии из сети,
- емкость батареи,
- эффективность.
- выходной ток,
- выходное напряжение,
- значение пульсации,
Исходя из комбинации комбинаций определенных параметров, необходимый источник питания для существующей системы видеонаблюдения подбирается индивидуально.

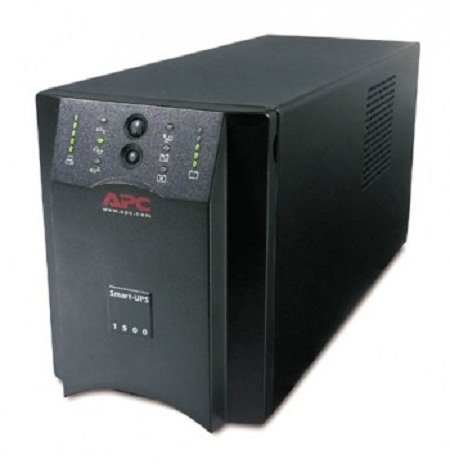

Блоки бесперебойного питания
Такие устройства еще называют «резервными» или «непрерывными». Эти блоки предназначены для питания видеооборудования, не имеющего собственного сетевого источника.
Источники бесперебойного питания для видеонаблюдения состоят из:
- зарядное устройство,
- аккумулятор
- выключатель.
- сетевое питание,
Переход с сетевого на аккумуляторное питание предназначен для оперативной смены источника электрической энергии в зависимости от наличия тока в сети.

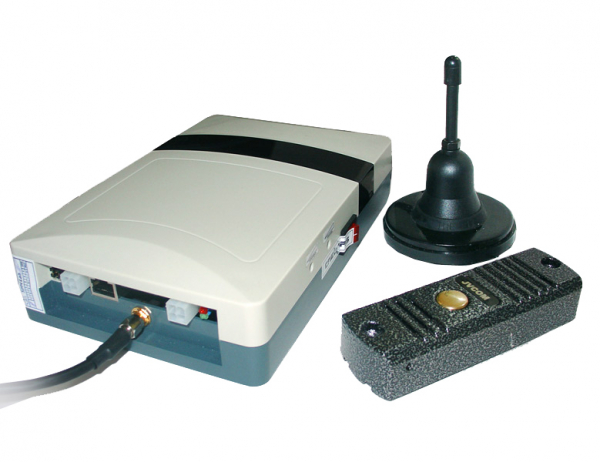

Домофоны с GSM модулем имеют множество преимуществ, основные из которых: простота использования, удобство, возможность контролировать доступ в дом.
Цифровой видеорегистратор для видеонаблюдения с модулем Wi-Fi позволяет просматривать видео с камер не только на фиксированном экране монитора, но и с помощью портативных устройств. Вы можете узнать типы видеорегистраторов здесь.
Источники бесперебойного питания способны обеспечить стабильную работу камер как в штатном режиме, так и при кратковременных перебоях в работе (при отсутствии доступа к переменному току).
Однако аккумулятора на длительный период автономной работы не хватит. И, однако, резервные устройства довольно дороги. Их «бюджетные» конкуренты — резервные источники питания, которые используются исключительно в аварийных ситуациях, при отсутствии основного источника электроэнергии (220 В).
Они не имеют сетевого источника и поэтому могут использоваться только с оборудованием со встроенным (собственным) преобразователем сети.
Из всего вышесказанного следует сделать вывод, что источники бесперебойного питания, несмотря на относительно высокую стоимость, более предпочтительны, так как объединяют одновременно 2 устройства. При необходимости их также можно использовать как резистивные блоки, но не наоборот.

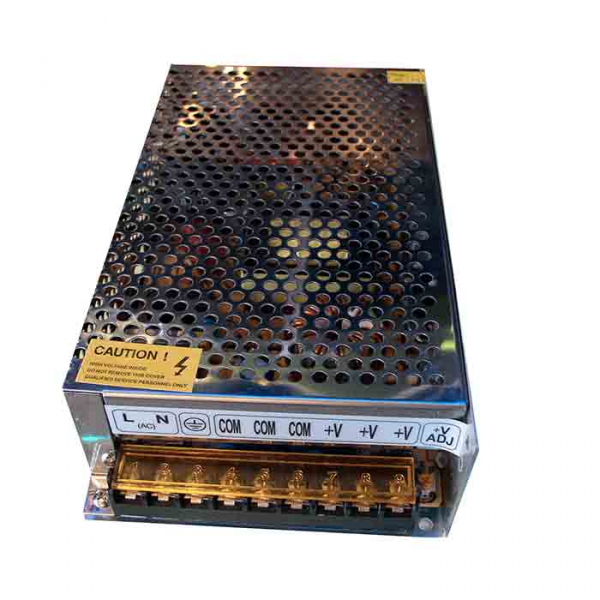

Достоинства и недостатки импульсных блоков питания
Импульсные (бестрансформаторные) блоки появились сравнительно недавно и еще не успели зарекомендовать себя в системах видеонаблюдения. Такие силовые устройства состоят из 3-х основных частей:
- выходная цепь.
- «сердце» источника,
- первичный контур,
Второй момент заслуживает особого внимания. На этом, пожалуй, остановимся. Особый интерес представляет малый импульсный трансформатор на основе феррита. Кроме него, в так называемое сердце источника входят:
- объем памяти.
- ключевой транзистор,
- управляющий чип,
Во время его работы 220 вольт на входе фильтруются, выпрямляются и выравниваются накопительным конденсатором.

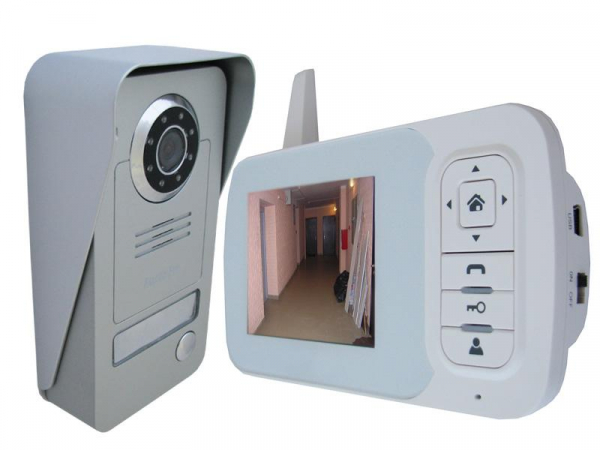

Беспроводной домофон с видеонаблюдением для дачи дает возможность владельцу дачи поговорить с гостем и открыть заборную калитку, находясь на противоположной стороне участка.
Не устанавливайте кнопочную панель на движущиеся части дверей: постоянные динамические воздействия приводят к смещению фокуса объектива камеры. Об особенностях монтажа переговорного устройства читайте в этой статье.
К положительным качествам импульсных блоков питания для видеонаблюдения можно отнести небольшие габариты, достаточно небольшой вес (из-за отсутствия классического трансформатора) и относительно высокий КПД. Также стоит сказать, что они довольно недорогие.
Минусов у таких устройств намного больше, чем многие думают. Часто импульсные приводы имеют низкий уровень надежности, и их работа связана с высокочастотными помехами. К тому же добавляется безремонтность данного типа оборудования.
Как бы то ни было, мы не должны забывать, что это довольно молодая разновидность блоков питания, и с постоянным улучшением качества материалов, из которых они производятся, можно надеяться, что их ждет большое будущее.
Советы по выбору
Для начала вам нужно будет составить полный список объектов, которые вы планируете снабжать энергией. Мы делим всю технику на 3 группы:
- периодически подключаемые устройства (например, сирена).
- пользователи всегда включены, но оснащены собственным источником питания (оборудование для мониторинга и контроля);
- постоянно подключенные потребители, не имеющие собственного источника (камеры, датчики и т д.);
После классификации доступных устройств необходимо сложить ток, потребляемый для элементов каждой группы.
Если постоянно подключенное оборудование потребляет более 2 ампер, рекомендуется распределить устройства этой группы по нескольким источникам питания. Обычно с такой проблемой сталкиваются обладатели достаточно развитой системы видеонаблюдения с большим количеством камер.
Потребители второй и третьей групп с учетом специфики их работы и электроснабжения могут быть подключены к более дешевым резервным источникам, которых будет вполне достаточно для их надежной работы.
Следующим шагом является определение необходимого времени резервного копирования. Чтобы найти емкость аккумулятора, способную обеспечить определенное количество часов автономной работы, необходимо эти часы умножить на ток, потребляемый оборудованием первой и второй групп (если они соединены вместе).
Но на самом деле настоящая батарея способна обеспечить около 70% своей емкости, и не более того. Поэтому с учетом этой характеристики рассчитанная на практике емкость аккумулятора также умножается на поправочный коэффициент, равный 1,3.
И уже с полученной цифры следует исходить при выборе блока питания для системы видеонаблюдения. Однако, если устройство китайского производства, неплохо было бы «скинуть» еще 30% от полученной емкости.
Главное, покупая блок питания, не недооценивать его значение в работе системы, рассматривая такой продукт как второстепенный элемент. Да, записывает не он, но от надежности такого агрегата зависит стабильность работы всей системы видеонаблюдения.
