Датчики движения, основанные на принципах пироэлектрического действия модельного ряда DD, предназначены для использования в системах охранной сигнализации и управления внутренним и наружным освещением.
Они могут включать и выключать нагрузку на определенный период времени. Активация ограничена не только чувствительностью сенсора, но и уровнем освещенности.
Устройства могут использоваться в однофазных сетях переменного тока напряжением до 230 В с частотой 50 Гц.
Содержание:
- ДДП 01/02/03
- ДДУ 01, ДДТ 01, ДДПт 01
- DDV 01/02/03
- DDM 01/02
- DDS 01/02/03/04
- ДДпр-01
Пластиковые корпуса извещателей имеют разный уровень защиты в зависимости от места использования. Также существует 5 способов установки: встраиваемый, настенный, потолочный, внешний угол, встроенный в корпус светильника.
Для удобства использования в системах освещения предусмотрена постепенная или постепенная регулировка уровня срабатывания извещателя в зависимости от интенсивности светового потока.
Компания TDM Electric (Торговый Дом Морозова), производящая весь спектр представленных детекторов, была основана в 2008 году, оторвавшись от довольно известной электротехнической компании IEK».
Компьютер видеонаблюдения обычно использует операционную систему Windows различных версий и низкочастотный процессор AMD Duron или Celeron.
Чувствительность черно-белых камер в системе ночного наблюдения значительно смещена в инфракрасном диапазоне по сравнению с человеческим зрением. Подробнее о ночном наблюдении здесь.
TDM Electric специализируется на производстве, поставке и продаже электрических кабелей и изделий в России и странах СНГ.
ДДП 01/02/03
Датчики движения потолка предназначены для управления системами освещения. Их можно устанавливать как в помещении, так и на улице, степень защиты устройства IP33.
Выдерживают колебания температур от -200С до + 450С. Все три модели могут изготавливаться с различным дизайном корпуса и с защитной решеткой на линзе Френеля.
Они занимают среднюю площадь по сравнению с аналогичными устройствами. Модели различаются мощностью и углом зоны обнаружения.
| Параметр | Модель 01 | Модель 02 | Модель 03 |
| Максимальная мощность нагрузки | 1100 Вт | 1100 Вт | 1200 Вт |
| Дальность обнаружения | 2-8 м | 2-12 м | 2-8 м |
| Вертикальный угол зоны обнаружения | 1200 | 1600 | 1200 |
| Регулируемый таймер задержки | 5-480 секунд | 5-480 секунд | 10 — 420 секунд |
| Минимальное пороговое значение освещенности для активации | 5 лк | 5 лк | 3 лк |
В конструкцию всех моделей входят три пироэлектрических датчика, электромеханическое реле переключения нагрузки.

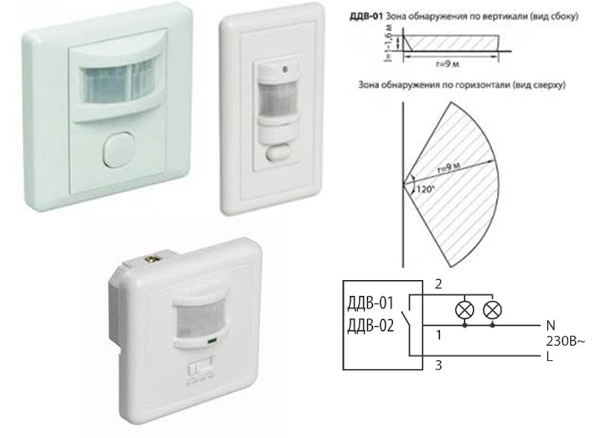

ДДВ 01/02/03
Извещатели предназначены для встраивания в стены или другие конструкции с технологическими нишами. Установка происходит с помощью специальных креплений, входящих в стандартную комплектацию.
Модели сильно различаются внешними размерами и функциональностью.
ДДВ01 — переключает устройства с максимальной суммарной нагрузкой до 600 Вт. Диапазон сканирования не регулируется и составляет 9 м при угле обзора 1200. Светочувствительность извещателя регулируется, минимальный порог срабатывания 10 Лк.
DDV02 — имеет аналогичные характеристики. Разница в максимальной нагрузке 1200Вт и большем угле обзора до 1400. К тому же устройство меньше по размеру.
DDV03 — извещатель переключает работу устройств с нагрузкой до 500 Вт. Угол обзора тоже 1400, но диапазон регулируется от 2 до 12 М. Прибор имеет высокую светочувствительность 5 Лк. В качестве дополнительного оборудования устанавливается регулируемый звуковой сигнализатор с диапазоном чувствительности от 30 дБ до 90 дБ.

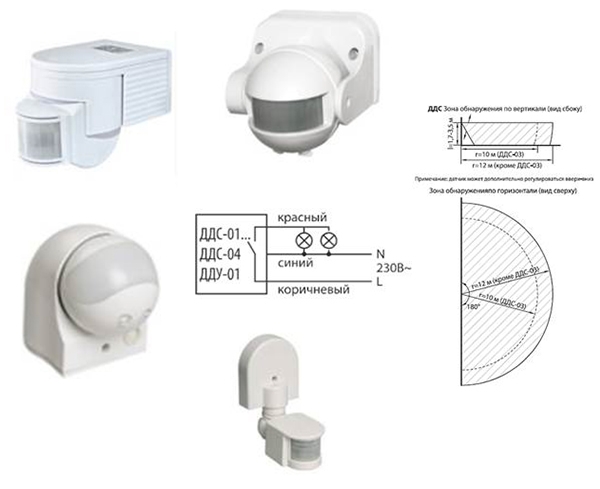

ДДС 01/02/03/04
Модели предназначены для настенного монтажа. Они отличаются деталями внешней конструкции, что позволяет регулировать общее направление сканирования.
Все модели имеют высокую степень защиты IP44 и могут использоваться как в помещении, так и на открытом воздухе.
Параметры угла обзора 1800, порога светочувствительности 5Lx и максимальной нагрузки коммутируемых электроприборов 1100W идентичны для всех устройств. Разница в дальности обнаружения.
Для датчика движения DDS 03 — 10 м. Для моделей DDS 02/04 — 12 м. Это исправлено для всех трех устройств. Датчик движения DDS 01 имеет регулятор и может изменять диапазон от 2 до 12 м.
ДДУ 01, ДДТ 01, ДДПт 01

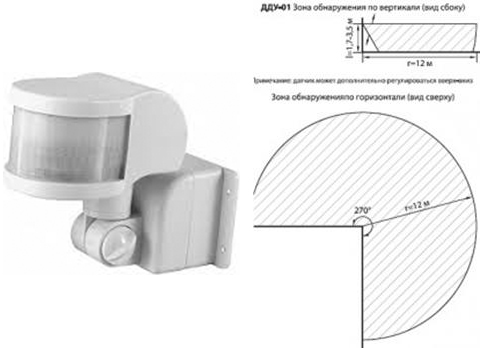

DDU 01
Особенностью модели является ее обозначение для крепления на внешнем углу стены. Благодаря большому углу сканирования — 2700, этот извещатель способен заменить два устройства, установленных на противоположных сторонах угла.
Разработан для использования вне помещений, степень защиты IP44. Максимальная нагрузка 1100 Вт. Дальность обнаружения может быть изменена только в двух положениях: 2 или 12 м.
Схема подключения устройства такая же, как у серии датчиков движения DDS 01-04.
ДДТ 01
Извещатель предназначен для установки на подвесные потолки. Диаметр корпуса 76 мм и пружинные опоры, предназначенные для стандартных отверстий для прожекторов.
Устройство имеет удобные клеммы для внешнего подключения и контроллеры настроек, расположенные на корпусе.
Дальность обнаружения составляет 6 м. Угол сканирования 1200 по вертикали, 3600 по горизонтали. Время отключения регулируется в диапазоне от 10 секунд до 7 минут.
Максимальная суммарная мощность коммутируемых устройств — 1200 Вт.

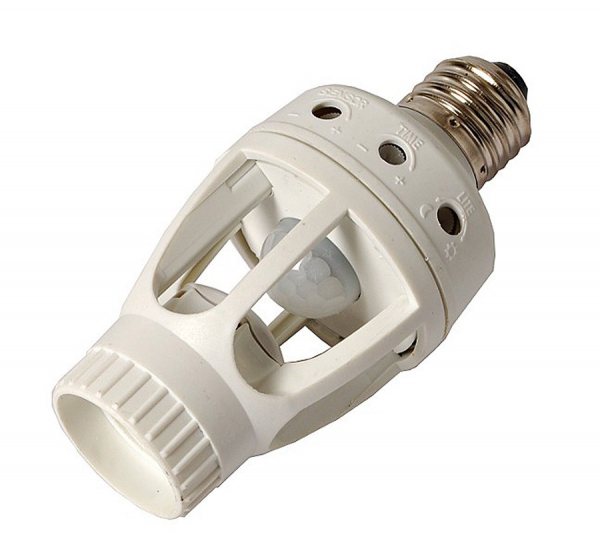

С 01
Устройство рассчитано на установку в стандартный картридж Е27. Учитывая, что будет проверяться только одна лампа накаливания, пределы мощности были от 1 Вт до 60 Вт.
Органы управления расположены на корпусе. Время отключения от 10 сек до 2 мин. Светочувствительность от 3 лк до уровня дневного света.
Диапазон сканирования не регулируется и составляет 6 м при вертикальном угле обзора 1200 и горизонтальном круговом. Извещатель изготовлен из жаропрочного поликарбоната, не поддерживающего горение. Предназначен для работы в сетях до 230 В.
ДДМ 01/02
Детекторы серии DDM серии TDM DD выполняют те же функции, что и другие модели. Однако принцип их действия отличается от других датчиков движения: DDS03, DDP и т.д.
Эти устройства оснащены микроволновыми детекторами, которые излучают электромагнитные волны в микроволновом диапазоне 5,8 ГГц. Отражение этих волн от объекта по принципу Доплера позволяет обнаруживать движение.
Максимальная коммутируемая нагрузка на устройство — 1100Вт. Время выключения регулируется от 10 сек до 12 мин, а светочувствительность — от минимальной — 3 кс, до уровня дневного света. Диапазон сканирования также регулируется от 1 до 8 м.
DDM01 может быть установлен на стене или потолке, вертикальный угол сканирования устройства составляет 1200, а горизонтальный угол сканирования — 3600.
Извещатель имеет низкую степень защиты от влажности IP 20, и, хотя он может работать при температурах от -200 ° C до + 400 ° C, рекомендуется избегать установки на открытом воздухе. Регуляторы и клеммная колодка расположены на корпусе внутри коридоров прямого доступа.
DDM02 — устройство имеет герметичный корпус со степенью защиты IP44 и может использоваться для наружной установки. Тип монтажа — вертикальный, угол обзора 1800.

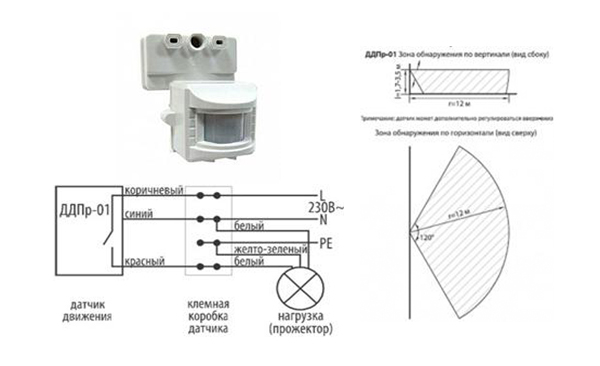

ДДПр-01
Устройство специально разработано для подключения уличных прожекторов. Извещатель крепится к стене через монтажную пластину с помощью анкеров.
Кронштейн снабжен технологическими отверстиями для вывода коммутационных кабелей и крепления корпуса проектора на саморезы.
Дальность сканирования датчика фиксированная и составляет 12 м при дальности обнаружения 1200. Время отключения устройств регулируется от 2 сек до 8 мин, а уровень освещенности при активации — от 5 лк. Максимальная нагрузка на детектор 1100Вт.
Степень защиты корпуса IP44 позволяет использовать датчик вне помещений в неблагоприятных климатических условиях: температурный режим -300С… + 500С и относительная влажность до 93 %.
Преимущества использования извещателей для управления освещением — значительная экономия энергии.

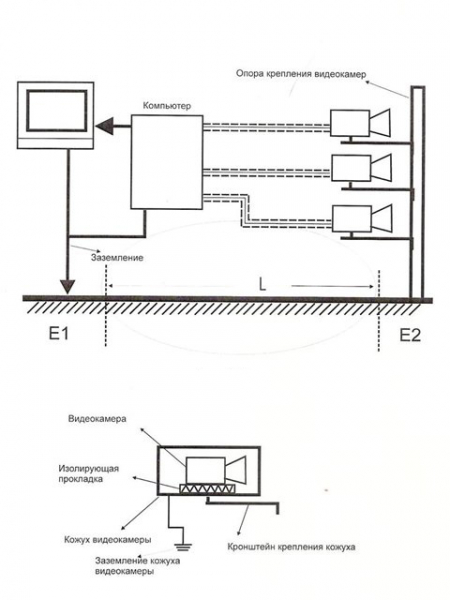

Все близлежащие электромагнитные поля, которые имеют сигнал, диапазон которого близок к спектру передаваемого видеосигнала, будут вызывать токи, протекающие в оболочке кабеля, которые образуют петлю, и создают помехи при видеонаблюдении с аналоговым сигналом.
Во время полуавтоматической работы системы номер и время въезда транспортного средства в охраняемую зону регистрируются и сравниваются со счетом оператора, выдавшего разрешение. Подробнее об охране и контроле парковок читайте здесь.
Для облегчения установки большинство моделей TDM DD имеют электромеханические реле, через которые переключается нагрузка внешних устройств. Практически все комплекты поставляются с крепежным материалом.
Сама установка представляет собой стандартный процесс с предварительным закреплением монтажной пластины и закреплением на ней корпуса устройства на рейках и зажимах.
Немаловажным фактором является наличие элементов регулировки, которые размещены снаружи корпуса практически у всех внутренних и большинства внешних моделей.
