Охрана объекта, организованная с помощью технических средств, более надежна, так как на нее минимально влияет человеческий фактор.
В последнее время, с развитием информационных и коммуникационных технологий, такие инструменты становятся доступными для среднего потребителя. Особой популярностью пользуются различные модели инфракрасных детекторов и детекторов движения.
Большое количество моделей от разных производителей позволяет выбрать технические параметры, наиболее подходящие для определенных условий эксплуатации и характеристик охраняемой территории.
При выборе конкретного датчика движения для системы охранной сигнализации особое внимание следует уделить условиям эксплуатации.
Климатические — средняя температура и общий поток, сила ветра, туманность, интенсивность и качество осадков.
Ландшафтные характеристики охраняемой территории, ее площадь и конфигурация периметра. Наличие дополнительных препятствий или растительности на проверяемой области.
При правильной установке сети и выборе устройств обслуживание и ремонт систем видеонаблюдения потребуют гораздо меньших финансовых и трудовых затрат.
При организации видеонаблюдения совмещение всех элементов (камеры, сервера и т.д.) происходит в соответствии с требованиями безопасности и функциональности системы, техническими характеристиками охраняемого объекта и финансовыми возможностями заказчика. Подробнее об организации видеонаблюдения читайте здесь.
Наличие вибрации. Наличие дорожных развязок, автомагистралей, железнодорожных переездов и путей в непосредственной близости от охраняемого объекта, которые могут создавать дальнейшие колебания.
Тип и характеристики ограждающего строения.

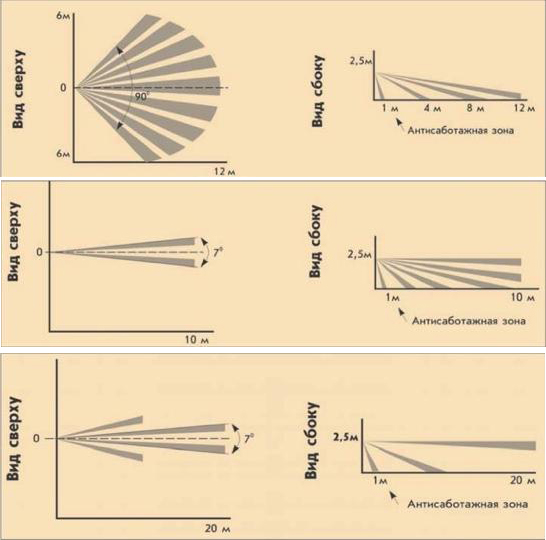

Характеристики по зонам сканирования
Чтобы организовать охранную сигнализацию с минимальными затратами и наиболее эффективным образом, необходимо определиться с методом сканирования охраняемых территорий.
1. Объемная зона обнаружения обычно используется в датчиках, установленных в помещениях, при правильной установке — в углу, под потолком, лицом к входу, может контролировать все помещение.
2. Форма поверхности зоны обнаружения — «занавес» или «занавес». Он образован несколькими расходящимися лучами в горизонтальной или вертикальной проекции. Используется для контроля узких проходов или в помещениях, где водятся домашние животные. В этом случае сканирование нижней части помещения исключено.
3. Линейная форма области сканирования — «коридор». Используется для наблюдения за коридорами по всей их длине или для предупреждения на большом расстоянии.
Следует отметить, что большинство современных противоугонных датчиков движения имеют возможность изменять область сканирования. Это достигается настройкой сегментированной оптической системы или заменой линзы Френеля.
Виды наиболее популярных ИК-датчиков
Пассивные ИК-датчики движения условно можно разделить по способу установки в стене и потолке. Последние особенно эффективны для управления всем объемом помещения, так как не имеют «мертвых зон для саботажа.
В основном они используются для полного контроля небольших помещений, где есть физические препятствия для распространения горизонтальных инфракрасных лучей.
Для уменьшения количества ложных срабатываний в современных моделях детекторов движения используется комбинированная схема приема и обработки сигнала.
Такие устройства имеют не только парные или учетверенные пиро-приемники, но и дополнительный СВЧ-излучатель. Корреляция между данными, полученными от двух типов излучателей, обеспечивает высокий уровень устойчивости к большинству типов помех.
Внешние детекторы
Crow’s D&D — Внешний ИК-датчик. Угол обзора до 1400, чтобы получить линзу Френеля, дальность обнаружения до 18 м.
Используется пара независимых двойных пироприемников. Диапазон рабочих температур от -350С до + 500С.
Устройство имеет комбинированную схему аналого-цифровой обработки сигналов.
Интегрированная микросхема «ASIC», специально разработанная производителем для детекторов Fima, имеет высокий уровень обработки сигнала и степень фильтрации шума.
Каждая операция устройства проходит режим самотестирования.
Благодаря цифровой обработке сигнала датчик имеет высокий уровень защиты от электромагнитных и радиоизлучений, а также функции температурной компенсации и фильтрации белого света.

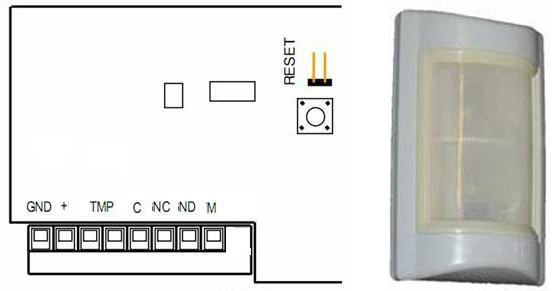

Разводка контактной колодки
Подключите к минусу на сетевом фильтре постоянного тока или к клемме заземления на панели управления.
Подключите к плюсовой клемме сетевого фильтра постоянного тока или к контакту с таким же обозначением на панели управления;
Контакты 3 и 4 — подключение «САБОТАЖНОЙ» функции защиты устройства от несанкционированного вскрытия, подключается к клеммам, аналогично обозначенным на ПКП.
C — подключается к центральному релейному выходу.
NC — «нормально замкнутый» выход сигнального реле, подключенный к соответствующей клемме блока управления.
ND — «нормально разомкнутый» выход сигнального реле, обычно не используется, но к нему можно подключить оконечный резистор
М — память.

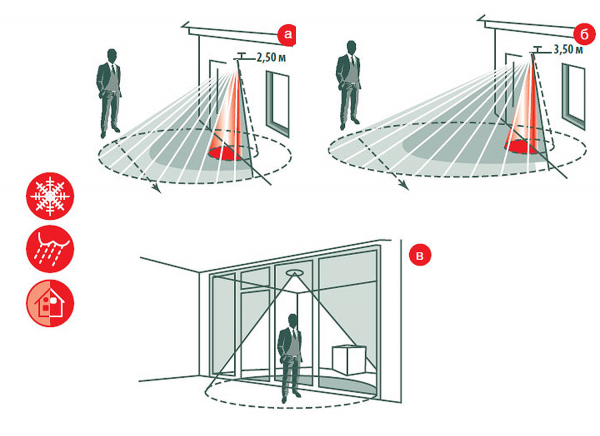

Место установки внешнего датчика
При установке внешних охранных датчиков движения необходимо учитывать, что уровень чувствительности датчиков выше в поперечной плоскости, т.е место обнаружения необходимо выбирать таким образом, чтобы люди проходили близко к устройству, а не к нему или от него.
Нет необходимости пытаться увеличить зону ответственности извещателя, установив его на большой высоте. Это снизит эффективность обнаружения злоумышленников.
Зона обнаружения датчика не должна быть направлена на:
- поверхности и предметы с высокой отражающей способностью: естественные водные поверхности, окрашенные светоотражающими красками для стен и т д;
- кондиционеры, термобарьеры и любые устройства, создающие тепловые потоки воздуха;
- источники яркого солнечного света или прямых солнечных лучей;
- устройства, способные быстро менять температуру.
Не устанавливайте устройство на очень горячих поверхностях: черные или темные стены, металлические преграды, трубы отопления.
Внутренние комбинированные детекторы
Комбинированные извещатели — это универсальные устройства, объединяющие в одном корпусе несколько охранных извещателей. Их комбинации могут быть разными, в данном случае это ИК-датчик движения и датчик разбития стекла.
Все типы устройств видеонаблюдения: съемка, запись и сохранение видео, имеют собственный функционал, призванный облегчить работу и повысить эффективность процесса обработки и анализа информации.
Нет необходимости в специализированном пункте администрирования системы IP-видеонаблюдения, просматривать изображение и изменять текущие настройки можно с любого компьютера, подключенного к той же сети. Подробнее о системе IP-видеонаблюдения читайте здесь.
Внутренние извещатели могут быть установлены непосредственно на стенах, потолке или, с помощью специальных кронштейнов, в углах комнат. Оптимальная высота установки в зависимости от высоты помещения от 2 до 2,6 м.

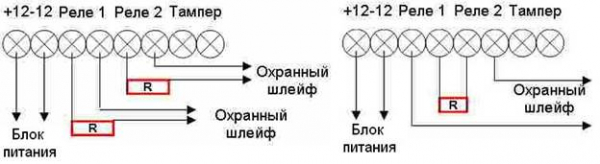

Шины для подключения у большинства моделей практически идентичны.
+12, -12 — подключение к внешнему источнику питания.
В зависимости от количества функций безопасности, выполняемых комбинированным датчиком, может быть несколько реле.
В этом случае реле 1 отвечает за обнаружение движения, реле 2 — за сигнализацию разбития стекла.

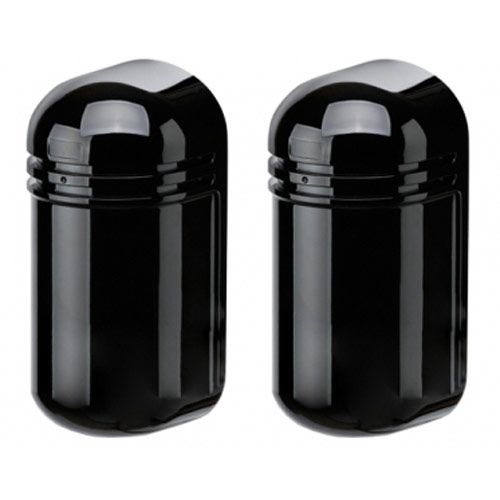

Активные датчики охраны периметра
Принцип работы детекторов движения, предназначенных для наблюдения за полосой узкого периметра, немного отличается от пассивных инфракрасных сенсоров.
В комплект входит пара устройств, одно из которых является активным. Это то, что генерирует ИК-лучи и направляет их на приемное устройство. Злоумышленник, прервав передачу излучения, включает тревогу.
Монтаж приемопередающего оборудования можно производить прямо на заборе, используя кронштейны. Или в охраняемом периметре на высоте 50 см от земли и на расстоянии 1-1,5 м от забора.
Кроме того, извещатели этого типа могут использоваться для контроля дверей, окон и других проходов, установленных на откосах проемов.

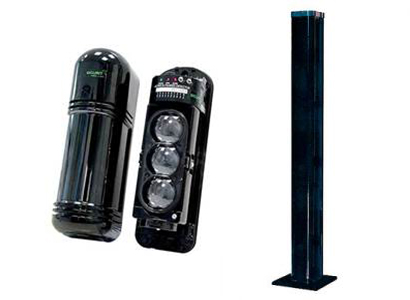

BSBE050
Детекторы безопасности BSBE SICURIT имеют модульную конструкцию.
Основной элемент — это пара приемник и передатчик. Они используют три луча обнаружения, которые можно модулировать до 4 частот.
Устройства можно использовать как самостоятельно, так и в составе групп. Для облегчения монтажа компания производит специальную монтажную стойку, в которой фиксируются модули.
Рекомендуемый способ размещения — все модули одного типа на одной стороне.
