Выбор технических характеристик детектора движения зависит от области применения.
Чаще всего устройства обнаружения движения используются в системах охранной сигнализации и электрических сетях для автоматического включения света и других устройств.
Конечно, требования к устройствам немного отличаются, но есть ряд параметров, одинаково важных для обоих типов.
Содержание:
- Обзор датчиков движения
- Чувствительность и мощность оборудования
- Установка времени включения и выключения устройства
- Место установки
- Диапазон датчика движения
- Вид сканируемой области
Место монтажа
Устройства можно использовать на открытом воздухе или в помещении. Для наружных датчиков важна степень защиты от внешней среды.
Корпус должен быть герметичным, защищенным от пыли и воды, степень защиты от IP 20 до IP 55. Особое внимание следует уделять температурному диапазону, в котором будет использоваться извещатель.

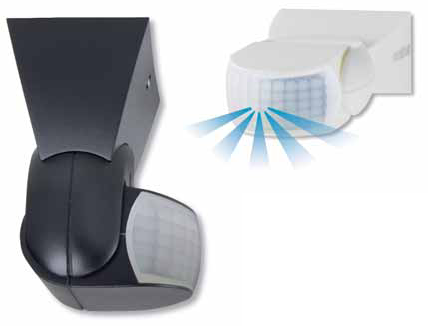

Предпочтение отдается комплектам со специальными монтажными кронштейнами. Это не только упростит процесс редактирования, но и сделает более удобным процесс настройки зон сканирования.
При выборе точки крепления подумайте о подключении силовых и прокладочных кабелей к распределительной коробке.
Если по каким-то причинам это невозможно, необходимо использовать беспроводные радиодатчики или полностью автономные устройства.
Конфигурация контролируемого объекта.
Если в плоскости сканирования помещается большое количество объектов, которые могут блокировать зону обнаружения: стеклянные стены, светонепроницаемые шторы и т.д., рекомендуется использовать комбинированные датчики.
Если в зоне мобильного видеонаблюдения нет точки подключения к Интернету или невозможно установить дополнительное коммуникационное оборудование, можно использовать камеры, передающие информацию через 3G-модем.
Видеосервер — это устройство, аналогичное по базовой функциональности высокопроизводительному гибридному видеомагнитофону для системы записи видеонаблюдения. Подробнее о системе записи видеонаблюдения читайте здесь.
Одним из многих принципов считывания таких устройств должно быть активное сканирование с использованием микроволн или ультразвука. К тому же у таких моделей гораздо меньше ложных срабатываний, чем у датчиков, основанных на одном типе обнаружения.

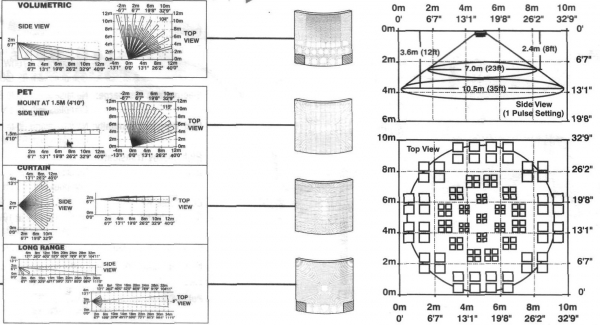

Вид сканируемой зоны
Угол обзора настенного датчика движения может составлять до 1800, а потолочного — до 3600.

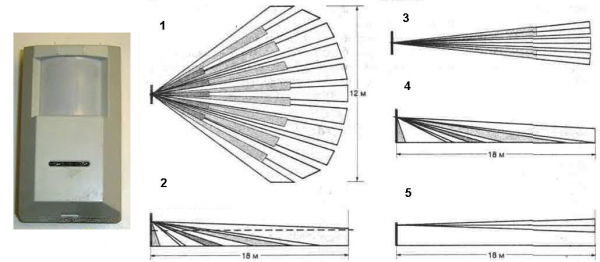

1. Объемный.
2. Домашние животные.
3. Занавес.
4. Диапазон (коридор).
5. Размещение на потолке.
Для эффективного обнаружения движущихся объектов необходимо использовать оптимальную форму поля сканирования для комнаты.
Предпочтение отдается тем устройствам, которые могут настраивать внешний вид области сканирования. В некоторых моделях это делается путем замены линз Френеля или оптических сегментных зеркал.
Объемные поля используются в настенных и потолочных датчиках для контроля всего помещения, использование последних предпочтительно в небольших помещениях простой правильной формы.
Тип штор можно использовать как по горизонтали, так и по вертикали, чтобы полностью закрыть вход в комнату. Сканирование на большие расстояния используется для наблюдения за коридорами и удаленными входами.
Есть специальные линзы, которые оставляют слепое пятно на расстоянии одного метра от пола. Их используют в хозяйстве с домашними животными.
Радиус действия датчика движения

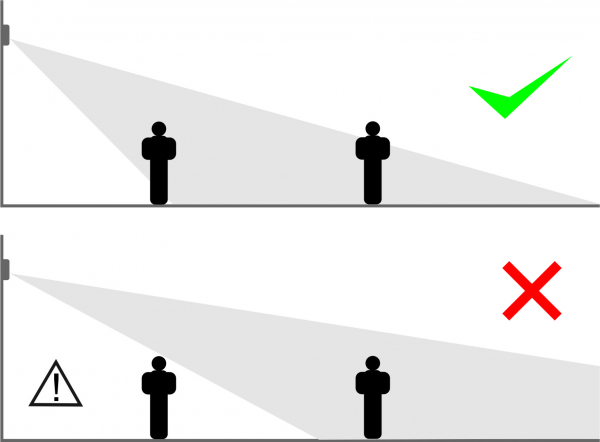

Каждый детектор движения имеет диапазон обнаружения, указанный производителем. Не пытайтесь увеличить его, просто поставив устройство выше, чем указано в технических характеристиках.
Это не только снизит эффективность обнаружения на пределе дальности, но и приведет к появлению зон «саботажа.
Также следует учитывать, что наиболее распространенный тип детекторов на пироэлектрических датчиках более подвержен влиянию внешних факторов:
- направление и скорость движения объекта по области сканирования.
- разница температур между объектом и окружающей средой (чем больше разница, тем больше расстояние срабатывания);
- погодные условия: снег, дождь, туман;
- размер и интенсивность теплового излучения объекта;
ВНИМАНИЕ! Обнаружение движения, основанное на принципе фиксации ИК-излучения объекта, имеет некоторые ограничения. Пассивные инфракрасные детекторы обладают высокой чувствительностью к движущемуся сквозь лучи объекту, если направление движения ориентировано вдоль луча, от него или к нему, уровень чувствительности будет значительно ниже.
Практически все производители детекторов движения указывают в паспортных данных своей продукции максимальное расстояние зоны обнаружения при перпендикулярном пересечении лучей.
Это необходимо учитывать при размещении устройства в надежной конструкции. Выбирайте устройство с запасом по дальности 20% или ориентируйтесь на дальность обнаружения дополнительного датчика, СВЧ или УКВ, в комбинированных моделях.
Чувствительность и мощность оборудования

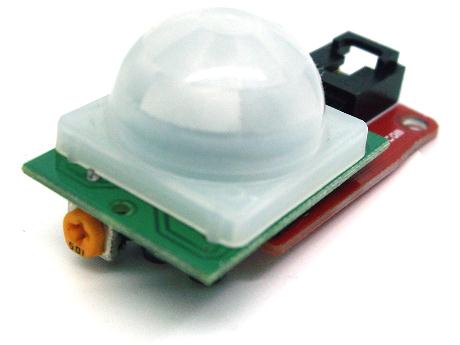

Чувствительность пироэлемента можно регулировать прямо на плате устройства, но реальный общий уровень зависит от количества чередующихся активных и пассивных зон. Чем их больше, тем чувствительнее детектор в целом.
Этот параметр особенно важен в датчиках присутствия для регистрации объектов, уже находящихся в зоне сканирования, но без заметных движений.

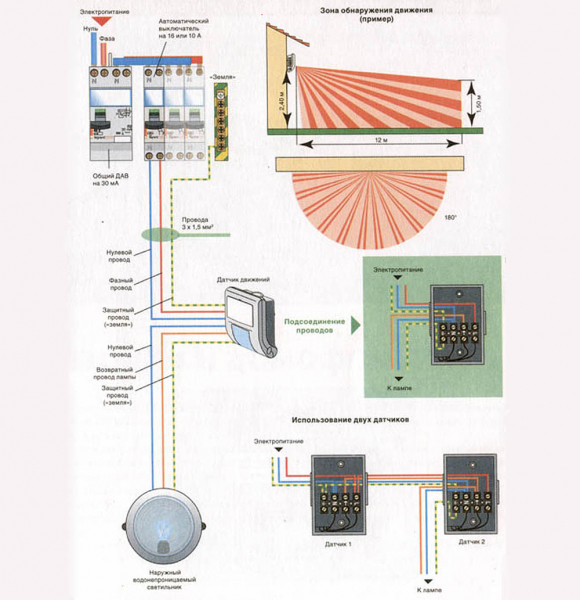

Другие параметры относятся к детекторам, используемым в качестве триггеров для электрических приборов.
Суммарная мощность электрооборудования, подключенного к коммутации.
Для использования в электрических сетях используются датчики движения с разной потребляемой мощностью.
Поэтому необходимо определить цель установки датчика движения на электроприбор (входной светильник), несколько устройств (вентиляция и освещение склада) и уровень их энергопотребления.
Настройка времени включения и выключения устройства
Ключевая функция для детекторов управления освещением. Вы не можете установить слишком большой параметр, потому что вы не получите высокого уровня экономии.
Этот параметр должен иметь высокую точность, особенно при использовании нескольких датчиков, подключенных к сети, которые контролируют освещение на больших площадях. В этом случае извещатели не могут полностью покрыть зону наблюдения.
Соответственно, возможность выбора временного интервала должна быть такой, чтобы человек успел пройти слепую зону между датчиками и активировать следующее устройство, не выключая освещения.
Обзор датчиков движения

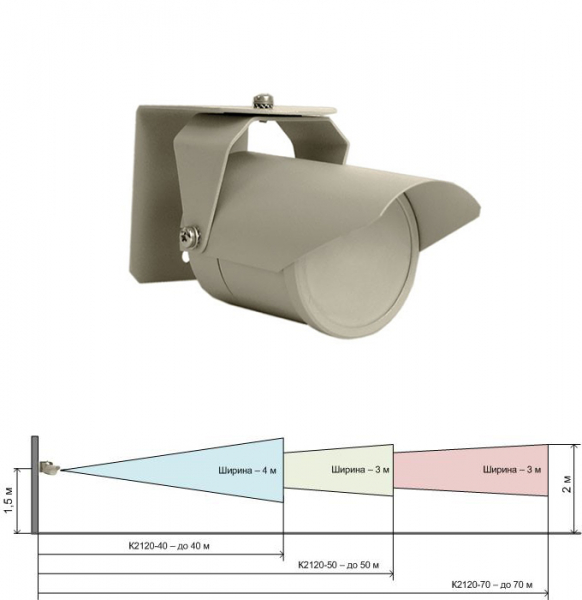

Ассортимент K2120, в который входят четыре модели с маркировкой 405070100, обозначающей дальность действия. Устройства работают по принципу пассивного инфракрасного сканирования.
Коридорная форма области сканирования подходит для крупных производственных объектов. Потребляемая мощность от адаптеров постоянного тока напряжением 8 — 28 В, силой тока до 16 мА.
Устройства выполнены в уличном исполнении и полностью работоспособны при температуре от -400С до + 500С. Они выдерживают влажность до 93% при температуре до + 40С. Степень защиты корпуса по международной классификации — IP65.
Элементы устройств и сборка очень надежны, производитель регламентирует среднее время выхода из строя — 50 000 часов. В комплект входит универсальный кронштейн, состоящий из двух частей, который можно использовать для крепления извещателя к стене или потолку.
возможно изменение положения стационарного устройства на 900 по горизонтали и в диапазоне + 300… -600 по вертикали.
Обработка информации с пиродетектора осуществляется микропроцессором, что позволяет легко регулировать степень чувствительности устройства в десятикратном диапазоне.
XJ660T производства C&K System. Профессиональный детектор движения для наблюдения за большими площадями — 15×18м.
В комплект входит несколько линз Френеля: широкая, вертикальная и горизонтальная шторка, позволяющая модулировать конфигурацию зон сканирования и обеспечивать защиту от срабатывания на домашних животных (мертвая зона до 1 м).
В комплект входит маятник модели DT4SW. Источник питания постоянного напряжения 12В при токе 20 мА. В приборе используется пассивный ИК-детектор с двойным пироэлементом с регулируемой чувствительностью.

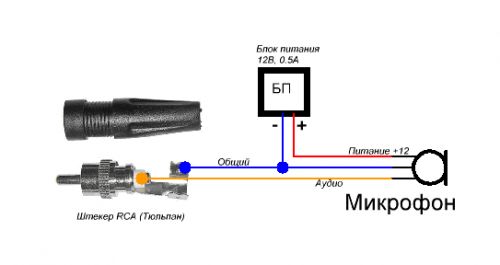

Если аудиосигнал передается по линии камеры наблюдения, оснащенной микрофоном, то распиновка будет сделана на разъем Mini-Jack 3,5 мм.
Подключение скрытой системы видеонаблюдения возможно через локальный сетевой кабель через контактную коробку, которая поддерживает наиболее распространенные протоколы передачи данных в сети: FTP, HTTP, TCP / IP и многие другие. Подробнее о скрытой системе видеонаблюдения читайте в этой статье.
Извещатель имеет дополнительные функции защиты и обработки сигналов: температурная компенсация, защита от белого света, автоматический подсчет срабатываний. Защищенное от взлома реле, защита от радиопомех от 27 до 1000 МГц.
Для устройства охранной системы рекомендуется использовать однотипное профессиональное оборудование проверенных производителей.
