Пригородные домовладельцы делают все возможное, чтобы защитить свою собственность от вторжений.
В этом может помочь система видеонаблюдения, а ее интеграция с элементами управления значительно повысит уровень защиты от вторжений.
Существуют готовые модульные системы, которые можно адаптировать к конкретным условиям — это различные домашние системы видеонаблюдения (домофоны, видеоглазки).
Однако при выборе любого устройства следует помнить, что электроснабжение подавляющего большинства дачных участков далеко не идеальное. Рекомендуется подключать все элементы через источник бесперебойного питания.
Комплектация и принципиальная схема
В комплект видеодомофона для дачи входят:
- Панель вызова. Количество в зависимости от количества входов и один для калитки.
- Магнитные или электромеханические замки.
- Источники питания для наружного и внутреннего применения.
Кроме того, несколько фиксированных поворотных камер или одна для контроля периметра.
Дополнительно: дополнительная переносная панель управления DECT, звуковая трубка.

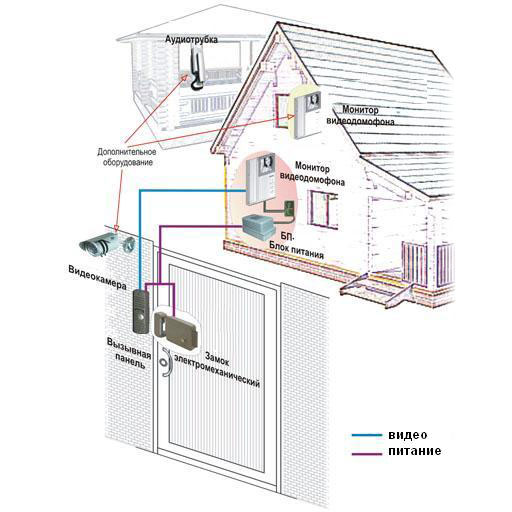

Типовая схема подключения
Решаемые задачи: защищает владельца дачи от прямого контакта с нежелательными посетителями, разрешает или запрещает доступ на территорию и непосредственно в здание.
Преимущества:
- гибкая структура позволяет интегрировать в систему несколько дополнительных устройств: видеокамеру, аудиотрубку, дублирующий видеомонитор;
- базовые функции не требуют настройки;
- не требует дополнительного ухода;
- надежность;
- простота установки;
- простота использования.
Нюансы установки
Хотя дачный сезон длится большую часть года, бывают периоды длительного отсутствия хозяев.
За это время буфер памяти записывающего устройства будет заполнен и, в соответствии с настройками программы, начнется перезапись самых старых записей.
Чтобы предотвратить эту ситуацию, вы можете использовать два метода:
- приобретите карту памяти большой емкости или, если функция предусмотрена, подключите к видеодомофону внешний модуль памяти — USB-HDD диск, USB-флешку.
- перевести работу камер видеонаблюдения на активацию по датчику движения.
Если вызывные панели изначально изготавливаются в антивандальном корпусе, то уличные камеры без дорогостоящего защитного кожуха являются довольно хрупкими устройствами.

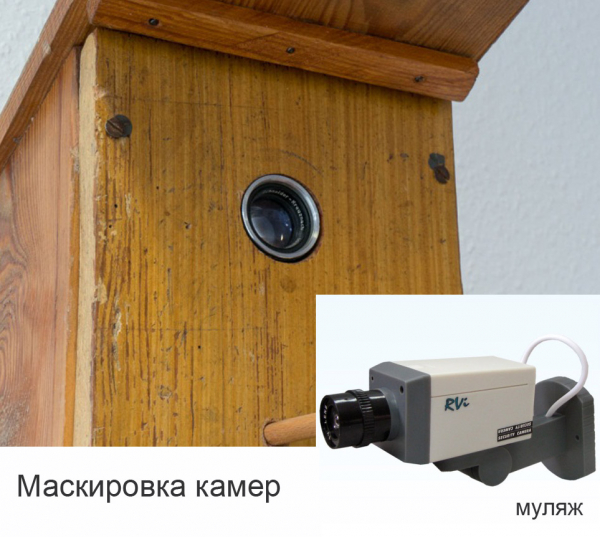

Такую камеру имеет смысл установить вне зоны действия и / или замаскировать под посторонний предмет (фото 1).
Чтобы отвлечь внимание от реальной камеры и отпугнуть потенциальных воров, можно использовать фиктивные камеры (фото 2).
Минимальный комплект

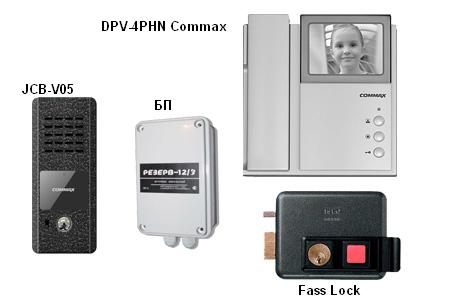

Монохромный домофон видеодомофон с экраном 4 ”DPV-4PHN Commax. Есть возможность подключения дополнительного оборудования:
- дополнительная внешняя панель или видеокамера;
- дополнительный монитор или звуковая трубка;
Внешняя панель JCB-V05 в антивандальном корпусе с черно-белой камерой и встроенной ИК-подсветкой. Механический замок с электроприводом. Электроснабжение дороги.
Несмотря на скромную конфигурацию, представленный набор выполняет возложенные на него функции:
обеспечивает удаленную беседу с посетителем;
- удаленно управлять замком;
- позволяет видеть на мониторе все, что происходит перед воротами.
Комплектация – комфорт

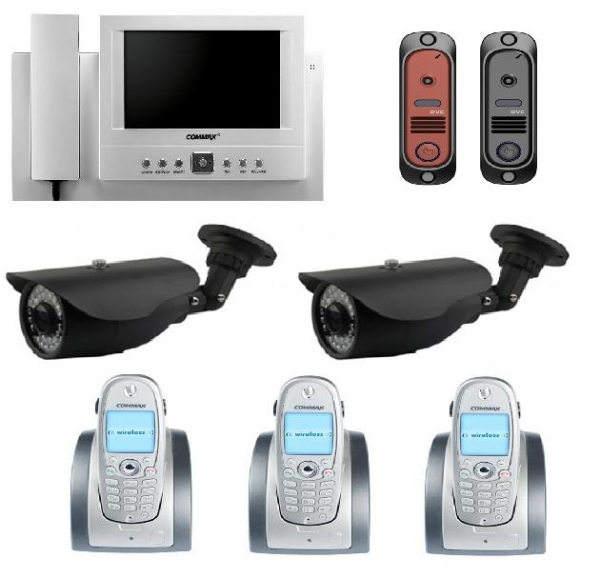

CDV-72BE Видеодомофон Commax с функцией громкой связи, оснащенный 7-дюймовым цветным TFT-экраном. Имеет встроенную память на 128 кадров с высоким разрешением.
Возможность одновременного подключения двух внешних панелей, 3-4 дополнительных радиоламп и 1-2 камер.
Внешняя панель DVC-311 в антивандальном цветном корпусе со встроенной цветной камерой высокого разрешения, встроенной ИК-подсветкой и микрофоном.
Приемник CDT-180 DECT. Дальность связи составляет 300 м на открытых пространствах и до 50 м в помещении. Предназначен для:
- работа с видеодомофонами;
- для связи между внутренним блоком и домофоном и между внутренними блоками через внутреннюю сеть;
- принимать входящие звонки с телефонных линий и линий внутренней связи;
- для дистанционного открывания электрозамков;
- можно использовать как телефон.
Для сохранения конфиденциальности при удаленном видеонаблюдении и получении информации с камер через Интернет доступ к видеосигналу защищен паролем.
Современные системы наблюдения используются как в помещениях, так и на открытом воздухе, где они могут подвергаться попыткам разрушения. Чтобы этого не произошло, нужно использовать антивандальные IP-камеры, о которых вы можете прочитать здесь.
Выполняемые функции: видеосвязь с посетителем, визуализация в последовательности изображений с внешних панелей и камер, возможность вести разговор на расстоянии с посетителем и отправлять команды на открытие электрозамка с радиотелефона, находясь в любом месте дома, имеет Автоматический режим записи изображений со всех камер или выборочно с некоторых.
Беспроводные системы
Беспроводной видеодомофон — новинка на рынке систем видеонаблюдения.
Портативный REC-DUOS — это беспроводной цветной видеодомофон.
В комплект поставки входят два приемных блока с мониторами, вызывная панель, две стойки для зарядки приемных блоков.
В дополнение к двум картам памяти по 1 ГБ, двум кабелям USB, двум блокам питания 5 В / 1 А с разъемом USB, одному блоку питания 5 В / 1 А с разъемом для внешнего блока.
Технические характеристики панели вызова:
- матрица с разрешением 1/4 CMOS;
- стандартный аудио ЦАП с интерфейсом 8 Кбит / канал;
- сжатие видео по стандарту MJPEG;
- дальность до 150 м, частота рабочего сигнала 2 ГГц;
- гибридное питание, возможно от сети 220В через адаптер, либо от 4-х батареек ААА (автономность до 3-х месяцев.);
- предел влажности до 85%.
- диапазон рабочих температур от -15 до + 50 ° С.;
- работа при освещенности 0 люкс с ИК-подсветкой до 1,5 м;
Технические характеристики приемных устройств:
- экран 2,4 дюйма с разрешением 320 х 240 пикселей;
- время работы без зарядки в режиме ожидания до 48 часов при интенсивном использовании до 6 часов;
- зарядка через порты USB, можно подключить для зарядки ПК;
- встроенные литий-ионные аккумуляторные батареи 3,7 В;
- вес одного модуля 140 г.
Особенности
Очень простой монтаж и обслуживание — для установки не требуются отверстия. Возможность использования приемных устройств в качестве домофонов, компактные размеры, быстрая зарядка.
Дополнительное оборудование
Для повышения надежности и комфорта использования дополнительное оборудование может быть интегрировано в штатные комплекты домофонных систем видеонаблюдения.
Стандартных функций управления обычным видеодомофоном явно недостаточно для комфортного проведения всех мероприятий по обеспечению безопасности и видеонаблюдения за территорией.

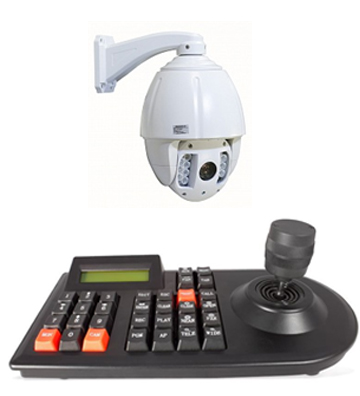

Использование панели управления значительно расширяет функциональные возможности полей управления поворотной камерой. При использовании такого оборудования кабели передачи видеосигнала идут к разъемам домофона, а питание и управление — к пульту управления.
Управленческие навыки:
- удаленная установка стационарных наблюдательных пунктов;
- установить траектории движения камеры двумя способами:
- записывать и воспроизводить заданную пользователем траекторию;
- автоматическое перемещение между заданными точками;
- ручное управление, фокусировка, включение подсветки и тд;
- возможна компиляция этих двух вариантов.
По функциональности консоли условно можно разделить на две части. Клавиатуры: работают с протоколом RS-485 с помощью функциональных кнопок.
Вариантов управления достаточно для предварительной настройки камеры, но при постоянном ручном режиме это будет неудобно. Второй вариант, с использованием джойстика, удобнее, но немного дороже.
Проводной видеодомофон находится в следующем ценовом диапазоне: самый дешевый стоит около 2 тысяч рублей, самый дорогой — 60 тысяч рублей.
Объектив камеры можно поворачивать как по горизонтали, так и по вертикали для полного контроля над определенным участком территории. Многие современные модели имеют встроенное 20-кратное или даже 30-кратное увеличение, которое используется для более детального просмотра изображений на расстоянии. Подробнее о поворотных IP-камерах читайте здесь.
Некоторые модели PTZ-камер также имеют встроенные элементы управления:
- визуальное патрулирование с широким углом обзора заменяется фокусировкой на объекте, обнаруженном детектором движения;
- автоматическое сопровождение движущегося объекта в поле зрения камеры.
Использование такого комплекта оборудования имеет ряд недостатков:
- расстояние установки камеры с использованием кабеля витой пары, по которому осуществляется передача и управления, и видеосигнала, и питания, не должно превышать 100 м.
- сложность конфигурации;
- высокая цена;
- совместимость блока управления и камеры только от общего производителя.

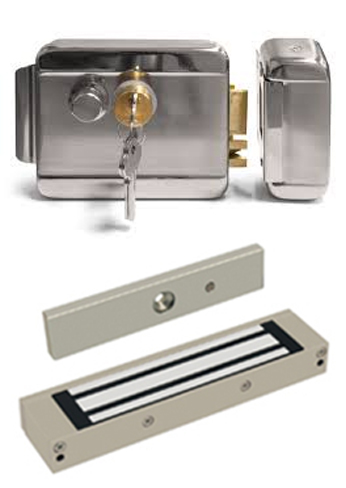

Сравнение магнитных и электромеханических замков
Электромагнитные замки более надежны и не имеют механических частей, потребляют мало энергии, можно подключать через блок питания.
При отсутствии питания электромеханические замки остаются в закрытом положении и обладают высокой удерживающей силой.
