Устройство, известное как цифровой дверной глазок, было разработано в России в середине 1990-х годов. Предпосылкой для его изобретения было отсутствие качественных систем внутренней связи в среднем и низком ценовом диапазоне.
Действительно, это устройство имитировало функции видеодомофона в сильно урезанном виде. Но у него было очень важное качество.
Видео-глазок специально разработан для скрытого наблюдения за космическим пространством.
Учитывая, что освещение подъездов и лестничных клеток в основном оставляет желать лучшего, акцент в видеокамерах сделан на светочувствительность.
В процессе доработки устройства стали оснащаться ИК-подсветкой для ночной съемки, а сам источник света маскировался под табличкой с номером квартиры или головкой винта, вкручиваемой в створку.

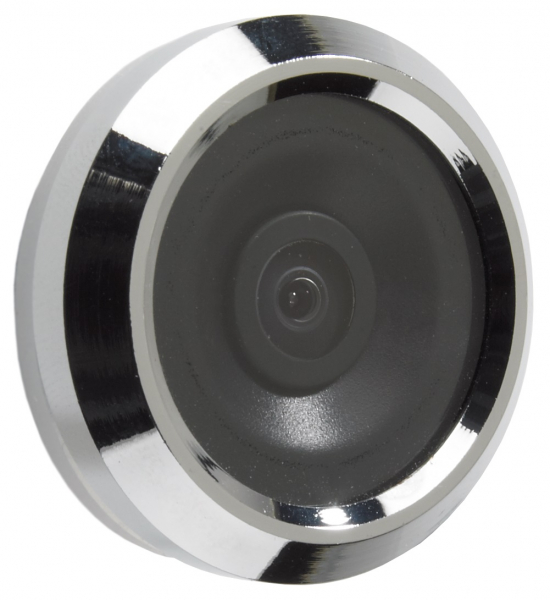

Внешний вид самой камеры также претерпел существенные изменения. Теперь он полностью имитирует обычный дверной глазок, а оптическая насадочная линза расширяет поле зрения по горизонтальной плоскости до 180.
Столь многообещающее направление в системах безопасности вызвало интерес у иностранных компаний, и теперь продукция Sony, Brinno и Sun Kwang является лидером на рынке видеонаблюдения».
Типы цифровых видеоглазков
На данный момент на рынке есть товары, классифицируемые по параметрам основного элемента — видеокамеры.

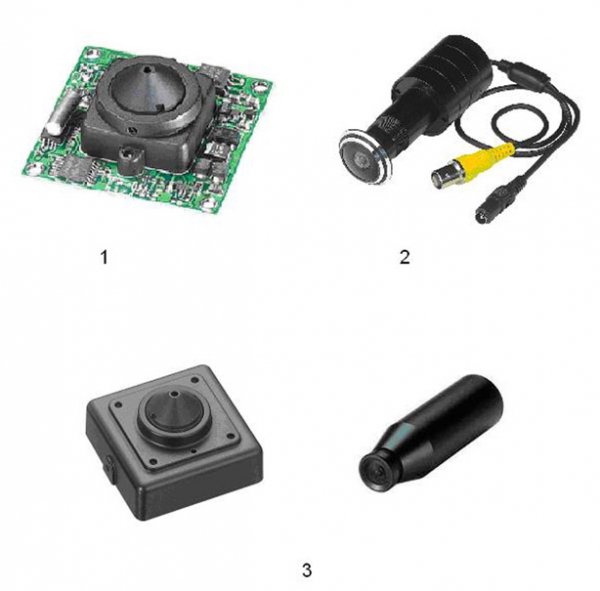

1. Безрамочные черно-белые фотоаппараты с ПЗС-матрицей и линзой с усеченным конусом. Они имеют разрешение до 380 ТВЛ при светочувствительности 0,4 люкс. При их использовании обязательно использование ИК-подсветки.
Помимо невысокой цены, такие устройства не имеют особых преимуществ. А сложность установки и необходимость использования стеклянной крышки для объектива, имитирующей глазок, не делает их большой популярностью.
2. Коробчатые черно-белые камеры с ПЗС-матрицей и разрешением 420-600 ТВЛ с светочувствительностью 0,1 люкс. Для такой камеры ИК-подсветка желательна, но не обязательна. Высокое разрешение и простота редактирования — безусловный плюс, а к недостаткам можно отнести высокую цену.
3. Коробочные цветные фотоаппараты с ПЗС-матрицей и разрешением 330-480ТВЛ с светочувствительностью 0,1 лк. Корпус в зависимости от модели может быть квадратным с внешней имитацией глазка или полностью идентичным стандартным параметрам дверного глазка. Из недостатков отметим более высокую стоимость и среднее качество изображения.
Вы также можете разделить видеоокуляры на беспроводные и проводные. И по способу передачи видеосигналов с камер на аналоговые и цифровые.
Качество изображения, передаваемого беспроводными IP-камерами, немного хуже, а угол обзора не превышает 120.
Особенности выбора
Набор, а, следовательно, и цена устройства зависят от того, какие функции ему будут возложены.
Если это просто посетительское наблюдение, то оборудование будет минимальным:
недорогой аналоговый глазок с питанием и выводом сигнала по кабелю;
- Модулятор УВЧ, если прием сигнала идет через телевизор;
- Плата видеоконвертера, если на мониторе ПК отображается прием сигнала.
Если требуется круглосуточное наблюдение с записью, в комплект могут входить следующие компоненты и устройства:
- блок питания 12В;
- дополнительные источники ИК-света, если они не входят в комплект;
- камера с повышенной светочувствительностью — 0,01 лк;
- диск DVR и HDD или карта видеозахвата;
- датчик движения.
Все эти устройства могут быть смонтированы в едином корпусе и установлены дистанционно или непосредственно на двери.
Если дверь в квартиру открывается в узкий длинный коридор, то подойдет камера с узким углом обзора до 120 ° и дальностью обзора более 3 м.
А если на большой площади нужно брать прибор с широким углом 160-180О, соответственно дальность уменьшится, до 2 м.

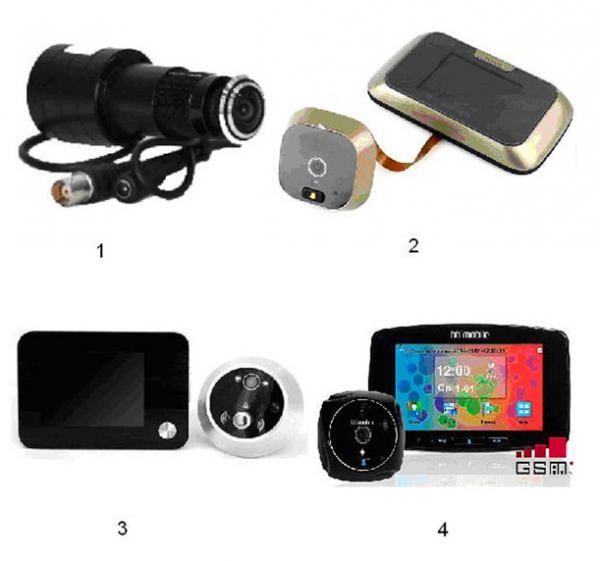

Обзор популярных моделей с различным функционалом
1) Profvision PV-3034HR.
Снаружи абсолютно идентичен стандартному глазку на двери.
- чувствительность 0,5 лк;
- матрица Sony CCD 1/3.
- разрешение 600 твл;
- угол обзора 150О;
Блок питания 12 В постоянного тока / 100 мА — не входит в комплект. Для приема сигнала он подключается кабелем к монитору через разъем RCA.
2) S14 123.
Внешняя часть имеет кнопку дверного звонка и ИК-подсветку, передает сигнал на внутреннюю панель, которая крепится к дверной коробке, через кольцо.
TFT — 2,8-дюймовый дисплей с разрешением 320 x 240 стандарта QVGA. Запись фотографий в формате JPEG, видео в формате AVI. Поддержка внешних карт памяти — Micro-SD до 32 ГБ. Цветная камера 1,2 Мп с углом обзора 165O.
Функционал модели довольно ограничен, автоматическая установка шторки ограничена параметрами времени и качества сигнала. Сама шторка срабатывает при нажатии кнопки дверного звонка. Это одна из самых доступных комплектных моделей.

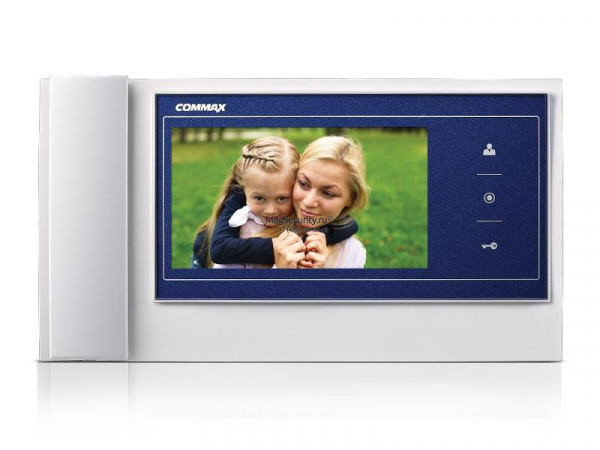

Покупая видеодомофон, в первую очередь нужно исходить из того, что это элемент вашей безопасности и устанавливается для длительного использования, поэтому экономить на нем не стоит. Узнайте больше о том, как выбрать видеодомофон.
Помимо прямого общения через переговорный блок, пользователь может наблюдать изображение с камеры, не указывая своего присутствия, если общение с пришедшими людьми ему нежелательно. Узнайте больше о встроенных видеодомофонах здесь.
3) Домашнее видео VS-02.
Полностью автономное устройство, не зависящее от внешних источников питания, глазок работает от 3 батареек АА, передает сигнал на дисплей по беспроводной сети на расстояние до 5м.
Разрешение составляет 1,3 мегапикселя, угол обзора 130 °, есть кнопка звонка. Экран стандартного цветного QVGA, размер 3,5 дюйма, с разрешением изображения 320 x 240. Запись осуществляется нажатием кнопок дверного звонка или командой датчика движения.
Информация представлена в виде фотографий, видео в формате JPEG и AVI. Объем внешней памяти до 32 ГБ. Он имеет встроенную функцию 3-кратного изменения размера изображения.
4) GSM bb-мобайл.
Цифровой видеоглазок с экраном 5 дюймов с разрешением 480 x 272 и внешней памятью microSD, до 32 ГБ. Питание дисплея осуществляется через USB-кабель.
Модуль не требует внешних источников питания, имеет встроенную аккумуляторную батарею емкостью 1400 мАч и блок резервного питания на 250 мАч. 2-мегапиксельная камера с программным датчиком движения и встроенной ИК-подсветкой. На внешней панели есть кнопка вызова.
Представленная модель имеет ряд интересных функциональных особенностей. Устройство оснащено модулем GSM, в который вставляется телефонная карта. Диапазон рабочих частот 850/900/1800/1900 МГц.
Широкий набор настроек позволяет не только снимать фото и видео, но и активировать тревогу по SMS и отправлять фото злоумышленника по MMS.
Преимущества и недостатки видеоглазков
Преимущества:
- возможность подключения как одного из элементов в общей системе видеонаблюдения;
- возможность подключения к ПК и создания внешнего архива данных;
- невидимость внешнего модуля от актов вандализма и воров;
- возможность круглосуточного контроля по шкале;
- продолжение работ и съемок при отсутствии централизованного электроснабжения;
- полностью исключена возможность получения травмы через проем дверного глазка.
- невысокая стоимость по сравнению с видеодомофонами с аналогичным функционалом;

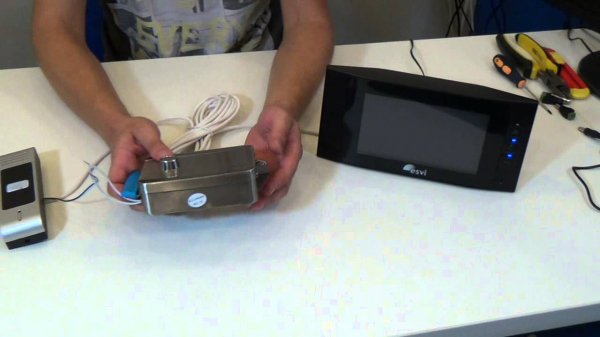

Подключение видеодомофона в первую очередь зависит от канала связи. Для работы встроенного обычного домофона требуются две жилы проводов; Чтобы встретить гостей с видео, нужно как минимум четверо.
Еще одна область, через которую можно загрузить сервер для IP-камер, — это использование мощности рабочих станций операторов видеонаблюдения. Подробнее о сервере IP-камеры здесь.
Недостатки:
- сложность сборки некоторых моделей с квадратными или неупакованными корпусами;
- резкое снижение качества изображения в условиях плохой освещенности;
- камера не полностью замаскирована, а это значит, что при взломе будут предприниматься попытки покрасить или наклеить внешний модуль;
- отсутствует функция связи с посетителем;
- высокая стоимость качественных фотоаппаратов.
Законность использования
Довольно часто при выборе цифрового глазка для видеодомофона покупатель сомневается в законности установки этого устройства.
постановление п. 214 от 10 марта 2000 г. «.. о специальных технических средствах, предназначенных для тайного получения информации…».
В определениях такого специального оборудования, упомянутых в вышеупомянутой резолюции, пункт 2 «b» гласит:
- «Закамуфлированные для предметов домашнего обихода» — видеоглазки НЕ являются имитацией бытовой техники. Устройство, которое они заменяют, предназначено для функции наблюдения. При замене оптического компонента на электронное назначение устройства не меняется.
- камеры, «имеющие внешний зрачок входа». Это относится к размеру выходного зрачка 0,8-4 мм, который находится на расстоянии 1-2 мм от линзы, а сама линза больше, чем зрачок. Глазные камеры не имеют внешнего зрачка. Некоторые модели имеют крепление из стекла или пластика, имитирующее оптический объектив, но это не элемент самой камеры.
Несмотря на некоторые технические ограничения, главным из которых является необходимость открывать двери вручную, цифровые видеодомофоны с экранами могут составить конкуренцию видеодомофонам.
