При выборе кабеля для подключения видеодомофона следует учитывать несколько факторов.
Они касаются как технических характеристик устройства, заявленных производителем, так и условий окружающей среды.
В основном производители такого оборудования рекомендуют использовать кабель UTP (витая пара), коаксиальный кабель РК-75 и КВК-В (П) -2.
В любом случае кабель для подключения видеодомофона должен быть достаточно жестким, изготовленным в соответствии с действующими ГОСТами и иметь необходимые лицензии.

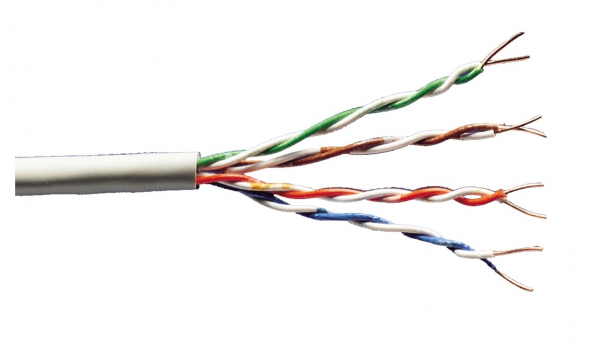

Кабель UTP
Представляет собой одну или несколько пар изолированных друг от друга проводов. Всего существует 7 категорий кабелей. Для подключения домофона подойдет CAT5 «витая пара».
Такое название изделие получило из-за строения расположенных в нем прожилок. Кабель состоит из 4 витых пар медных жил с разноцветными оплетками.
Активно используется для передачи видео и телефонных сигналов. Также используется в локальных сетях по технологии Fast Ethernet. Он отличается прочной полиэтиленовой изоляцией, что позволяет использовать его на открытом воздухе. Продаются бухтами по 305 метров каждая.
Рекомендуется использовать экранированный кабель UTP рядом с токоведущими проводниками. Экран по всей длине соединен с дренажным проводом, что обеспечивает его целостность при разделении на участки и чрезмерный перегиб кабеля.
Одним из недостатков многих конструкций экранированных кабелей является то, что жилы слишком тонкие, что усложняет процесс установки и ввода в эксплуатацию.
Наружная оболочка этого типа кабеля доступна в различных цветах. Самый распространенный из них — серый. Одна из самых популярных моделей кабеля Mollex UTP имеет ярко-желтый цвет. В ее косу добавлены специальные ядовитые вещества, отпугивающие вредных грызунов и насекомых.
Специалисты рекомендуют этот тип кабеля для внутренней прокладки, когда расстояние от домофона до внешней панели не превышает 50 метров. На расстоянии, превышающем этот параметр, в случае передачи видео может наблюдаться ослабление сигнала.
Краткие технические характеристики:
- Максимальное рабочее напряжение: 125 В (в случае PoE 57 В).
- Диаметр сердечника: 0,51054 мм.
- Рабочая температура от +60 до -55 градусов Цельсия.

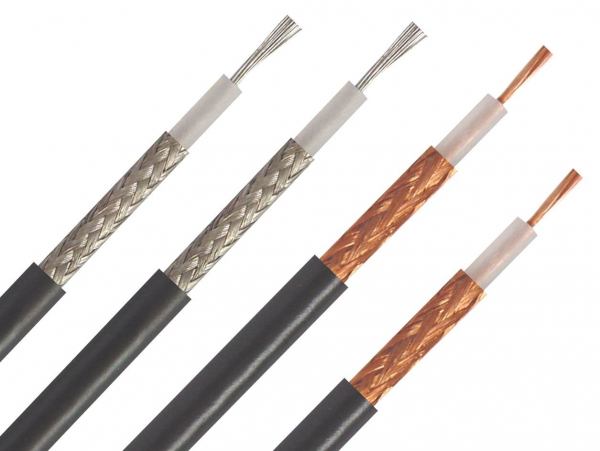

Коаксиальный кабель РК-75
Коаксиальный кабель рекомендуется для расстояний более 50 метров. Его характеристическое сопротивление должно составлять 50 Ом, что можно проверить, изучив соответствующую документацию на изделие.
Этот кабель состоит из экрана и центрального проводника, расположенных коаксиально. Используется как передатчик высокочастотных сигналов. Он отличается прочностью и минимальными потерями сигнала благодаря твердому диэлектрику в полиэтилене.
Покупая такой кабель, нужно обращать внимание на документацию, в которой говорится о характеристическом сопротивлении. Это поможет согласовать важные вопросы, связанные с подключением видеодомофона.
По сравнению с витой парой установка коаксиального кабеля намного сложнее и требует специальных навыков и знаний.
Его стоимость также примерно в 3 раза выше, чем у обычного кабеля UTP. Установка разъемов на концах кабеля очень разная. По этой причине коаксиал стал менее популярным. Его перспективы теряются с каждым годом.
Есть 2 основных типа коаксиального кабеля:
- Толстый кабель диаметром 1 см. На данный момент считается практически вытесненным более современными моделями кабеля. Это классический коаксиал.
- Тонкий кабель. Он имеет большую гибкость и диаметр 0,5 см.
У каждого из этих типов есть свои неоспоримые достоинства и недостатки. Например, с тонким кабелем удобнее работать, но он передает худший сигнал, чем его толстый аналог. Тонкий коаксиальный кабель является гибким, поэтому его легко встраивать в стену, между этажами и перегородками.
Медный провод в тонком коаксиальном кабеле может быть сплошным или состоять из нескольких скрещенных тонких проводов.
Тип внешней оболочки коаксиального кабеля — важный параметр. В настоящее время пленумы и пленумы не применяются. Кабель из ПВХ намного дешевле тефлонового кабеля.
Их можно отличить по тому, что тефлоновые кабели оранжевого цвета, а кабели из ПВХ — желтого цвета.

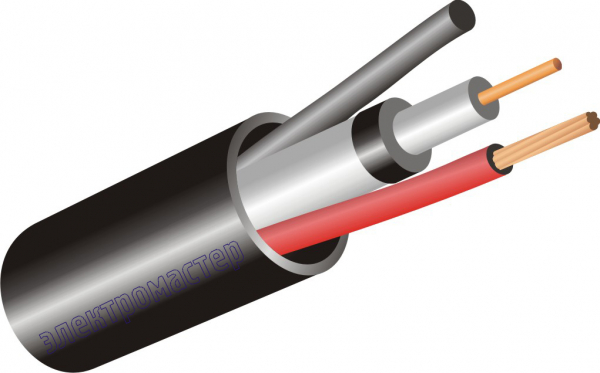

Кабель КВК-В(П)-2
Для подключения проводного видеодомофона на большие расстояния рекомендуется использовать комбинированный кабель. Он состоит из 3-х тонких жилок разного цвета, одна из которых сплетена из медной проволоки.
Если рассматривать такой кабель для внешнего видеодомофона, то необходимо использовать экранированную модель.
Это комбинированный кабель КВК-В (П) -2 2х0,5 и 2х0,75 (для дальних расстояний более 50 метров). Основное назначение изделия — передача телевизионных сигналов с одновременной передачей управляющих и (или) силовых сигналов.
Медный провод действует как центральный проводник. Оболочка кабеля состоит из специализированного полиэтиленового компаунда. Изделие экранировано оплеткой из тонких медных проводов для обеспечения эффективного сохранения передаваемого сигнала.

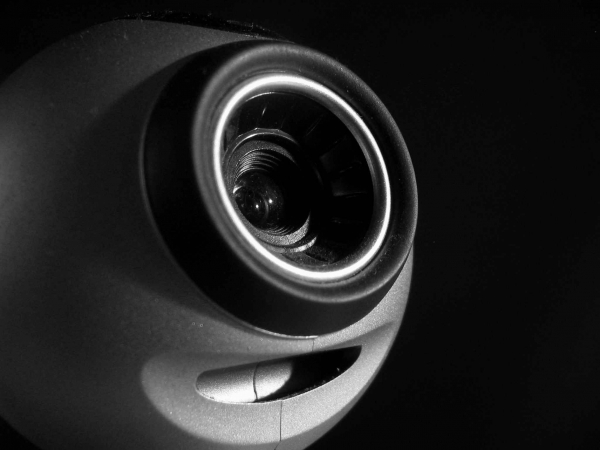

Если вам необходимо получить удаленный доступ к веб-камере с персонального компьютера, любой пользователь может управлять ею. Но если к ним нужно подключить несколько камер удаленно, без специалиста обойтись будет сложно.
Благодаря своим расширенным функциям беспроводные IP-камеры с датчиками движения все больше завоевывают рынок современных систем безопасности. Откройте для себя возможности современных IP-камер здесь.
Верх покрыт защитной оболочкой из светостабилизированного полиэтилена черного цвета. В основном используется для наружной установки.
Помимо подключения видеодомофонов, кабель отлично подходит для подключения других типов систем управления и видеонаблюдения. Очень часто используется для видеокамер. Допустимым напряжением для кабеля считается 220 вольт.
Он может работать как с черно-белыми, так и с цветными изображениями. Технически допустимое расстояние может составлять до 450 метров.
Выбирая данный тип кабеля, обязательно учитывайте меры предосторожности и нюансы, описанные в документации видеодомофона и желаемого кабеля. При записи видео настоятельно рекомендуется не превышать уровень ослабления 5 дБ.
Не рекомендуется использовать кабели с внутренней сталемедной жилой. Они предназначены для работы с сигналами в диапазоне от 10 до 40 МГц, материал кабеля достаточно устойчив к внешним повреждениям и имеет длительный срок службы.
вы можете найти аналогичный продукт на рынке для внутреннего использования. Его тесьма изготовлена из обычного поливинилхлорида белого цвета. Такое решение понравилось в соответствии с требованиями презентабельности и эстетичности подобных изделий.
Заключение
Вопрос, каким кабелем для подключения видеодомофона должен быть четко согласован с проектной документацией, самим домофоном и планируемым кабелем.
Все зависит от конкретных требований проекта, температуры воздуха, удаленности различных элементов оборудования и способа прокладки кабелей. Если объект представляет собой загородный дом и видеодомофон будет установлен на значительном удалении от домофона, лучшим решением в данной ситуации будет использование кабеля комбинированного типа.
Сюда же входят все типы промышленных объектов, офисы производственных и коммерческих организаций.
Если вы планируете установить видеодомофон в многоэтажном жилом доме, лучшим решением с точки зрения экономии материалов станет разводка кабеля «витая пара». Он показывает отличные результаты в городских условиях и обеспечивает надежную работу купленных домофонов доступа.
Кроме того, такие кабели не требуют глубоких знаний по прокладке, установке и установке заглушек. Все, что вам понадобится, это кусачки, плоскогубцы, амортизирующий пружинный механизм и специальные клещи для опрессовки.

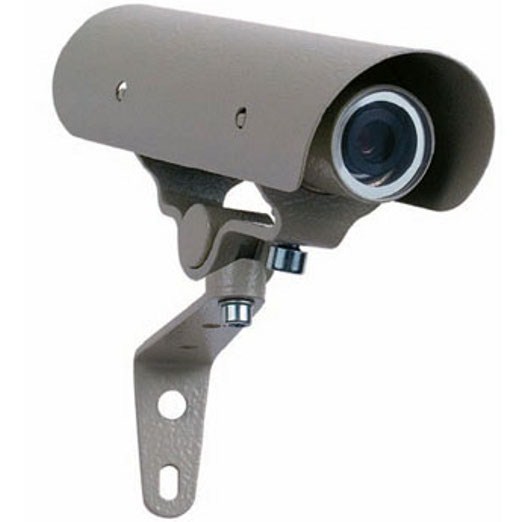

Если выбор сделан в пользу установки IP-камеры на даче, то нужно подумать, какую модель покупать. Современный рынок предлагает большое количество моделей, различающихся по назначению и техническим характеристикам.
Развитие высокоскоростных беспроводных сетей обеспечило совершенно иной уровень систем слежения — появилась камера видеонаблюдения 3G. Ознакомиться с новинками видеонаблюдения вы можете в этой статье.
Коаксиальный кабель для установки видеодомофонов используется редко. В целом его использование вытеснено из более современных типов кабелей. Коаксиальный кабель часто используется для организации систем видеонаблюдения, которые включают в себя несколько наружных и внутренних камер.
Однако при проектировании многих промышленных зданий по-прежнему используется тонкий коаксиальный кабель для подключения домофонов к различным производственным помещениям.
