Есть готовые решения для видеонаблюдения, они будут стоить намного дороже. Самый простой и рациональный способ установить системы видеонаблюдения — использовать персональный компьютер в качестве основного элемента.
Такой подход имеет следующие преимущества:
- Использование аналоговых фотоаппаратов, которые имеют более высокую светочувствительность и более низкую цену, чем цифровые.
- Широкие возможности, ведь функциональность определяется не столько «аппаратными» компонентами системы, сколько программным обеспечением.
- Низкая стоимость оборудования.
- Простота подключения видеонаблюдения к другим системам безопасности и связи.
- Легкость модернизации.
- Защита камер от взлома в сети (правда, при недостаточной защите есть возможность взломать сам компьютер и получить с него информацию).
Компоненты систем видеонаблюдения на основе ПК с платой захвата
Такие системы довольно простые, в их состав входит всего четыре элемента, которые очень легко собрать.
Это:

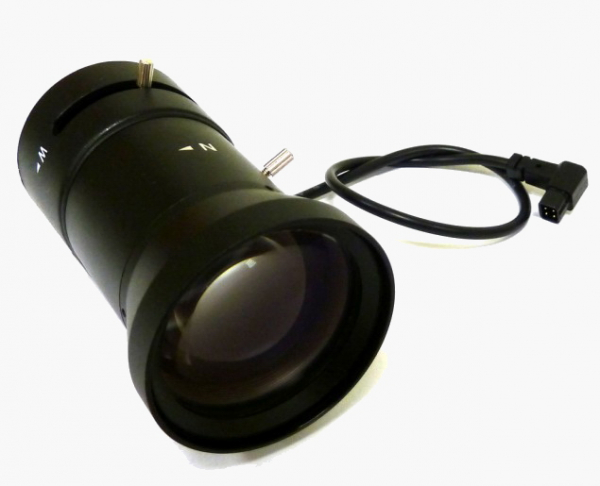

- камеры видеонаблюдения;
- линии связи.
- персональный компьютер;

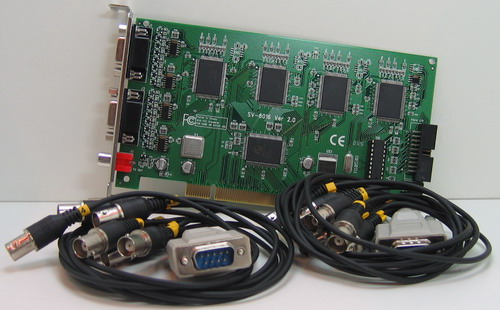

- карта видеозахвата для видеонаблюдения;
Еще пятой частью можно считать программное обеспечение, установленное на компьютере.
Поэтому оборудовать такую систему достаточно просто, вам просто нужно смонтировать камеры, установить карту захвата и все соединить кабелями. Пример с одной из аналогичных моделей оборудования будет представлен ниже.
Как работает система
Сигнал с камер наблюдения поступает на входы карт. Как уже было сказано выше, он аналоговый, то есть для передачи информации важна не только частота, но и ее уровень.
Чтобы программа обработала изображение, карта его сканирует. Затем сигнал сжимается, лишняя информация удаляется.
Кодирование чаще всего выполняется наиболее распространенными кодеками H.264 или MPEG-4. Затем цифровые изображения объединяются для просмотра или записи на жесткий диск.
При обработке цифрового изображения также реализуются дополнительные функции системы: распознавание движения, сжатие информации и т.д.
Кроме того, при наличии микрофонов система преобразует аудиосигнал и работает с ним.

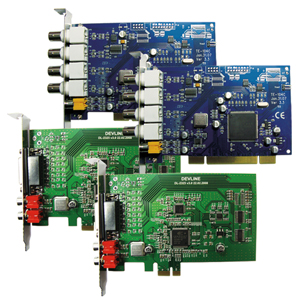

Выбор карт захвата видеонаблюдения
Выбирая карты видеозахвата, нужно сразу определиться с конфигурацией будущей системы видеонаблюдения.
Затем вы можете приступить к сортировке вариантов, так как благодаря Интернету вы можете найти как цены, так и характеристики любой платы.
На что нужно обратить внимание.
Совместим с компьютерным оборудованием. Часто (и правильно) для видеонаблюдения используются устаревшие системные блоки, нагрузка на них снижается, основную работу делает плата видеоввода. Важно, чтобы машина была не полностью старой и соответствовала требованиям, указанным в паспорте карты видеонаблюдения.
Карта захвата может быть установлена в слот материнской платы или подключена к USB-порту. Первый вариант предпочтительнее, но возможно, что компьютер не открывается или отсутствует свободный разъем, поэтому придется выбирать внешнюю карту.

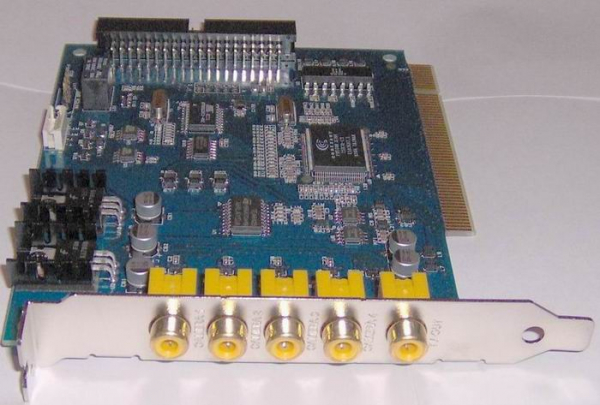

Формат разъема, в который установлена плата видеоввода. Например, карты видеонаблюдения PCI совместимы с новыми разъемами PCI-X, но оборудование, разработанное для нового формата слотов, может больше не работать со старым.

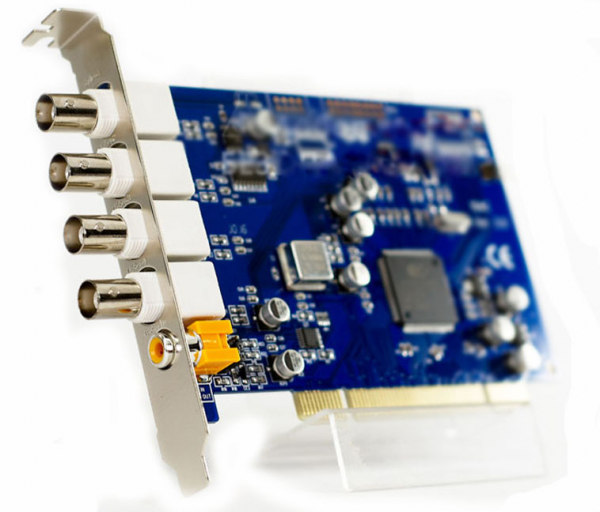

Количество поддерживаемых внешних камер, чаще всего предлагается моделями с 4, 8 и 16 входами. Например, для небольшого офиса нет смысла покупать 16-канальную карту и монтировать столько камер. Для больших площадей количество входов должно быть большим. Также в этом случае желательно выбрать карту с возможностью расширения каналов на компьютере.
Поддержка записи звука, в определенных ситуациях необходимо не только видеть изображение, но и слышать окружающее.
Максимальное стандартное разрешение составляет 720×576 пикселей, но если вам нужно учитывать мелкие детали или контролировать большую площадь, имеет смысл выбрать более высокое разрешение изображения. Если, с другой стороны, обзор камеры уменьшается, вы можете сэкономить место, снимая на носителе с уменьшенным разрешением.
Количество кадров, захваченных за секунду. Стандартное значение — 25, поэтому вы можете смотреть его онлайн, но во многих случаях вы можете записывать с меньшей скоростью, до 5.
Например, если мы устанавливаем видеонаблюдение в магазине, лучше все видеть в режиме реального времени. Если мы смотрим на машину, скорость можно снизить, за несколько секунд машину невозможно угнать.
Преимущество уменьшения количества кадров в секунду заключается в том, что вы можете записать гораздо более длительный период наблюдения на жесткий диск (или внешний носитель.
Возможность просмотра записи удаленно через Интернет или локальную сеть. Хотя для самой карты это не обязательная опция.
Если компьютер, на котором он установлен, подключен к сети, то с помощью удаленного доступа (например, программы VNC или TeamViewer) можно не только просматривать изображение с камеры или запись, но и управлять системой видеонаблюдения.
Кроме того, современные карты и программы, которые с ними работают, позволят записывать не только на носитель, установленный в ПК, но и в сетевую папку. Используя эту функцию, вы можете получить доступ к записанным файлам из любого места, даже если система видеонаблюдения обесточена.
Развитие высокоскоростных беспроводных сетей обеспечило совершенно иной уровень систем слежения — появилась камера видеонаблюдения 3G. По сравнению с обычными IP-камерами эти устройства намного более продвинуты.
Уличные беспроводные IP-камеры — один из лучших способов организовать охранное видеонаблюдение на территории склада, дачи или частного дома, а также на территории, прилегающей к офису. Подробнее о беспроводных камерах читайте здесь.
Возможность специальных режимов записи, основанных на движении в кадре, по программе. А также возможность поиска. Хотя сегодня такие возможности есть практически у всех карт видеонаблюдения. Однако вы должны убедиться, что программы, поставляемые с картой, имеют эти функции, иначе вам придется искать стороннее программное обеспечение.
Если на вашем объекте также есть охранная сигнализация, стоит выбрать карту захвата, которая может активировать специальный режим записи при срабатывании сигнализации или датчиков безопасности.
Конечно, лучший подход к выбору доски — это совет специалиста. Но следует надеяться, что он был незнакомцем и не был заинтересован в продаже этой конкретной модели или в этом конкретном магазине.
Пример подключения системы видеонаблюдения с картой захвата
Собрать систему видеонаблюдения с картой захвата довольно просто. Просто изучите инструкции по эксплуатации фотоаппаратов и карт и следуйте инструкциям.
С этой работой справится даже человек без специальных знаний в области радиоэлектроники. В качестве примера разберем установку системы на карту ILDVR 3000H4C4, поддерживающую четыре канала.

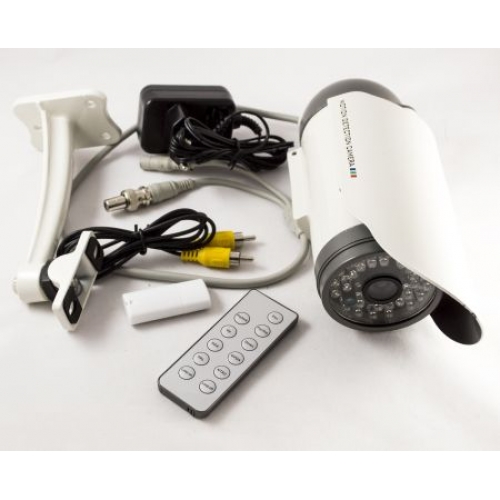

Собираются камеры видеонаблюдения.
Видеокабели, силовые кабели и, при необходимости, кабели от микрофонов прокладываются к месту нахождения компьютера, который будет сервером.
установлен блок питания камеры.
Установите карту видеонаблюдения PCI в разъем материнской платы. Для этого нужно снять одну из кожухов компьютера, возможно сломать одну из планок, закрывающих доступ к разъемам установленной детали. Карта просто вставляется в слот (неправильно установить из-за ключей между контактами) и крепится винтом к корпусу.
Специальный кабель-переходник (входит в комплект) с разъемами для видеокабелей и микрофонных кабелей подключается к разъему DVI и подключается к ним соответствующим образом.
При установке других моделей адаптер не требуется; разъемы часто устанавливаются на задней панели карты.
На компьютере установлена программа видеонаблюдения.
Вот и все, вы можете включить камеры и протестировать систему, настроить необходимые параметры записи. При необходимости, если нет поворотных камер, их положение можно скорректировать.
Основным преимуществом IP-камер с датчиком движения является отсутствие проводов, а значит и хлопот с их установкой, потому что изображение передается через сигнал Wi-Fi или через Интернет-соединение.
Если выбор сделан в пользу IP-камеры для дачи, то нужно подумать, какую модель купить для использования на даче. Современный рынок предлагает большое количество моделей, различающихся по назначению и техническим характеристикам, узнать о которых вы можете здесь.
Если вы используете карат с USB, то это еще проще, снимать кожух компьютера не нужно, он просто вставляется в свободный разъем или использует разветвитель.
Из вышесказанного видно, что если вам необходимо видеонаблюдение для вашего дома с относительно небольшим бюджетом, то для видеонаблюдения лучше отдать предпочтение использованию карты видеозахвата.
Такой подход позволяет не только сэкономить, но и создать систему с большим функционалом. Установка оборудования не намного сложнее подключения IP-камеры, а качество изображения намного выше.
