В большинстве разветвленных, средних и крупных систем видеонаблюдения возникает необходимость размещать камеры на значительном удалении от коммутационного центра.
Или подача параллельных изображений на удаленные станции безопасности и оборудование различного назначения: мультиплексоры, переключатели, квадраторы, записывающие устройства.
Длина сети в таких системах может варьироваться от нескольких сотен метров до десятков километров, а передача сигнала по видеокабелю зависит от его типа и технических характеристик.
Максимальный диапазон без значительных искажений:
- для коаксиального кабеля — 300-500 м;
- для оптоволоконных систем — несколько десятков километров без потери качества.
- на витую пару — до 1,5 км при использовании симметричного сигнала;
Использование только оптоволоконного кабеля во всех сетях довольно проблематично из-за его высокой стоимости. Поэтому усилители видеосигнала чаще всего используются для видеонаблюдения.

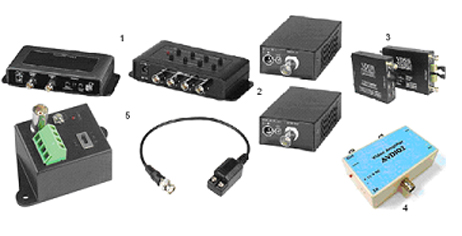

Усилители для коаксиального кабеля
Для усиления передаваемого сигнала можно использовать несколько методов:
- машинная резка по линии;
- усилители с переходниками.
- усилители с функцией разделения сигнала;
- два устройства, расположенные на разных концах линии
- усиление с одновременным сжатием сигнала, благодаря которому по одному кабелю можно передавать более нескольких потоков сигналов;
1.SC&T CA 101 VH и CA 404
Улучшите передачу сигнала на расстояние 1500 м до 10 дБ. В комплекте блок питания 12В для разъема НП-117Б.
В модели есть:
- два BNC входных — выходных разъема для подключения коаксиального кабеля;
- автоматический режим балансировки помехозащищенности;
- линейная компенсация зерна;
- интегрированные системы:
- схема молниезащиты;
- индикатор внешнего питания;
- компенсация зернистости цвета;
- имеет плавную регулировку диапазона дальности передачи сигнала;
Модель CA 404 отличается от CA 101 VH наличием 4-х входов и выходов для кабеля RG59 и удобным расположением управляющих поворотных переключателей.
2. CA101VP
Предназначен для передачи мощности и видео с качеством не менее 960H / 700TVL по коаксиальному кабелю. Устанавливается на противоположных концах линии.
Передатчик обычно получает питание от сети, а приемник имеет отдельный источник питания. Дальность передачи сигнала без ухудшения качества до 800 М. Диапазон рабочих температур передатчика -40… + 70 ° С.
3. VDS 2500 (DC12V) (два устройства в комплекте)
Устройство VDS2500-S устанавливается в точке удаленного доступа и способно концентрировать сигналы двух камер и двух датчиков тревоги для различных целей для передачи и передачи сжатого сигнала по коаксиальному кабелю категории RG 6 на расстояние 800 м.
Стандарт передаваемого видеосигнала — NTSC / PAL, качество изображения — не менее 480 ТВЛ. VDS2500-L имеет два видеовыхода и передает сигнал на видеомагнитофон или карты видеозахвата ПК. Приемное реле с нормально разомкнутыми и нормально замкнутыми контактами может использоваться для подключения устройств световой или звуковой сигнализации.
Есть встроенная защита:
- от импульсного шума и посторонних помех;
- молниезащита.
- автоматическое отключение при повреждении линии;

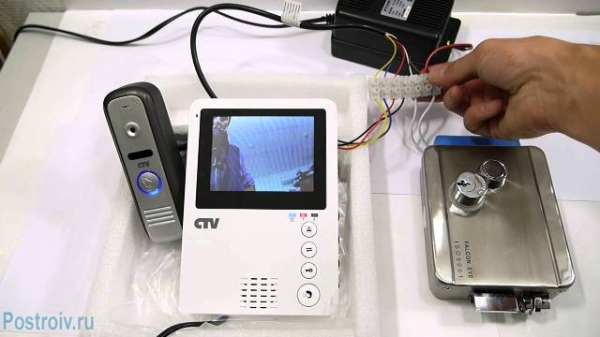

Многие пользователи систем управления в целях экономии предпочитают самостоятельно подключать видеодомофон.
люди, которые работают в квартире и знают о наличии видеокамер, вряд ли совершат преступление, а в случае нарушения контракта они могут быть наказаны в соответствии с законом. В то же время арендодатель избежит ненужных судебных задержек. Подробнее о скрытом видеонаблюдении в квартире читайте в этой статье.
4.АВД 102 (104, 204)
Корпусный разветвитель усилителя предназначен для передачи видеосигнала с усилением и распределением от одного источника к двум (в модели 104 — 1 источник 4 приемника, в 204 — 2 источника 4 приемника).
Предназначен для использования внутри помещений только на любом участке кабеля.
Этот вид армирования имеет ряд преимуществ:
- небольшое количество используемых устройств снижает уровень шума;
- дает «еще больше».
- от короткого замыкания;
- отсутствие чувствительности к пульсирующим источникам питания;
- многокомпонентная система защиты:
- регулировка коэффициента усиления сигнала на разных выходах от 6 до +12 дБ, позволяет настраивать разные диапазоны от усилителя до конечного пользователя;
- от неправильной подачи напряжения на вход или выход видеосигнала;
5. Дополнительное оборудование (переход с коаксиального кабеля на витую с усилением).
При установке сетей передачи видео особое внимание следует уделить заземлению и защите от помех. В противном случае использование усилителей не даст желаемого результата.
TTP111VLH — коаксиальный кабель к трансиверу на витой паре и переходнику. При использовании совместно с активными усилителями сигнала видеонаблюдения — приемниками моделей TTA111VR или TTA111AVR дальность передачи сигнала без ухудшения качества увеличивается с 600 м до 1000 м.
Обладает большей устойчивостью к помехам (класс защиты не ниже IP65) и широким диапазоном рабочих температур. Рекомендуется использовать при подключении уличных камер.

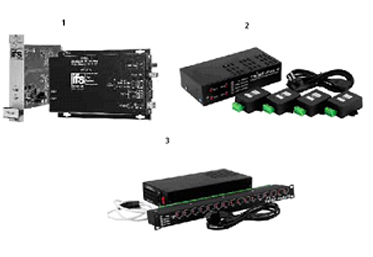

Усилитель видеонаблюдения для витой пары
Передача видеосигнала осуществляется с помощью комплекта, который состоит из передатчика, подключенного к камере, и приемника, встроенного в видеосервер или видеомагнитофон.
Изображение, полученное камерой, преобразуется из композитного сигнала в симметричный дифференциальный сигнал и передается на приемник, где происходит обратное преобразование, перед записью или отображением на экране монитора.
В настоящее время набирает популярность передача видеосигналов по витой паре.
Это связано со следующими преимуществами:
- меньшая стоимость расходных материалов и простота монтажа;
- объединение передачи в одном видеосигнале и кабеле питания.
- сигналы от нескольких камер могут передаваться по многопарному кабелю;
- витая пара менее подвержена негативным воздействиям посторонних электромагнитных полей;
Серия VTPR1000 Copperline
Дальность передачи сигнала с разрешением 400 ТВЛ достигает 2200 м (в черно-белом и до 1600 в цветном) без установки дополнительных усилителей. Передатчики обычно комплектуются:
- встроенная схема молниезащиты (от статических разрядов, импульсных перенапряжений, токовых дуг и т д);
- предварительное искажение видеосигнала для компенсации потери амплитуды сигнала на высоких частотах.
- защита от заземляющих вихревых токов, возникающих между двумя заземляющими кольцами;
В последующих моделях этой серии передатчик может передавать команды для поворотного механизма камеры со специальной клавиатуры или через программное обеспечение по протоколам RS-422 и RS-485.
Само по себе номинальное разрешение IP-камеры не всегда отражает реальные возможности камеры.
Часто устройства контроля доступа с детекторами движения оснащаются дополнительными функциями: автоответчиком, возможностью одновременного подключения нескольких камер, дистанционным управлением и возможностью удаленного доступа в зависимости от модели устройства. Подробнее о видеодомофоне с датчиком движения читайте здесь.
Twist PwA-4 (PwA — 16)
Передача черно-белых и цветных видеосигналов с четырех камер по витой паре категории 5 с потреблением до 0,5 А на камеру. Питание осуществляется по технологии PwA.
Встроенная защита на стороне линий связи от наведенных напряжений высоковольтных линий. Количество линий передачи — четыре, в зависимости от количества пар проводов.
Атмосферостойкость позволяет внешнему приемнику работать в диапазоне температур от -40 ° C до + 74 ° C и относительной влажности до 95% без образования конденсата.

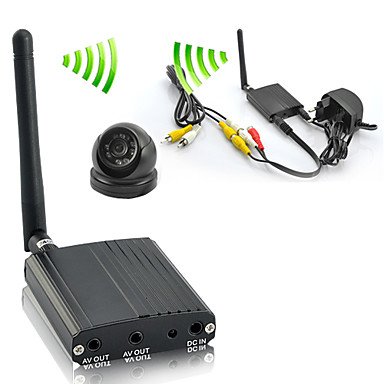

Беспроводные усилители видеосигнала для видеонаблюдения
Использование радиосвязи для передачи видеосигналов решает многие проблемы, связанные с прокладкой силовых кабелей и передачей информации на большие расстояния.
Существуют решения для маломощных, но многоканальных моделей, используемых в одной комнате.
Выделенные радиочастоты в диапазоне 1,2 ГГц, с диапазоном до 2-5 км от точки передачи, в зависимости от модели и мощности передатчика.
Области использования:
- наблюдение за автомобилем;

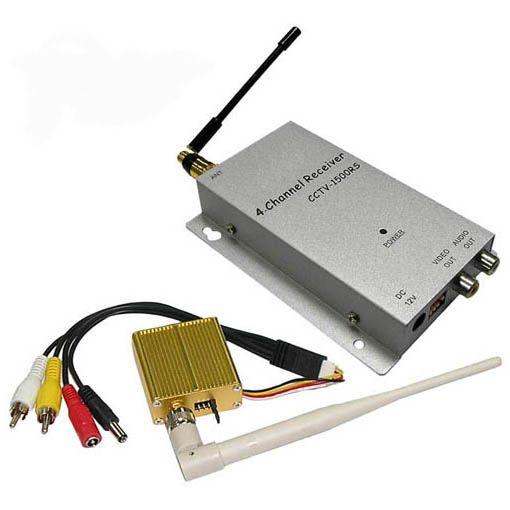

- Видеонаблюдение — 1500РС
- в авиационном моделировании.
- на стройплощадке, карьере и других местах, где требуется высокая мобильность камеры;
Дальность действия передатчика до 500 м в пределах прямой видимости. Одновременное использование до 4 точек передачи информации.
Переключение радиочастот выполняется вручную путем установки соответствующих перемычек основной полосы частот на передатчике и приемнике.
Передача аудио и видео сигналов из любой точки.
Высокая степень совместимости с различными моделями и типами видеооборудования.
Компактные размеры и малый вес передатчика позволяют устанавливать его в корпусах внешних поворотных камер.
Дополнительное оборудование для усиления радиосигнала
Направленная антенна, используемая для улучшения качества приема сигнала в диапазоне частот от 1150 до 1250 ГГц с усилением 8 дБи.
