Сразу констатируем, что «универсальность» термобокса или, другими словами, термокорпуса подразумевает возможность работы в сочетании с любой моделью камеры.
В остальном это довольно специализированные устройства, которые используются для защиты камер видеонаблюдения от негативного воздействия внешней среды.
Содержание:
- Конструкция термобокса
- Термоэлементы и изоляция
Большинство «уличных» камер имеют нагревательные элементы, встроенные в конструкцию корпуса камеры, или тепловую оболочку, предназначенную для одной модели, максимум, отдельного модельного ряда от одного производителя.
Хотя универсальные термобоксы имеют довольно большие размеры, они обладают рядом неоспоримых преимуществ. Они могут обеспечить возможность работы в гораздо более широком диапазоне температур, для некоторых моделей он может достигать от -800 для WHM32 до + 400 для WCH32 (производитель Wizebox).
Любая камера подходящего размера для установки внутри термобокса становится уличной и на все времена года. Это особенно полезно, если для контролируемой зоны требуются уникальные параметры съемки: скорость, светочувствительность, очень высокое качество изображения.
диагностировать и ремонтировать такой прибор намного удобнее.

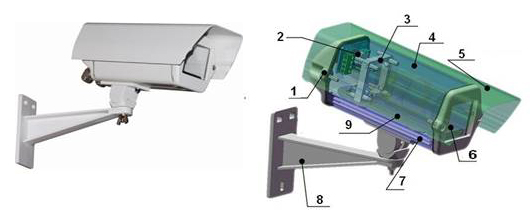

Строение термобокса
1. Закрепите заднюю крышку к корпусу;
2 тепловых реле;
3 универсальных кронштейна для модульных камер;
4 корпус;
5 защитный козырек;
6 нагревательный элемент;
7 направляющая пластина;
8 кронштейн и точка крепления;
9 монтажная пластина;
Корпус термобокса изготовлен из алюминия толщиной 3-5 мм; в случае использования устройства в химически агрессивных средах используется анодированный алюминий, уголь или специальное защитное лакокрасочное покрытие.
Особое внимание стоит уделить «мелочам» вроде крепежа, они должны быть оцинкованными или из нержавеющей стали.
Корпус вместе с защитным козырьком имеет широкую выколотку. Кроме того, снеговые и ледяные нагрузки могут изменить угол обзора камеры.

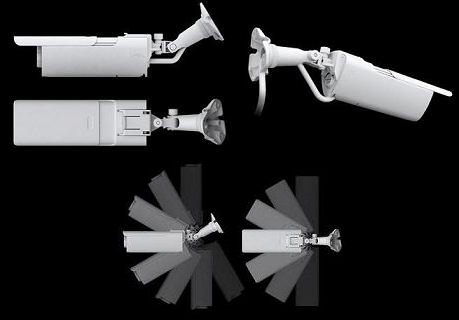

Исходя из этого, длина кронштейна должна быть как можно короче. Его форма должна иметь ребра жесткости, чтобы избежать деформаций и вибраций из-за ветровых нагрузок.
При выборе места крепления, точки крепления кронштейна и корпуса следует учитывать вес и расположение оборудования, помещаемого в термобокс. При использовании тяжелой камеры с зум-объективом лучше всего устанавливать ее в предполагаемом центре тяжести.
Любая термосварка должна быть закрытой и герметичной системой. Наиболее вероятными путями попадания влаги в устройство являются отверстия для кабелей питания камеры, термопар и кабеля видеосигнала.

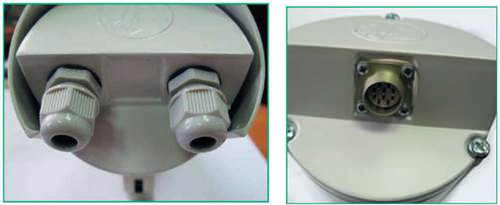

Чтобы избежать этого процесса, задняя крышка может быть оснащена герметичными уплотнениями. Или со специальным разъемом RSG-10 каждый из этих методов имеет свои преимущества и недостатки.
Герметичные сальники довольно недороги и просты в использовании, но чувствительны к физическим и термическим воздействиям. Штекерное соединение более стабильное, но требует использования сложной схемы подключения проводов к штекеру.
Крепление передней и задней крышек в прямоугольных термобоксах может осуществляться двумя винтами с помощью шпильки. Это недопустимо в цилиндрических устройствах. Чтобы избежать перекосов и неправильной герметизации.

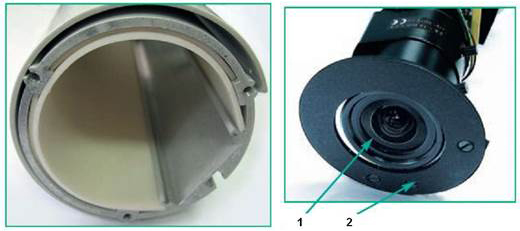

Еще один момент, на который следует обратить внимание, — это форма соединения торцевых заглушек. Оптимальный вариант — стыковое крепление с помощью плоского цилиндрического соединения.
Цилиндрическая часть крышки меньшего диаметра входит в корпус и опирается на специальные упоры. Толщина оставшегося зазора немного меньше толщины прокладки, поэтому вы не только получите герметичное заполнение и герметизацию, но и предотвратите чрезмерную деформацию прокладки.
Для полного «осушения» воздуха внутри камеры желательно закрепить внутри пакет с Селикогелем.
Термоэлементы и утепление
Несмотря на все ухищрения, в корпусе термобокса может оставаться атмосферная влага, а значит, при перепадах температуры она может осесть в виде росы на внутренних элементах, в том числе на стекле.
Поэтому одним из наиболее эффективных стандартных решений для нагрева устройства было размещение бленды (2) вокруг линзы (1), почти вплотную к стеклу. Еще они практикуют нагрев корпуса камеры и монтажной пластины.
Датчики, используемые для автоматического управления термоэлементами, в основном биметаллические термостаты, но также используются электронные датчики.
Для более эффективного и экономичного использования нагревательных элементов можно использовать теплоизоляционные материалы. Один из них — изолон, пластины которого обладают достаточной гибкостью и толщиной, чтобы их можно было разместить в центре корпуса термобокса.
