Наружное видеонаблюдение — это сочетание аппаратного и программного обеспечения, которое используется на открытом воздухе и обеспечивает наблюдение за открытым пространством в любых климатических и погодных условиях.
Система наружного видеонаблюдения предназначена для предотвращения, предотвращения и быстрого реагирования на преступления. Он в основном используется в общественной инфраструктуре, на вокзалах, в аэропортах, на открытых площадках складов, на автостоянках, автостоянках, заправочных станциях и многом другом.
Чуть шире круг задач по наружному видеонаблюдению. К ним относятся не только проверка периметра и внутреннего пространства охраняемого объекта, но и наблюдение за входами и ограждениями.
для такой системы необходимо формировать комплект оборудования с учетом следующих факторов:
- мощность обработки сигнала и объем памяти цифрового видеорегистратора выбираются на основе количества камер и качества передаваемого сигнала с учетом перспективы масштабирования системы;
- при выборе точки крепления камеры учитываются особенности местности и архитектура построек на охраняемой территории.
- тип камер и объективов зависит от общих характеристик местности и длины охраняемого объекта и его удаленности от охранника;
Камеры
Крепление камер при установке наружного видеонаблюдения производится с большим запасом прочности с учетом возможности природных явлений: налипания снега и льда, сильных порывов ветра, биологических факторов — на них могут сесть крупные птицы или животные, помимо технических и техногенных — в основном вандализм и воровство.
Корпус камеры изготовлен из металла или других прочных композитных материалов. Устройство должно быть защищено от проникновения влаги и пыли, иметь защитный козырек или механизм очистки линз и быть устойчивым к перепадам температур.
Устройство должно иметь встроенную или внешнюю ИК-подсветку, высокую светочувствительность и функции антисветового программного обеспечения.
Камера должна быть компактной, чтобы поместиться в тепловом шкафу или герметичном боксе, и совместима с большинством устройств из списка дополнительного внешнего оборудования: детекторами движения и звука, датчиками тревоги и так далее.
Примером такой камеры является BD4330-K12.
Камера не имеет объектива, ИК-подсветки и встроенного микрофона: это устройство служит основой для создания аппаратного комплекта, который точно соответствует потребностям конкретной точки установки во всей системе видеонаблюдения гипотетического объекта.

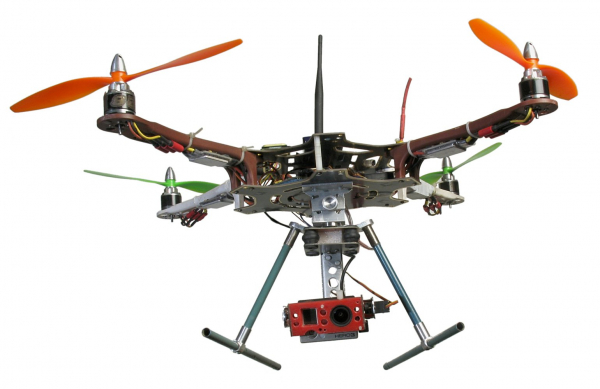

RC Plane Camera — при малом весе эта мини-камера представляет собой довольно серьезное устройство. Общий вес набора — 27 г. Вес самой камеры составляет 20 граммов при длине 82 мм и диаметре цилиндра 28 мм. Используя его для аэрофотосъемки, вы можете сказать: «Я все вижу сверху«.
AVD 102 (104, 204) — сплиттер-блок усилителя предназначен для передачи видеосигнала с усилением и распределением от одного источника к двум (в модели 104 — 1 источник 4 приемника, в 204 — 2 источника 4 приемника). Подробнее об усилителях видеонаблюдения читайте здесь.
Благодаря компактным размерам и цилиндрической форме он легко и удобно помещается в небольшую герметичную коробку. Поскольку источник питания (технология PoE) и вывод аудио- и видеосигналов происходит по кабелю витой пары, больше технологических отверстий во внешней оболочке не требуется.
Дуплексный аудиоканал позволяет подключать не только микрофон, но и динамики, а поддержка карт памяти microSDHC позволяет буферизовать видеосигнал.
Объективы
В зависимости от области применения камеры этого типа могут оснащаться разными объективами: вариофокальными с автоматической диафрагмой. Объективы с фиксированной и ручной диафрагмой не используются на открытом воздухе.
Автоматическая диафрагма используется на объектах, интенсивность освещения которых изменяется постоянно и динамично. Есть два типа таких линз: Direct Drive — прямой привод, более подходящий для динамики освещения, и Video Drive — видеоблок, используемый с вариациями интенсивности.
С варифокальными объективами фокусное расстояние можно регулировать вручную. Это необходимо для точного позиционирования угла обзора камеры. Дистанционное управление фокусным расстоянием с помощью сервоприводов называется зум-объективом и обычно устанавливается на камерах с поворотными приводами.

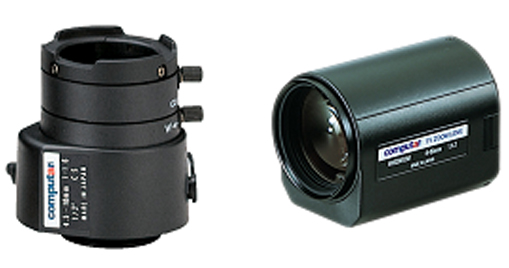

HG2Z4516AFCS — это вариофокальный объектив с автоматической диафрагмой и матрицей 1/2 дюйма, которая позволяет изменять угол обзора от 380 до 830.
H10Z0812M — это объектив с автоматической диафрагмой и зумом, который позволяет изменять угол обзора от 50 до 450. Три сервопривода позволяют дистанционно управлять фокусным расстоянием и 10-кратным зумом.

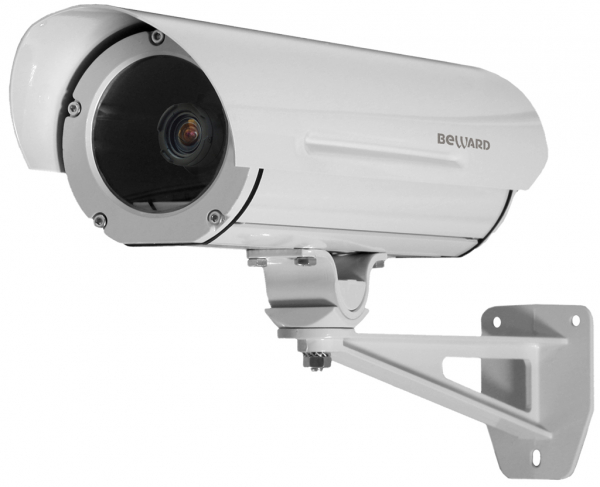

Термокожухи и гермобоксы
Тепловая пленка — это конструкция, которая представляет собой дополнительную внешнюю оболочку, защищающую камеру от негативного воздействия внешней среды. Обеспечивает микроклимат, необходимый для правильного функционирования видеокамеры и другого оборудования.
Основными параметрами, на которые следует обратить внимание при выборе данного устройства, являются: тип, энергопотребление — мощность и расположение ТЭНа внутри коробки. Помимо этих параметров большое значение имеет расположение монтажных кронштейнов и монтажных отверстий.
Источник тепла, размещение и тип термоэлементов могут быть разными:
- разместить источник тепла возле стекла или по его периметру;
- нагрев прицельного пуленепробиваемого стекла резистивными нагревателями или химической углеродной проволокой;
- нагреть монтажную пластину или кронштейн, к которому крепится камера;
- сочетание разных методов и нагревательных элементов.
Материалами для корпусов на данный момент являются анодированные алюминиевые сплавы, поликарбонатные полимеры и различные пластмассы. Пластиковые изделия несколько дешевле, но по всем параметрам уступают металлическим и практически бесполезны в условиях суровых российских зим.
Дополнительное оборудование для наружного видеонаблюдения, устанавливаемое снаружи или внутри теплового конверта:
- дворники;
- Поворотные устройства;
- запасы энергии;
- освещение и детекторы.
- устройства передачи сигналов;
- коммутационное оборудование;
- устройства молниезащиты и заземления;
- монтажные кронштейны и переходники;
Детектор движения
Практически все модели аналоговых уличных камер среднего и высшего класса оснащены встроенным аппаратным детектором движения.
Уличное видеонаблюдение с датчиком движения позволит значительно сэкономить место на жестком диске видеорегистратора или ПК. Но наличие этого устройства дает больше преимуществ, чем банальная экономия. Фактически, это превращает простую камеру в устройство контроля и управления доступом.
Все зависит от наличия дополнительного оборудования для передачи сигналов и настроек программного обеспечения для реагирования на тревогу.
Через дополнительный интерфейс эту камеру можно подключить к внешнему источнику видимого света, автоматическому открывателю ворот, устройству связи, которое будет отправлять MMS или электронные письма с видеозаписью события.
Примером такой камеры является Apollo Vision C1.

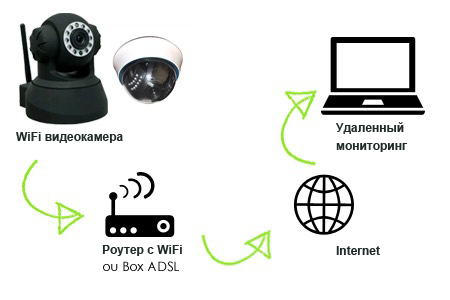

Подключившись к Интернету через Wi-Fi или витую пару RJ45, это устройство сможет информировать владельца о движении, происходящем в поле зрения. Камера поддерживает протоколы P2P и Onvif и не требует статического IP-адреса. Изображение можно просматривать удаленно, по сети или записывать на ПК в формате сжатия H.264.
Дуплексная аудиосвязь
Наружные микрофоны для видеонаблюдения имеют небольшие размеры и предназначены для установки внутри герметичного корпуса; В комплект могут входить специальные фильтры, защищающие устройство от вибраций и глушители низкочастотных шумов.

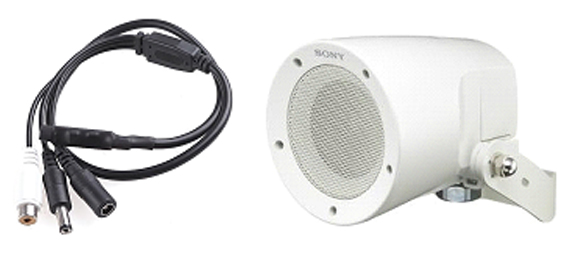

Активные микрофоны для IP-камер типа «Шепот» 6,7,8, М-30 и других совместимы с большинством моделей камер со стандартом линейного аудиовхода .
При выборе микрофона особое внимание следует обратить на возможность ручной или автоматической регулировки усиления звукового сигнала, экранирование от электромагнитных помех (металлический корпус). При установке вне корпуса камеры требуется защита от ветра и полная герметичность.
Подключение к сети может быть любым: оптоволоконным кабелем, Wi-Fi, GPRS, телефонной линией, каналом кабельного телевидения. Конечно, выделенная линия предпочтительнее, но современное беспроводное соединение также может обеспечить довольно надежное соединение. Узнайте, как подключить видеонаблюдение к Интернету у нас.
Основными параметрами при выборе кабеля для видеонаблюдения являются: затухание сигнала, надежность, долговечность и стоимость. Подробнее об установочных материалах читайте на нашем сайте.
Если есть дуплексный аудиоканал, можно использовать динамик. SCA-S30 — достаточно большой, чтобы выдавать нужную мощность — 86 дБ, поэтому крепится на внешней подвеске уличной камеры.
Его корпус герметичен и соответствует стандарту защиты IP66. Это устройство может стать очень полезной частью глобальной системы наружного видеонаблюдения. Немедленная реакция на происшествие поможет предотвратить или предотвратить проступки.
