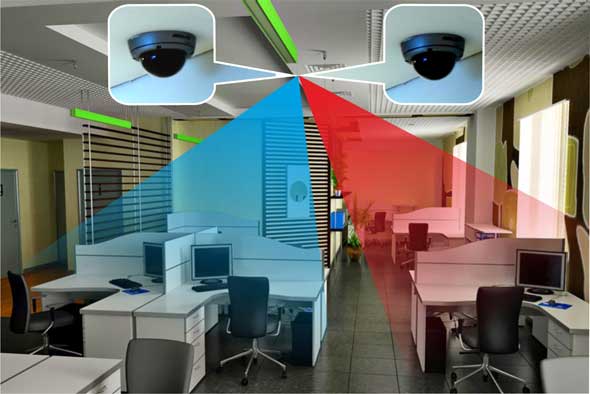

Как организовать видеонаблюдение в офисе с использованием локальных сетей Современный уровень развития сетей связи позволяет интегрировать системы видеонаблюдения в локальные офисные сети. При этом неуклонно снижаются ограничения по качеству изображения и количеству камер, которые его транслируют.
Это связано с расширением канала на кабели различных категорий. Если витая пара категорий 5 и 5e может передавать до 100 Мбит / с, сети с гигабитной полосой пропускания могут быть созданы на основе кабелей категорий 6 и 6A.
Даже программное обеспечение цифровых фотоаппаратов постоянно обновляется, различные кодеки производят сжатие изображений, не снижая их качества, но уменьшая объем передаваемой информации.
Использование офисных сетей для установки видеонаблюдения в офисе имеет как достоинства, так и недостатки. С одной стороны: минимизируются затраты на дополнительное оборудование и работы по укладке параллельной сетки.
Но возникает ряд проблем, которые необходимо решить со службой безопасности, если таковые имеются, связанных с надежностью защиты информации от перехвата и несанкционированного использования.
Основная проблема, с которой сталкиваются установщики систем видеонаблюдения, — это пропускная способность оборудования.
Видеонаблюдение в офисе: Расчет загрузки локальной сети
Согласно исследованию, проведенному Cisco, различные протоколы сжатия, используемые камерами видеонаблюдения, резервируют следующий стандартный объем разрешения:
- Технология HD по стандарту H.264 — 4-6 Мбит / с.
- MPEG-4 — 1-2 Мбит / с;
- Motion JPEG — 2-8 Мбит / с;
Следует иметь в виду, что представленные данные представляют собой средние скорости передачи данных. В определенных ситуациях возможны скачки нагрузки в сети.
Например, если камеры настроены на трансляцию сигнала через детектор движения и в офис (отделение банка в день выдачи процентов по вкладам) прибывает много посетителей, резкое увеличение трафика с камер может заблокировать всю сеть офисов.
Еще одним узким местом при передаче больших объемов видеоданных может быть низкая скорость коммутаторов. При их предельной нагрузке время передачи информационных пакетов по сети увеличится.
Сетевые IP-камеры — это универсальные сетевые устройства, которые захватывают изображения, звук и множество другой информации, оцифровывают и сжимают, а также отправляют потоки данных или пакетов по локальной или глобальной сети.
Существует несколько принципиальных отличий аналоговых камер или цифровых устройств видеонаблюдения от IP-камеры. Подробнее о том, как выбрать IP-камеру наблюдения, читайте здесь.
Если для прикладных программ это приведет к небольшому замедлению работы программы. Для систем видеонаблюдения задержка более 10 мс для LAN и 50 мс для WAN приведет к помехам джиттера.
В то же время разные протоколы связи, поддерживаемые IP-камерами, по-разному реагируют на пики нагрузки. TCP наиболее чувствителен к задержке, а UDP / RTP — наименее.
Видеонаблюдение в офисе: Расчет передачи питания по РоЕ технологии
Рекомендация использовать отдельные коммуникаторы для передачи видеоданных в офисных системах видеонаблюдения в последнее время получила важный аргумент.
Это возможность передавать электроэнергию на силовые камеры по одному и тому же кабелю для приема информации.
Технология PoE использует несколько стандартов:
- более современный — 802.3at, также известный как PoE +, способный увеличить мощность передаваемого тока до 25,5 Вт. В этом случае лучше всего использовать витую пару не ниже 6 категории.
- старый — 802.3af, способный передавать по витой паре, начиная с категории 5е, постоянный ток напряжением 15,4 Вт;
Использование экранированной витой пары при передаче видеосигнала вместе с источником питания не рекомендуется из-за возникновения внутренних шумов в оплетке экрана.
Используя переключатели PoE, подключенные через источник питания, для построения сети видеонаблюдения, можно достичь высокого уровня отказоустойчивости системы. Он также будет работать в бессильном офисе.
Коммутаторы могут быть неуправляемыми FSD-804P или управляемыми FSD-804PS. Последний автоматически определяет скорость в дуплексном режиме.
Также следует отметить, что для большинства моделей коммутаторов мощность передается только через часть портов, обычно через половину из них.

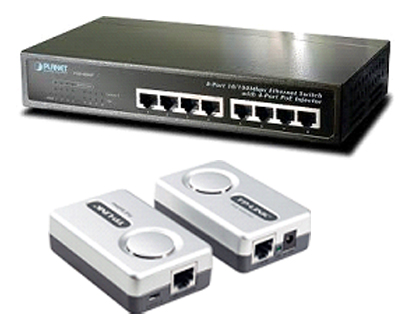

Сплиттеры и инжекторы TL-POE200 обычно связаны между собой и используются не только для подачи питания через кабель витой пары, но и для разделения пар проводов, по которым передаются данные и питание.
Для тех моделей камер, которые имеют порт RJ45 с поддержкой PoE, можно использовать только инжектор.
Энергопотребление устройств PoE регулируется классами:
- класс 3 — 15,4 Вт;
- класс 1 — 4,5 Вт;
- класс 0 — 15,4 Вт.
- класс 2 — 7 Вт;
Осталось только найти в спецификациях камеры, поддерживающей технологию PoE, класс энергопотребления, просуммировать его количество по всем устройствам и купить коммутатор с мощностью на 30% больше полученной цифры.
Последнее условие является необязательным, но, как показывает практика, при пиковых нагрузках некоторые устройства могут отключаться.
Современное оборудование для видеонаблюдения имеет высокий уровень совместимости, поэтому для установки видеонаблюдения в офисе подходят как аналоговые, так и IP-камеры с обычным или беспроводным способом передачи сигнала.
Видеонаблюдение в офисе: Аналоговые камеры
К внутренним устройствам требования не такие строгие, как к уличным камерам.

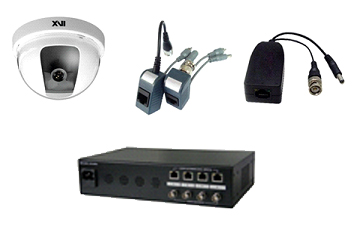

XM6022BM — это довольно простая купольная камера с герметичным пыленепроницаемым корпусом, степень защиты которой не превышает IP31. Качество изображения в 600 твл, обеспечиваемое матрицей CMOS 1/3 «, достаточно для эффективной работы и сохранения информации без использования большого количества дискового пространства.
Такие камеры с светочувствительностью 0,1 лк не требуют дополнительных ИК-светодиодов, поэтому потребляют меньше энергии и дешевле.
Подключение к витой паре аналоговой камеры осуществляется с помощью специальных устройств, лучше выбирать те, которые могут передавать сигнал и электричество. Такие устройства могут работать попарно.
TP-CP (ОСНОВО) — обеспечивает пассивную передачу видеосигнала на расстояние до 300 м в цвете и до 600 м в черно-белом. Он не только может передавать энергию, но и имеет защиту от скачков напряжения — TVS.
Рекомендуется использовать в сетях с кабелями не ниже 5-й и 5-й категорий. Переданные таким образом данные должны поступать на аналоговые видеорегистраторы (DVR.
При использовании передатчиков P-CP / S (OSNOVO) композитный видеосигнал любого стандарта (PAL, NTSC, SECAM) передается на расстояние до 300 м по паре не менее 6 кат.
Приемники являются многоканальными моделями RP-4CP / S, RP-8CP / S или RP-16CP / S. Это позволяет объединить несколько аналоговых камер в один пул.
Составной сигнал поступает на видеосервер, основная функция которого — оцифровка и сохранение сигнала.
DS-6104HCI-SATA — это 4-канальный видеосервер от Hikvision. Он обрабатывает видеосигнал с 4-х аналоговых камер с использованием аппаратного сжатия по стандарту H.264 и сохраняет его на HDD до 4 ТБ, что позволяет создавать архив на срок до 2 месяцев.
Информация передается на монитор через интерфейс RS232 или 1 RS485 или напрямую в сеть через RJ45.
IP камеры
При использовании цифровых фотоаппаратов промежуточное оборудование не требуется. И, несмотря на дороговизну, популярнее их использование в офисных сетях.

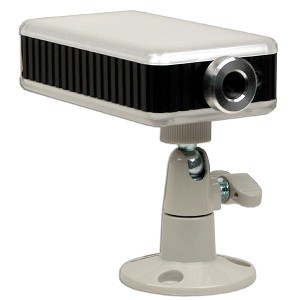

IP-камера Aviosys Video Security — может использоваться без дополнительного программного и аппаратного обеспечения. Имея интегрированный WEB-интерфейс и сервер, камера этого типа нуждается только в локальном IP-адресе для полноценной работы в сети.
Видео с него можно отправлять на хранение и обработку на обычный компьютер. Аппаратное сжатие видео по стандарту M-JPG позволяет подключить до 5 таких камер к обычной корпоративной сети.

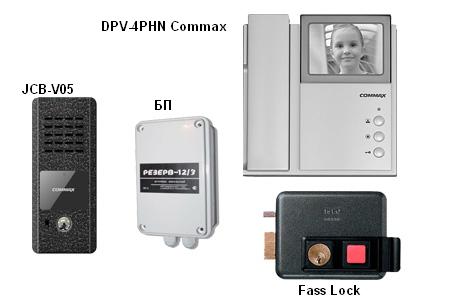

Есть готовые модульные системы, которые можно использовать как видеодомофон на дачу.
В настоящее время становится все более популярным такое устройство, как видеодомофон, потому что этот функциональный и удобный прием поможет вам почувствовать себя защищенным. Подробнее о моделях видеодомофонов читайте в этой статье.
Им можно управлять из любой точки сети с помощью стандартных браузеров, поддерживающих ActiveX. В камере есть встроенная флэш-память, которая используется для периодического обновления прошивки устройства.
Наличие аппаратного детектора движения позволяет настроить работу таким образом, чтобы при возникновении тревожного события фото или видео автоматически отправлялись на FTP-сервер и / или сервер электронной почты.

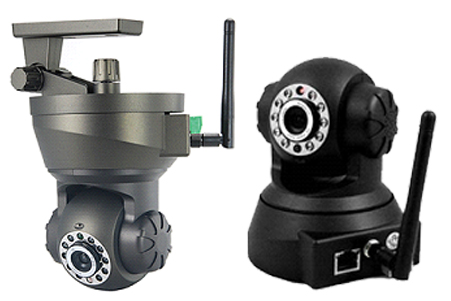

UP035W — это камера Wi-Fi, которая используется вместе с любым маршрутизатором Wi-Fi, который поддерживает стандарт EEE 802.11 b / g для беспроводной передачи данных.
Использование таких устройств оправдано, если в помещении, где предусмотрено видеонаблюдение, все выходы в локальную сеть заняты и установка дополнительного удаленного концентратора сети невозможна.
Возможно устройство полноценной системы видеонаблюдения через офисную локальную сеть на 2-5 камер.
Если планируется система видеонаблюдения в офисе из 10-15 устройств, целесообразнее создать параллельную специализированную сеть.
