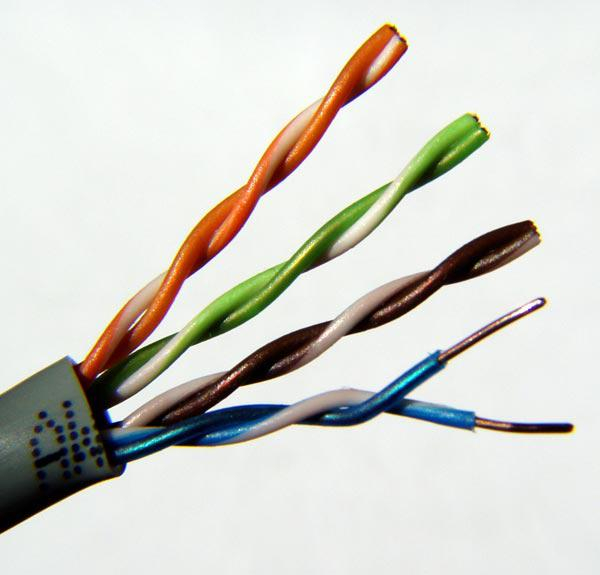

Видеонаблюдение по витой паре: что это и для чего? Витая пара — это кабель, в котором каждый проводник отдельно изолирован, а их пары скручены с определенным количеством витков на единицу длины. Скручивание выполняется для уменьшения влияния внешнего и поперечного (внутреннего.

Кабель используется во многих отраслях промышленности и в строительстве, в том числе при устройстве сетей видеонаблюдения.

Благодаря специальным адаптерам его можно использовать для передачи сигналов как с цифровых IP-камер, так и с аналоговых устройств.

Видеонаблюдение по витой паре: Принцип передачи видеосигнала

Составной видеосигнал, поступающий по витой паре, является однополярным и несимметричным.

С помощью специальных устройств, внешних или встроенных в камеру, он преобразуется в два симметрично противофазных сигнала.

Как и при передаче по коаксиальному кабелю, видеосигнал ослабевает с расстоянием, и на него, хотя и в меньшей степени, влияет электромагнитное излучение от кабелей и устройств питания.

На приемной стороне линии установлено оборудование, преобразующее дифференцированный видеосигнал. То есть на композитный вход устройства записи и / или отображения поступает композитный сигнал — аналоговый, усиленный и отфильтрованный на предмет помех.

Наружное видеонаблюдение — это сочетание аппаратного и программного обеспечения, которое используется на открытом воздухе и обеспечивает наблюдение за открытым пространством в любых климатических и погодных условиях.

Если говорить об эффективности скрытого видеонаблюдения, то она очень высока. Современные технические средства позволяют руководителю компании видеть, что делают его сотрудники на своих рабочих местах, даже если они находятся за сотни километров от офиса. Подробнее о скрытых системах видеонаблюдения читайте на нашем сайте.

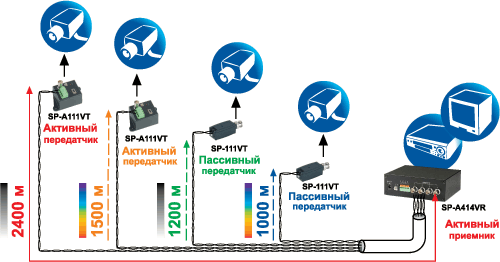

Приемное и передающее оборудование, используемое в сетях на витой паре для видеонаблюдения, может быть пассивным и активным. Обычно для сетей с дальностью передачи до 600 м используются пассивные пары устройств, у которых есть только соответствующий трансформатор.

На таком расстоянии сигнал немного ослабевает и качество видео не ухудшается.

Видеонаблюдение по витой паре: Приемники и передатчики

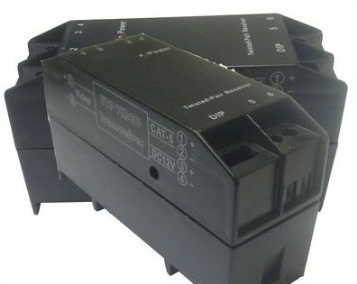

NV-653T

Активный, с усилителем, передатчик видеосигнала. Обеспечивает передачу качественного цветного и черно-белого изображения на расстояние до 1,6 км.

Имеет встроенную молниезащиту, дистанционный переключатель. Может использоваться как в паре с активным ресивером, так и самостоятельно.

Видеонаблюдение по витой паре: Типы кабеля

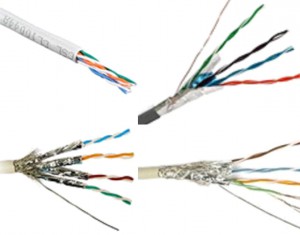

Кабель витая пара, используемый для видеонаблюдения, отличается наличием и типом экранирования витых пар.

Это может быть алюминиевая фольга, полиэтиленовая пленка, заземленная медная или стальная оплетка.

UTP — это незащищенный кабель без экранирования. Покрыт оболочкой из ПВХ.

Альтернативная маркировка FTP F / UTP или S / STP: под ПВХ изоляцией находится экран из фольги, защищающий все 4 пары скручиваний.

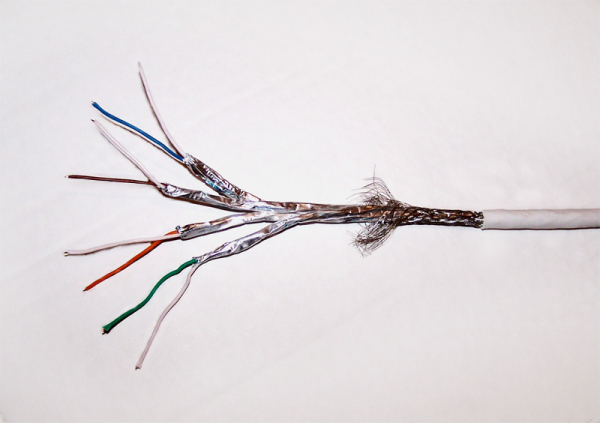

Альтернативная маркировка STP S / FTP — экранированный и экранированный кабель. Каждая из 4 пар витков защищена собственным экраном из фольги. Дополнительная медная или стальная оплетка размещается поверх всех пар под внешней изоляцией.

SF / UTP: каждый отдельный провод не имеет индивидуальной защиты. Кабель защищен парой экранов: фольгой, оплеткой, общей для всех пар.

Под изоляцией из ПВХ помещается неизолированный металлический заземляющий провод. Его задача — обеспечить контакт между частями экрана, если разделение происходит из-за чрезмерного изгиба или растяжения.

Линия отрыва, обычно нейлоновая, используется для разрезания внешней оболочки из ПВХ, если требуется доступ к сердцевине. Его использование исключает повреждение изоляции жил.

Каждый из представленных типов кабелей может иметь одножильную и многожильную жилую структуру. Использование одножильного кабеля не предусматривает прямого подключения к удаленным устройствам. Применяется для укладки статических сетей в ящики, заканчивающиеся розетками.

Кабели витой пары лучше переносят скручивание и имеют меньший радиус изгиба. Но у него большой коэффициент затухания сигнала, поэтому он не используется для подключения устройств, находящихся на большом расстоянии.

Обычно используется для коммутационных кабелей, которые подключают устройства к розеткам.

Толщина кабеля может варьироваться от 5 до 9 мм в зависимости от толщины жил, оплетки и внешней изоляции. Цвет внешней оболочки кабелей, используемых внутри, белый или серый.

Для прокладки снаружи зданий используются кабели с дополнительной защитой из влагостойкого полиэтилена, который наносится на оболочку из ПВХ и имеет преимущественно черный цвет.

Оранжевый цвет внешнего кожуха указывает на использование негорючих материалов.

Эти кабели не выделяют дым при нагревании; их установка допускается вблизи вентиляционных каналов и систем кондиционирования.

Категории UPT

Международный стандарт ISO 11801 регулирует производство кабелей UPT по 7 категориям. Категории 1 и 2 имеют частоту передачи 0,1 МГц и 1 МГц.

Они используются исключительно для распространения звука при телефонной связи или передачи информации через модем. Категории 3 и 4 передают сигналы в диапазонах 16 МГц и 20 МГц и со скоростью передачи данных не более 10 Мбит / с и 16 Мбит / с соответственно.

Они малопригодны для прокладки сетей в системах видеонаблюдения.

Категории 5 и 5e — устаревшие типы кабелей. Используемые диапазоны частот 100 МГц и 125 МГц позволяют передавать видео со скоростью от 100 до 1000 Мбит / с.

Кабель 5e более устойчив к наведенным электромагнитным воздействиям. Подходит для передачи видеосигналов с аналоговых камер.

Категория 6 и 6A — используется в перечне стандартов с 2008 г. Используемые диапазоны частот 250 МГц и 500 МГц. Применяются для прокладки высокоскоростных и мегабитных локальных сетей. Кабель витая пара подходит для видеонаблюдения в системах с большим количеством цифровых камер, подключенных через коммуникатор или концентратор.

Категория 7, учитывая, что в соответствии с ISO 11801 каждая пара и вся оплетка в этом кабеле экранированы, на самом деле это S / FTP. Частота 600-700 МГц со скоростью передачи до 100 Гбит / с.

Его нецелесообразно использовать в системах видеонаблюдения из-за высокой стоимости и помех, которые может создавать экранирование.

Преимущества использования витой пары в видеонаблюдении

Сети на основе витой пары превосходят коаксиальные кабели почти по всем параметрам.

Дальность передачи.

На истинный коэффициент затухания сигнала в коаксиальном кабеле влияют многие параметры, начиная от производителя, сечения и температуры окружающей среды, до года изготовления кабеля и условий его хранения, что может ухудшить рабочие параметры на 1,5. -2 раза.

На практике это может быть от 0,5 дБ / м до 5 дБ / м.

Максимальный коэффициент затухания сигнала витой пары зависит от часто передаваемого сигнала и должен соответствовать стандарту ISO / IEC 11801.

Вмешательство. Кабель витой пары изначально проектировался таким образом, чтобы выдерживать внешние и внутренние помехи. Напротив, коаксиал — это асимметричная линия, очень чувствительная к электромагнитным полям.

Полное экранирование делает этот кабель очень дорогим расходным материалом.

Легкость установки. Хотя коаксиальный кабель прочнее, витая пара имеет меньший радиус изгиба и тоньше, что облегчает вставку в коробки.

Параллельная передача. Видеосигнал с 4 аналоговых камер может передаваться по витой паре, только по коаксиальному каналу.

Масштабируемость сети. Если вам нужно установить дополнительные устройства в точке удаленного мониторинга, просто добавьте сетевой концентратор или коммуникатор. Количество подключаемых камер может быть увеличено до количества портов -1.

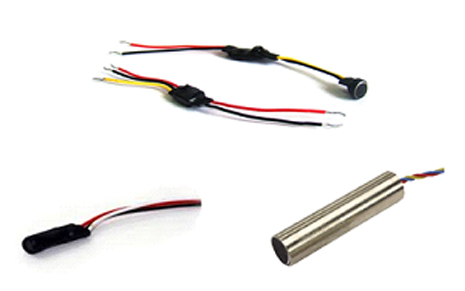

Камеры видеонаблюдения, используемые с микрофоном, не смогут обеспечить четкую запись и передачу звука.

При установке многоабонентской сети видеодомофонов наиболее эффективны модульные системы. Их можно разделить на два типа: цифровые системы и системы прямого вызова. Для получения дополнительной информации о многосемейном видеодомофоне для повышения коллективной безопасности прочтите эту статью.

Питание по тому же кабелю. Многие новые IP-камеры не имеют специальной розетки.

Они получают электроэнергию для работы по витой паре по технологии POE (Power over Ethernet). Включает несколько стандартов передачи энергии.

Наиболее распространенными на данный момент являются стандарт 802.3af, который передает 15 Вт, и стандарт 802.3at, который передает 24 Вт.
