Видеонаблюдение за автомобилем: Правильно установленная качественная система видеонаблюдения в автомобиле может значительно упростить жизнь автолюбителю и избавить его от многих проблем и финансовых затрат. Преимущества очевидны:
Инспекторы боятся камеры как огня, ее наличие позволит более уверенно поговорить с представителем ГИБДД о предполагаемом нарушении правил и «решить проблему на месте».
В случае автоподбора информацию, полученную с автомобильного регистратора, можно успешно использовать в суде, видео послужит доказательством при восстановлении событий в случае аварии.
Контроль обстановки в салоне особенно полезен водителям такси. Камера заднего вида обеспечит дополнительную безопасность и удобство при парковке;
Подключение видеорегистратора к сети GSM обеспечит дополнительный уровень защиты от кражи.
Видеонаблюдение для автомобиля: Требования к системе
Продолжительность ролика составляет не менее одного дня и цикл процесса записи. Автофокус и возможность регулировки зума на максимальный приближение дадут преимущество при обгонах.

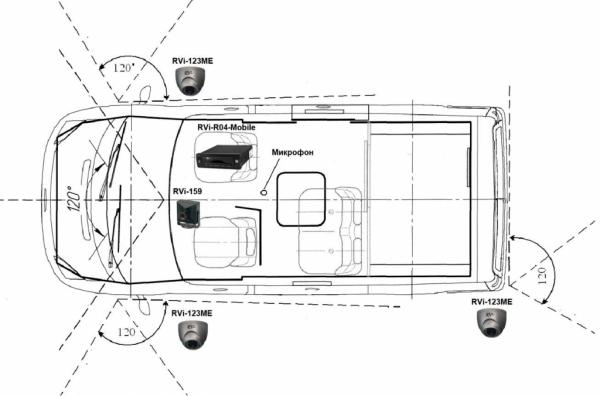

Светочувствительность камер должна обеспечивать качественное изображение сумерек и быстрое падение яркости освещения. Установка камер должна обеспечивать круговой обзор, а дата и время должны отображаться на снятом видео.
Легкий доступ к информации и стандартные кодеки для быстрого просмотра на месте и перезаписи на другие носители: CD, DVD, Flash и карту памяти USB.
Возможность установки аудиосистемы в салоне. Рекомендуется установить на сиденье водителя активный микрофон, обращенный к предполагаемому положению инспектора, когда он останавливается.
Существует множество готовых решений для видеонаблюдения от компаний: SAMSUNG, D-link, Panasonic, InterVision, Axis, Atis, Smartec, Evidence, Vision Avtech, Rainbow, Infinity, Dahua, Optivision, Qtum, DV-Tech, Brickcom, Lightwell, LuxRiot и многие другие.
Сервер видеонаблюдения — важнейшая часть системы видеонаблюдения, или как ее еще называют CCTV. Более подробная информация о серверах видеонаблюдения на нашем сайте.
Надежность и работоспособность системы при высокой влажности и широком диапазоне температур, нечувствительность к вибрациям.

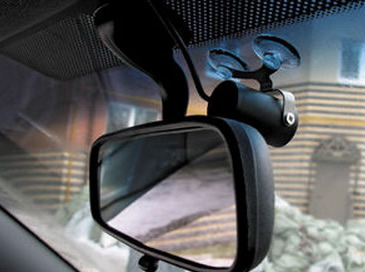

Установка видеонаблюдения в автомобиле должна быть максимально незаметной, а эксплуатация — простой и безопасной.
Видеонаблюдение для автомобиля: Правила монтажа
Видеорегистратор и монитор необходимо установить таким образом, чтобы в случае аварии они не упали со своих опор и не представляли опасности для водителя и пассажиров.
Камеры не должны мешать обзору водителя.
Установка оборудования должна производиться таким образом, чтобы избежать ненужных дырок в панелях и отделке салона, не исключена необходимость модернизации или демонтажа системы.
абсолютно исключена установка застежек на крышках отсеков подушек безопасности или рядом с ними.
Элементы видеонаблюдения не должны закрывать технические отверстия системы отопления.
Не должно быть посторонних предметов или клея, которые уменьшают видимость перед объективами камеры или в их поле зрения.
Вся система должна иметь минимальную внешнюю видимость.

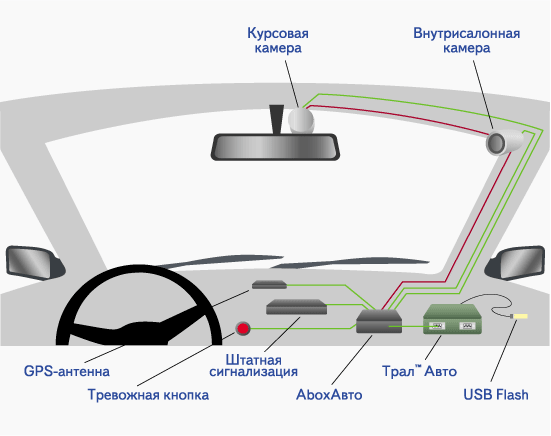

Видеонаблюдение для автомобиля: Структура системы

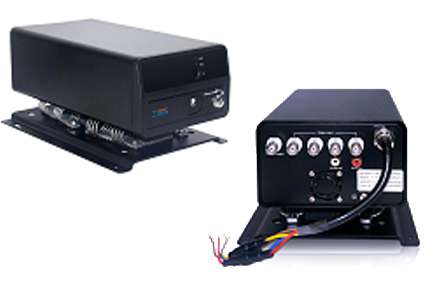

Лучший DVR-403 Mobile-S
Видеорегистратор — это фундаментальная часть всей системы, он выполняет основные функции по записи, обработке и воспроизведению информации с камер.
Устройство отличается высокой устойчивостью к вибрациям и ударам. Рабочие температуры от -300С до + 500С.
Возможность подачи питания на камеры от выхода стабилизации +12 В. К видеорегистратору можно подключить 4 камеры через разъемы BNC и микрофон через вход RCA. Используемый кодек сжатия M-JPEG позволяет просматривать изображение покадрово. Качество изображения на мониторе 720×576 Рис.
Запись может производиться в двух уровнях качества 640×272 Pic и 320×136 Pic со скоростью 25 кадров в секунду, которые необходимо разделить на 4 канала приема информации.
На передней панели есть выход USB, который используется для передачи данных на флешку. Устройство оснащено 2,5-дюймовым жестким диском SATA 1×750 Gb, который при самом низком качестве изображения может хранить информацию с камеры до одного месяца.
Что касается электромеханических жестких дисков, то срок их службы на отечественных дорогах ограничен несколькими годами. Чтобы избежать постоянной замены, вы можете купить SSD без движущихся механических частей.

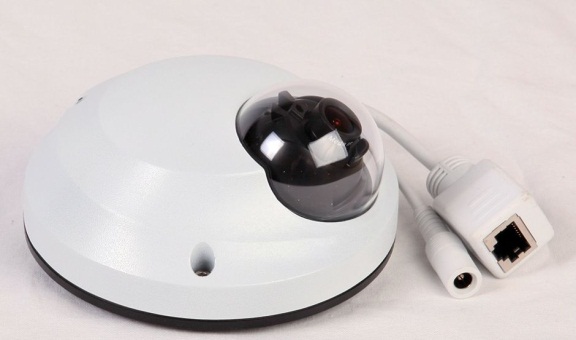

Камера FPV M-811B2.
Матрица SONY 1/3 «CCD позволяет камере захватывать цветные изображения размером до 420 ТВЛ в стандарте видео PAL. Основными параметрами для выбора камеры FPV являются автоматический баланс белого и компенсация задней подсветки.
Без этого при светочувствительности не менее 0,5 лк его ночное использование будет бесполезным. Еще одно важное значение — угол обзора по горизонтали. Подбирать его нужно таким образом, чтобы с места установки был виден весь капот автомобиля.
В данном случае это 640. Камера имеет герметичный корпус со степенью защиты IP66.
|
|
KPC-S190 — камера заднего вида Оборудована цветной ПЗС-матрицей 1,4 дюйма от SHARP.
Качество изображения по видеостандарту PAL на уровне 420 ТВл, с чувствительностью 1 лк. Степень защиты IP54. Обе камеры оснащены объективами, которые можно менять местами для изменения угла обзора. Устройства обладают высокой надежностью и могут работать при температурах от -400С до + 500С. |
|
|
KPC-S190 SP1 — камеры приборной панели и / или приборов в автомобиле. Для съемки внутри салона достаточно черно-белой камеры. Кроме того, его светочувствительность намного выше, чем у цветных, и составляет 0,05 лк.
ПЗС-матрица 1/3 «производства SONY способна передавать изображения с качеством 420TVL, что соответствует 500×582 Рис. |
Чувствительность микрофона для системы видеонаблюдения автомобиля можно выбрать не очень высокой. Для этого вполне подойдет МКУ-3П.
Достоинством представленной модели является возможность ручной регулировки усиления сигнала, которая происходит благодаря встроенному потенциометру.
Коэффициент усиления можно регулировать в широком диапазоне от 5 до 300 единиц.

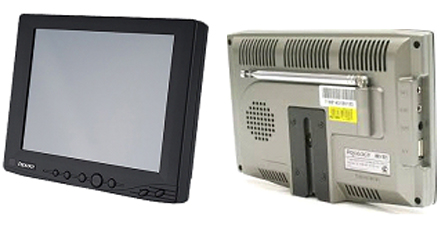

Для отображения данных подойдет любой автомобильный телевизор с видеовходом RCA, например PROLOGY HDTV-707S.
Портативный ЖК-телевизор, способный принимать изображения в форматах PAL, SECAM, NTSC. Он имеет 2 видеовхода RCA и один аудиовход.
Питание от сети 12 В постоянного тока, в комплект входит блок питания от прикуривателя.
Диагональ 178 мм.
Готовые наборы систем видеонаблюдения для установки в автомобиль
Производители автомобилей выпускают множество устройств для определенных модельных рядов или даже для конкретных моделей автомобилей.
Эти устройства, как правило, имеют совместимый с модельным рядом автомобилей дизайн, широкий набор функций и высокие технические характеристики, которые не ограничиваются только системой видеонаблюдения за автомобилем.

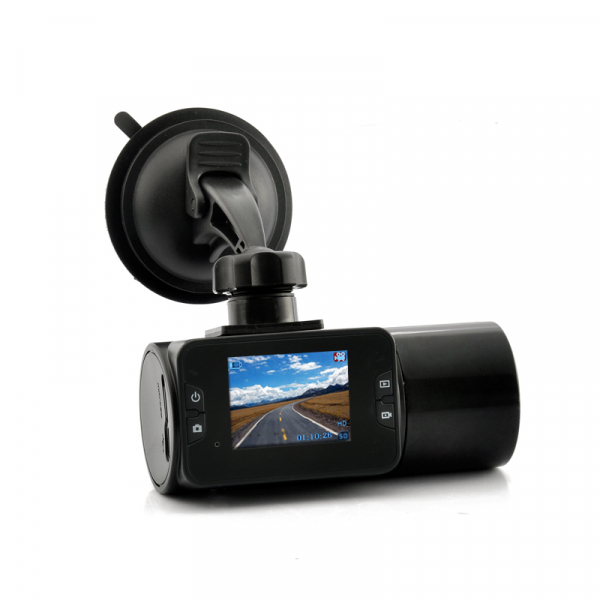

Автомобильный видеорегистратор HD — очень экономичный вариант
Комплектация комплекта минимальна: подстаканник, держатель для установки на самолет, шнур питания от прикуривателя, дата-кабель USB-Mini USB, диск с драйверами.
Видеоинформация в качестве 1280×720 на скорости 30 fps записывается на MicroSD, но только в шестом классе. Фотографии сделаны на 5-мегапиксельную матрицу с разрешением 2560×1920.
К сожалению, на этом функциональность устройства заканчивается. Настроек записи практически нет, все видео записываются по 2 минуты, с паузами 2 секунды. Ночной режим активируется вручную.
Задавать время еще более неудобно, оно регулируется файлом TXT, который вы должны сами записать на MicroSD.
Но при всех недостатках очень доступная цена делает устройство очень популярным.

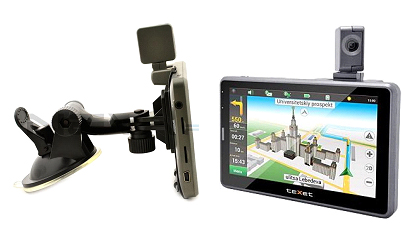

Видеорегистратор Texet TN-525HD — все в одном
Если предыдущая модель была функционально доработана только для видеосъемки, то у этого устройства есть несколько областей применения.
Устройство работает под управлением Windows CE 6.0 и имеет 4 ГБ встроенной памяти. Есть 2 слота для карт памяти до 32ГБ, один из них используется для записи информации с видеорегистратора.
Цифровой видеорегистратор оснащен матрицей CMOS 1/4 дюйма и встроенным кодеком M-JPEG, который обрабатывает изображения с качеством 1280 × 720 со скоростью 30 кадров в секунду.
Корпус камеры можно поворачивать на 2700, а угол обзора достигает до 1200. Специальная программа синхронизирует устройство с ПК и может показывать, помимо времени и даты, координаты того места на карте, где находится камера был снят видео фильм.

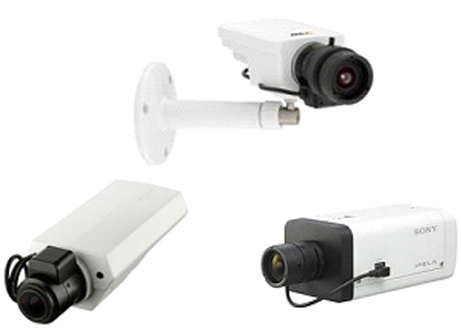

Ограничения разрешения сигнала по вертикали, налагаемые на аналоговые камеры стандартами PAL или NTSC, не применяются к IP-камерам. О том, как выбрать IP-камеру наблюдения, читайте на нашем сайте.
Учитывая широкий спектр факторов, влияющих на оборудование для записи видео и передачи сигнала, производители разработали множество моделей устройств для оптимальной работы в различных условиях. Подробнее о сетевых IP-камерах читайте в этой статье.
Есть встроенный детектор удара — G-сенсор, информация о котором также появляется на кадрах при активации.
Устройство видеонаблюдения за автомобилем — вещь очень полезная во всех отношениях, но главное — дисциплинирует самого водителя, что обеспечивает дополнительную безопасность на дороге.
