Проектирование системы видеонаблюдения на конкретном объекте следует начинать с выбора типа камеры: аналоговой или цифровой. Выбор типа цифрового или аналогового видеонаблюдения зависит от многих параметров.
Сделать выбор между ними не так просто, как кажется, ведь у каждого вида есть свои достоинства и недостатки.
Хотя аналоговые системы считаются морально устаревшими, их использование широко распространено для мониторинга малых и средних объектов: офисов, домов, дач, автостоянок. Но есть ряд требований безопасности, которым удовлетворяют исключительно цифровые устройства.
Сравнение основных параметров поможет в выборе оптимального типа оборудования для решения конкретных задач.
Видеонаблюдение цифровое или аналоговое: способ получения и передачи видеосигнала
В цифровых системах видеонаблюдения оцифровка происходит однократно, это исключает любое изменение качества изначально полученного изображения.

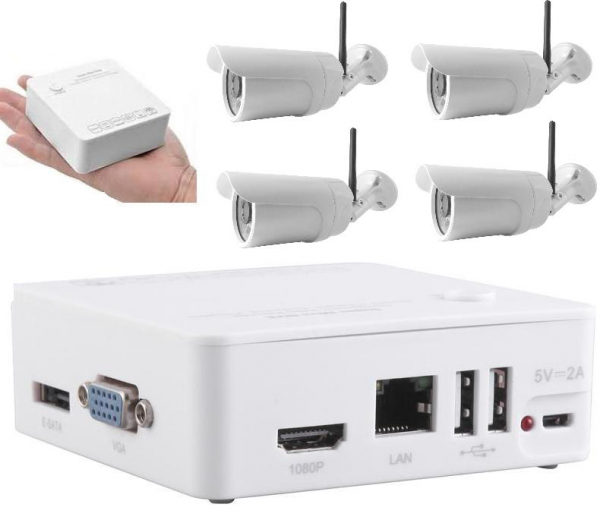

Использование IP-камеры в качестве сетевого устройства позволяет просматривать изображение не только из локальной сети, но и из Интернета.
Передавая информацию через беспроводные сети Wi-Fi, GPS не требует дополнительных устройств. Во многих моделях все дополнительные модули интегрированы в саму камеру.

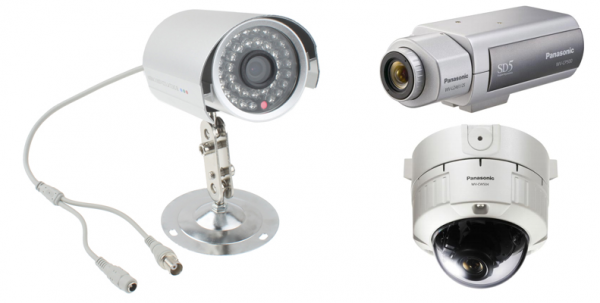

Аналоговое видеонаблюдение. Попадая на ПЗС-матрицу, световой поток преобразуется в видеосигнал с помощью различных аналого-цифровых преобразователей, как в камере, так и в записывающем устройстве.
Повторная оцифровка сигнала значительно снижает качество записи. Передача видеоинформации в аналоговом потоке очень чувствительна к внешним воздействиям электромагнитных полей.

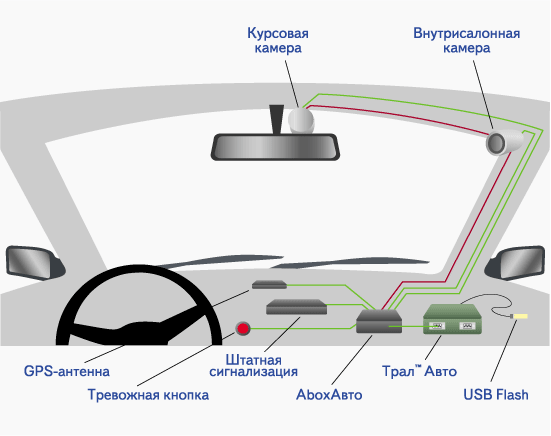

В случае автоподбора информацию, полученную с помощью видеонаблюдения за автомобилем, можно успешно использовать в суде, видео послужит доказательством для восстановления событий при ДТП.
При использовании внешних камер, особенно PTZ-камер и камер с тепловизионным кожухом, возникает вопрос, хватит ли мощности 15,4 Вт на кабель. Подробнее об особенностях и стандартах использования систем IP-видеонаблюдения читайте в этой статье.

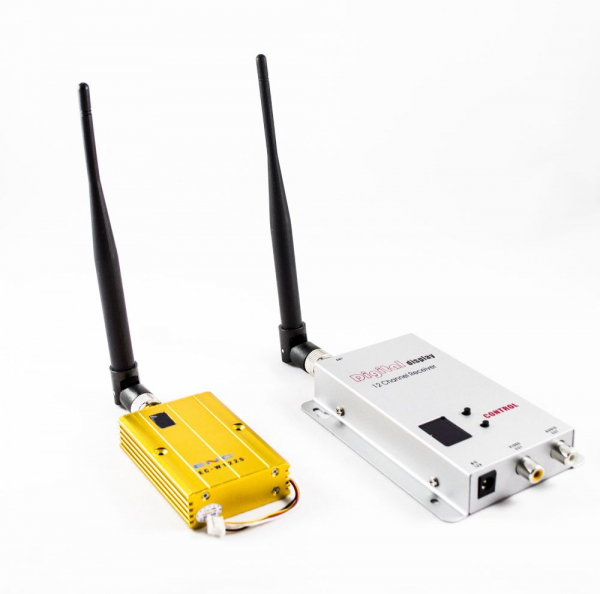

Максимальное расстояние передачи изображения без потери качества составляет от 200 до 600 м в зависимости от сечения и экранирования кабеля. Беспроводная передача сигнала возможна только с использованием дополнительного оборудования.
Качество изображения

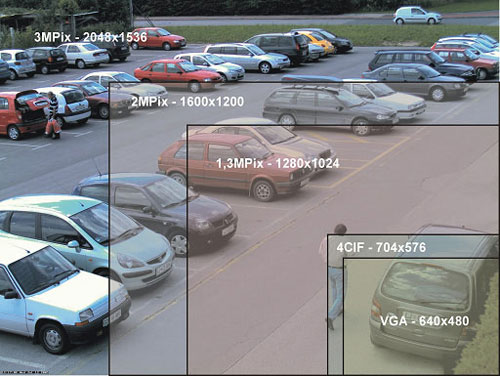

Матрицы CCD и CMOS IP-камер имеют разрешение от 1 до 10 мегапикселей, что обеспечивает высокое качество изображения в диапазоне от 640×480 до 2560×2048 и выше.
Аналоговые системы видеонаблюдения работают по телевизионным стандартам PAL — 720×576 и / или NTSC — 720×480. Это соответствует цифровому разрешению 0,4 мегапикселя.
Не забывайте, что в цифровых видеорегистраторах DRV аналоговый сигнал повторно оцифровывается перед записью на жесткий диск.
Наиболее популярные форматы, используемые для этого, — CIF — 320×240 и D1 — 720×480. Несмотря на значительную потерю качества изображения при использовании стандарта CIF, он остается очень популярным, поскольку имеет в 4 раза меньшую громкость, чем D1.
Видеонаблюдение цифровое или аналоговое: Подача питания и запись звука

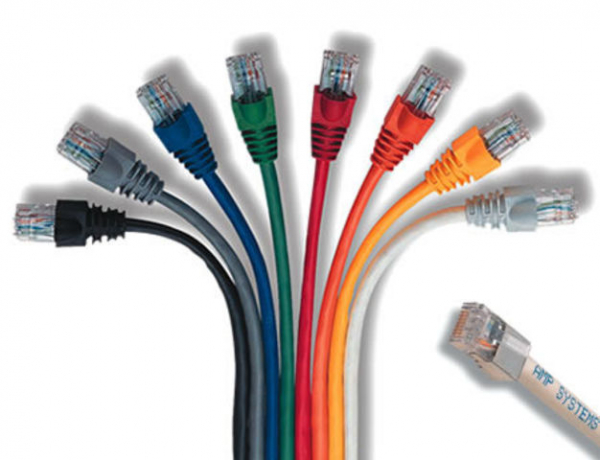

В цифровых системах разработанный и внедренный стандарт IEEE 802.3af позволяет запитать IP-камеру по витой паре без использования специального силового оборудования.
Электроэнергия к соответствующим кабелям подается от переключателей и преобразователей, поддерживающих этот стандарт.
Коммутационное оборудование разных производителей абсолютно совместимо с разными моделями IP-камер.
Аналоговая камера может получать питание непосредственно от сети через сетевой фильтр и источник питания, используя коаксиальный кабель в сочетании с дополнительными проводами и через экранирующую оплетку обычного одножильного коаксиального кабеля.
Прием, запись и синхронизация аудиопотока
В цифровом видеонаблюдении аудиоинформация обрабатывается и синхронизируется прямо в камере.
В некоторых моделях камер звуковой поток имеет двойную направленность, что позволяет не только принимать, но и передавать звук на объект наблюдения.

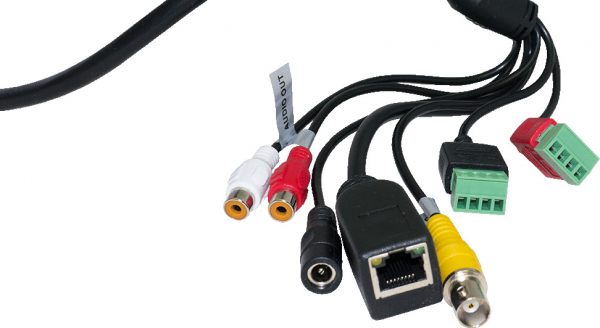

Передача звука осуществляется по тем же кабелям и переключателям и не требует дополнительных затрат.
В аналоговых системах видеонаблюдения звук передается исключительно по отдельным выделенным каналам передачи звука.
Поворотные устройства
Пакетная передача данных в цифровом видеонаблюдении по кабелю витой пары позволяет не только передавать команды на механизмы PTZ по одному и тому же кабелю, но также управлять масштабированием, принимать и интерпретировать сигналы тревоги, поступающие от датчиков (движение, дым, газ, температура и т д).
В аналоговых системах требуется дополнительный многополюсный кабель для питания и управления исполнительными механизмами позиционирования.
Управление осуществляется с помощью специального устройства с джойстиком или клавиатурой.
Интеллектуальные системы обработки информации и масштабируемость
IP-камеры можно предварительно запрограммировать на работу по различным событиям: движение, срабатывание внешних детекторов, по временным интервалам.
Анализ данных может происходить как на удаленном устройстве, так и непосредственно на камере, изменяя чувствительность к свету, распознавая изображения, запрещая передачу изображений отдельных областей и т.д.
Аналоговые камеры обычно работают непрерывно, записывая большие объемы видео. Для поиска нужной информации используется фильтр временного диапазона. Других программных и аппаратных свойств для анализа информации практически нет.
Масштабируемость
Чтобы добавить дополнительную IP-камеру в готовую систему, просто подключите ее к настроенной сети Ethernet или настройте беспроводной маршрутизатор для приема сигнала.
Для каждой новой аналоговой камеры потребуется отдельный кабель. Цифровые видеорегистраторы DRV имеют ограниченное количество каналов для приема информации.
И хотя в некоторых из них есть возможность установки дополнительных карт, стоимость минимального обновления сети видеонаблюдения будет намного выше.
Совместимость
Для малых и средних цифровых систем видеонаблюдения совместимость не является ключевой проблемой.
Многие современные модели камер имеют встроенные протоколы передачи информации, большинство из которых используются в сетях Ethernet, такие как стандартные TCP, UDP и многие другие.
Но в больших сетях с большим количеством камер используются специальные NAS-серверы. Они выполняют только функцию отправки файлов и имеют собственный протокол передачи данных — SMB или Onvif.
При их использовании необходимо убедиться, что выбранная IP-камера поддерживает этот сетевой протокол.
Аналоговый сигнал имеет стандартизованную структуру, что позволяет подключать камеры любого производителя к любому устройству видеозаписи и хранения информации. Это утверждение верно и при замене любого устройства в сети на более современное.
Безопасность
IP-камеры могут шифровать аппаратную информацию, передаваемую с использованием различных протоколов. Это особенно актуально для передачи по беспроводным сетям.
Внешний доступ к камере и ее настройкам может быть многоуровневым. Некоторые модели передают не только видео, но и данные о времени, месте, причине активации, последнем пользователе.
Программы для сохранения и обработки видеоинформации имеют систему многоуровневого доступа и защиты от несанкционированного входа в базу данных.
Даже извлечение видеофайла из базы данных может оказаться бесполезным. Для его просмотра могут потребоваться специальные кодеки.
Аналоговое видеонаблюдение. Специального программного обеспечения или встроенных аппаратных методов шифрования передаваемой информации нет. Вы можете установить пароль только для входа в DVR, а информацию можно получить прямо со снятого жесткого диска.
Полученные результаты
Но что выбрать для цифрового или аналогового видеонаблюдения? Подведем итоги:
При сравнении всех характеристик цифровые системы видеонаблюдения намного предпочтительнее аналоговых. Даже с учетом немногочисленных недостатков, связанных со стоимостью цифровой камеры.
Но если сравнить цену не только камеры, но и кабеля, и его прокладки, обязательной покупки аналоговых запоминающих устройств DRV, общая стоимость средней цифровой сети становится сопоставимой с аналоговой сетью и большой сетью быть меньше.
Разработанные производителями оборудования, они обычно совместимы с узким кругом устройств от одного производителя, имеют функциональность, ограниченную сохранением сжатия, и требуют знаний для настройки системы видеонаблюдения.
Даже если для установки аналоговой системы видеонаблюдения были закуплены новейшие устройства, а коаксиальный кабель был самого высокого качества, эти соединенные вместе элементы не гарантируют качественного изображения. Для получения дополнительной информации о помехах видеонаблюдения аналоговому сигналу перейдите по этой ссылке.
Это связано с возможностью использования компьютеров и сетевого оборудования, поддерживающих открытые стандарты, используемые при выпуске новых устройств всеми производителями в отрасли.
Это значительно упрощает модернизацию и расширение существующих сетей видеонаблюдения и создание новых с использованием существующих серверов хранения.
Дополнительная экономия может быть достигнута за счет частичного использования существующей инфраструктуры передачи данных.
