Классическое использование видеодомофона предполагает удаленное общение с посетителем, возможность удаленно управлять замком двери в подъезде или квартире.
Фактически, это все функциональные возможности, которые потребитель мог получить в начале использования систем видеодомофона.
Но современные разработки обладают гораздо большими возможностями, а по своим функциям близки к профессиональным автоматизированным системам СКУД с видеозаписью. Немаловажную роль в этом сыграла возможность сохранения информации в ручном и автоматическом режиме.
До недавнего времени блоки памяти представляли собой громоздкие устройства, которые приходилось крепить к видеодомофону винтами. Теперь почти все модели имеют некоторый объем встроенной памяти, которую можно использовать для сохранения текущих настроек, и слот microSD.
Типы запоминающих устройств
Старые модели видеодомофонов с черно-белыми камерами по-прежнему обладают довольно обширным функционалом. Классическими представителями этого типа устройств являются линейки A4-F (2, 2C, F3) производства Aurine.
Эти модели немного отличаются по внешнему виду и имеют практически идентичный функционал. Возможность подключения до 4 дверных домофонов и двух вызывных устройств в единую систему.
Каждая панель управления может быть оснащена дополнительным модулем памяти A-VM 64, который имеет 64 МБ внутренней памяти. Таким образом, система получит до 256 МБ дополнительной памяти. Но поскольку все панели управления в сети имеют одинаковый статус, можно использовать память для сохранения изображений только параллельно.
То есть фотография посетителя будет снята на каждом устройстве хранения. Модели DPV — 4PF2 от Commax и HA — 201 от HYUNDAI обладают схожими возможностями.
Карта памяти Micro SD
Kocom KCV-A374SD LE — помимо возможности подключения дополнительных устройств: аудиотрубок, камер видеонаблюдения, электромеханических замков и внешних панелей, есть слот для подключения дополнительной памяти SDHC. Видеодомофон с картой памяти принимает до 32 Гб.
Камеры входной панели активируются при нажатии звонка, а блок управления имеет функцию «цифрового фотоальбома» и может показывать всем посетителям время и дату фотографии. Для портативных видеодомофонов съемная карта памяти — единственное устройство, на которое записываются фото- и видеоматериалы. Как правило, объем памяти уменьшен до 2 Гб.
Качество изображения тоже довольно скромное. Основной упор делается на фотографии посетителей, сделанные по нажатию кнопки вызова, но возможна запись видео небольшими фрагментами по 30 секунд каждый, активируемыми датчиком движения.
Процесс хранения информации происходит непрерывно и циклически, при этом самые старые фрагменты перезаписываются.
Самыми популярными и распространенными модельными рядами являются REC SENSOR, REC BLACK, REC PLUS, Universal (1 + 1, 1 + 2, 2 + 2).
Запоминающие устройства USB, HDD
Более современные модели домофонов имеют гораздо больше возможностей по разводке сети, подключению дополнительных устройств, в том числе накопительных. Slinex GL-08 — имеет стандартный жесткий диск SATA 2,5 ″ 320 Гб.
Само устройство устроено таким образом, что доступ к жесткому диску, расположенному в специальном отсеке, можно осуществлять, не снимая устройство со стены. Помимо стандартной, для модели этого уровня контактной шины для подключения дополнительных камер, замков и других устройств есть 2 выхода USB.
К ним можно подключить дополнительные модули памяти. Устройство поддерживает до 1 Тб общей емкости жестких дисков. Возможно подключение к ПК через разъем LAN, стандартный RJ45. Существуют специализированные программы видеонаблюдения для просмотра видео с жесткого диска.
Учитывая, что само устройство работает с операционной системой Linux, для полноценного удаленного управления устройством с компьютера необходима совместимая версия операционной системы.
Управление функциями видеодомофона осуществляется с помощью сенсорных кнопок на мониторе или манипулятора мыши (подключается через порт USB). Устройство предоставляет достаточно возможностей для использования этого объема памяти. Запись информации с любого внешнего видео- и аудиоустройства происходит в ручном режиме, при срабатывании детектора движения, по расписанию, при звонке с внешнего блока, при срабатывании сигнализации. Представленная модель обладает внушительным набором функций, но имеет один существенный недостаток — это высокая стоимость.
Internet, ПК
Чтобы уменьшить количество исполняемых модулей и упростить систему, некоторые функции (сохранение и передача информации) могут быть перенесены на другие устройства. Для этого немецкая компания Mobotix разработала IP-видеодомофон T24, поддерживающий стандарт передачи данных VoIP / SIP.
В стандартную комплектацию устройства входит внешний блок с видеокамерой, динамиком, микрофоном и клавиатурой. При нажатии кнопки вызова или срабатывании детектора движения (если эта функция настроена) дверная станция подключается через локальную сеть к компьютеру или IP-телефону.
Также имеется специализированная IP-панель внутренней связи, работающая по протоколу VoIP. Функциональность самой панели управления снижена, так как большая часть функций делегирована внешним устройствам управления (ПК, смартфон и т.д.).

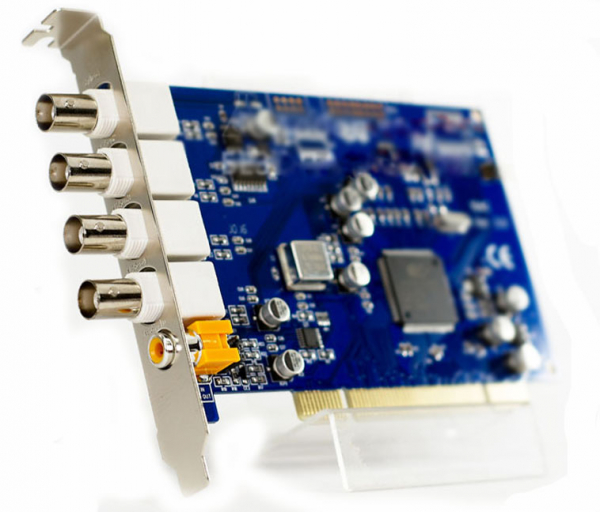

Платы видеонаблюдения на базе персонального компьютера PCI устанавливаются в разъем материнской платы. Для этого необходимо снять кожух компьютера, возможно, сломать одну из полос, закрывающих доступ к разъемам установленной детали.
Аналоговые камеры широко используются в системах безопасности парковок, складов, офисов, гостиниц и т.д. Подробнее об аналоговых камерах можно прочитать здесь.
А для видеодомофона остался процесс переключения дополнительных исполнительных модулей:
- Mx2wire — это модификатор для любого двухпроводного кабеля питания PoE с выходом RJ-45.
- MX-232-IO-Box — внешний модуль автоматики и коммутации по RS 232;
- MX-GPS-Box — внешний модуль с дополнительными датчиками температуры и света для внешних устройств;
- MX-Patch-Box — переходник для подключения внешней камеры через разъемы RJ-45;
- MX-NPA-Box — инжектор PoE для питания внешних устройств;
Все представленные устройства используются на открытом воздухе, имеют диапазон рабочих температур от -30 до +60 ° C и степень защиты IP65. Использование модульной техники построения системы видеодомофона позволяет создавать сети любой сложности, а также удешевлять приобретение только необходимых элементов системы. Возможно подключение дополнительного, обычного и ночного освещения, RFID — считывателей карт (считывателей проксимити карт) и др.
IP-видеодомофон позволяет просматривать видео в режиме ON-Line с любого мобильного устройства с доступом в Интернет.
В комплект входит программное обеспечение, позволяющее не только просматривать архив и реальный просмотр, но и удаленно управлять всеми устройствами, программное обеспечение совместимо с Windows Mobile, RIM BlackBarry, Android, Apple iPhone, Symbian.

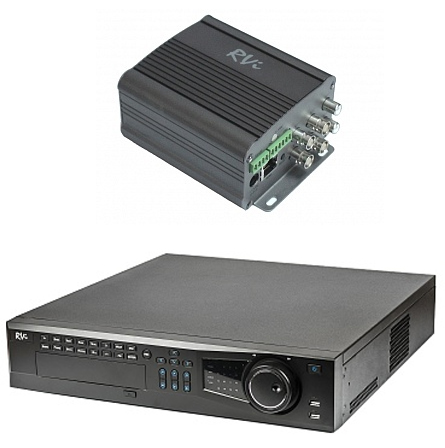

IP-видеосервер, видеорегистратор
Представленные устройства могут использоваться параллельно с видеодомофонами в качестве внешних запоминающих устройств. Подключение возможно только к внешним дуплексным панелям. Для этого нужно вставить в линию разветвителя выходной видеосигнал.
Желательно брать прибор того же производителя, что и видеодомофон. В этом случае к силе выходного сигнала предъявляются особые требования. Если видеорегистратор находится на расстоянии более 50 м, требуется дополнительное оборудование для усиления сигнала. Недорогие модели вызывных панелей не гарантируют достаточной мощности выходного сигнала, так как не оснащены дополнительным ИК-освещением и датчиками движения.
Запись будет производиться нажатием кнопки вызова или временной настройкой видеодомофона. Использование видеосервера (RVi-IPS4100) предлагает немного больше возможностей, поскольку помимо перехвата и сохранения видеосигнала появляется возможность быстрого просмотра информации через Интернет.
Для установки видеодомофона с внутренней радиостанцией необходимо выбрать и подготовить места для установки панели вызова и вызывной станции. Важно помнить, что большинство рассматриваемых устройств предназначены для использования с дверьми толщиной не более 70 мм и не менее 30 мм. О том, как подключить видео-глазок, читайте здесь.
Помимо приема различных видеосигналов, некоторые устройства имеют возможность принимать и аппаратно синхронизировать аудиоряд, что позволит вам получать полноценные сообщения. Вся информация, поступающая на видеосервер, передается на ПК по сети Ethernet. Устройство получает питание от сетевого кабеля на витой паре по технологии POE. Это значительно упрощает установку устройства, так как нет необходимости подключать локацию к дополнительному источнику питания.
