Система видеонаблюдения обеспечивает не только постоянный мониторинг ситуации на контролируемом объекте, но и сохранение полученной информации.
В будущем его можно использовать для анализа событий, например, доказательств в суде, для аналитических расчетов.
При создании системы видеонаблюдения с записью установщикам необходимо решить ряд технических проблем: совместимость передаваемого сигнала с записывающим устройством; снижение качества записываемого сигнала — степень сжатия; минимальный требуемый объем и характеристики блоков памяти в структуре системы.
Аналоговый DVR видеорегистратор
Принцип работы довольно простой. Аналоговые камеры подключаются к устройству через коаксиальные кабели. Сигнал, который они передают, кодируется и преобразуется в один из форматов, поддерживаемых устройством.
Затем он записывается на HDD. Вы можете просматривать и работать с видеоархивом прямо на диктофоне. Обычно прошитое программное обеспечение использует операционную систему Linux или с помощью внешних программ через локальную сеть и Интернет.

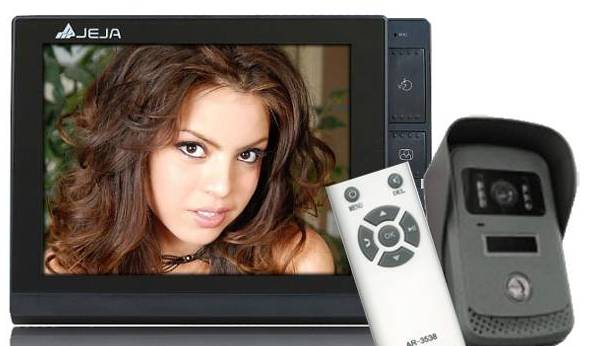

Согласованный видеодомофон обеспечивает хорошее качество изображения без малейших искажений.
Благодаря современным технологиям вы можете контролировать свой дом, территорию в любой точке мира — будет доступен Интернет. Подробнее о том, как подключить видеонаблюдение к Интернету, читайте здесь.
Типичный представитель современных моделей ATIS DVR-8904KM.
Он имеет 4 входа BNC, через которые принимается видеосигнал, и три видеовыхода разного формата и назначения:
- VGA для обычных мониторов;
- NC для подключения к антенным выходам обычных телевизоров.
- HDMI для TFT-мониторов и телевизоров высокой четкости;
Обработка входящего изображения выполняется в формате H.264, поэтому максимальное разрешение сохраняемого изображения составляет 960 × 576.
Дополнительный внешний интерфейс включает несколько портов USB (в данном устройстве 2) для подключения мыши и дополнительного модуля памяти. Порт для передачи сигналов управления поворотными устройствами — RS-485. RJ45 для подключения к локальной сети.
NVR сетевые видеорегистраторы в цифровых IP системах
Предназначен для сбора и хранения видеоданных, передаваемых IP-камерами по сетям на витой паре.
Хотя видеосигнал, поступающий на устройство, уже имеет цифровую структуру, видеорегистраторы NVR выполняют дальнейшую обработку и сжатие, оптимизируя изображение для архивирования.

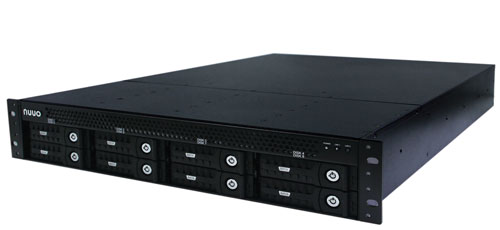

Примером такого устройства является NVR NUUO NT-8040EU.
Специально разработанная операционная система: Titan NVR, встроенный в Linux, имеет дополнительный плагин NuClient, который позволяет системе быть совместимой с платформами Windows и Mac.Как и большинство цифровых систем NVR, устройства можно масштабировать.
Базовая конфигурация для 4 цифровых камер может быть расширена до 64. А количество жестких дисков SATA может быть увеличено до 8.
Гибридные (комбинированные) системы
Это устройства, способные записывать, хранить и анализировать видеосигнал с аналоговых камер через входы BNC и цифровых камер, объединенных в сеть через сеть RJ45.
Такие рекордеры HVR (HDVR) в основном используются в сложных масштабируемых сетях видеонаблюдения, в которых есть камеры обоих типов.

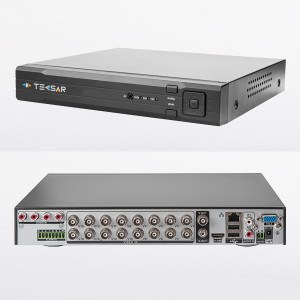

Tecsar B162-2D2P-H
он способен работать одновременно в трех режимах, при этом качество записи будет следующим:
- DVR — D1 — 2 канала, CIF — 14 каналов;
- NVR — 8 каналов, например, 960 изображений, или 4 канала, например, 720 изображений, или 2 канала, например, 1080 изображений.
- HVR — D1 — 2 аналоговых канала, цифровые каналы с разрешением 1 — 1080 изображений и 1 — 720 изображений или 7 аналоговых каналов как D1 и 1 цифровой — например, 720 изображений.

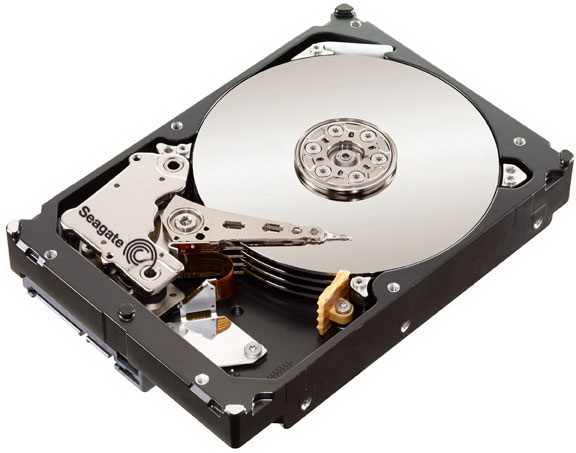

Информация записывается на жесткий диск SATA II емкостью до 3 ТБ.
Этот небольшой объем компенсируется возможностью записи на жесткий диск USB, перенаправления в сетевое или облачное хранилище или записи на USB CD и DVD-RW в автоматическом режиме.
Устройство поддерживает передачу данных 3G и Wi-Fi, после установки дополнительного оборудования. Имеет интерфейс для управления поворотными камерами.
Видеосервер
Действительно, это устройство аналогично по базовой функциональности высокопроизводительному гибридному видеорегистратору, но все же есть некоторые отличия.
Возможность подключения нескольких аналоговых камер различных моделей и производителей.
Быстрая качественная обработка сигналов и хранение информации в более высоком разрешении. Обширный функционал тревог и технических уведомлений.
Возможность подключения не только видеокамер, но и других внешних аварийных, сигнальных и сигнальных устройств. Визуализация изображений и любой другой информации, передаваемой детекторами и сенсорами по различным каналам передачи информации: визуальным, E-Mail, 3G, FTP.
Функциональные программные пакеты с модульной масштабируемостью и широким набором аналитических программ.
Стойка для видеосервера Axis — это фактически стоечный сервер для установки и питания совместимых с AIXS 240Q, AXIS 241Q, AXIS 241S видеокарт .
Flash память и облачные хранилища

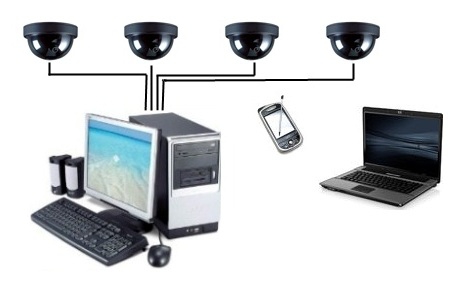

Он используется не только для резервного копирования, быстрого копирования данных с видеомагнитофонов, но и как основное запоминающее устройство в системах с небольшим количеством камер. Обычно в сочетании с картами видеоввода, встроенными в ПК.
Еще одна область использования SD-флэш-карт — их установка непосредственно в IP-камеры, где они могут использоваться в качестве основных запоминающих устройств, аварийных резервных копий, в случае отключения от видеомагнитофона или в качестве буфера передачи информации при подключении сетей перегрузки.
Облачное хранилище — наиболее перспективное направление в развитии систем удаленного видеонаблюдения. Для использования в таких сетях подходят не только современные модели IP-камер, но и обычные аналоговые.
Информация с них может быть перенаправлена в облачное хранилище через видеосерверы, поддерживающие функцию VSaaS.
Объем и срок хранения записей видеонаблюдения зависят от компании, предоставляющей эти услуги. В настоящее время лидерами являются Axis и их сервис Axis AVHS, DSSL — Trassir Cloud и на национальном рынке компания Satellite Innovation.
Расчет объема устройств памяти для видеоархива
Записи видеонаблюдения архивируются столько, сколько необходимо, однако большинство современных видеомагнитофонов имеют циклическую функцию, при которой новая информация перезаписывается поверх старой.
Обычно на дисках данные хранятся в течение 30 дней, но если по закону или технически необходимо иметь архив на более длительный период, вы можете увеличить объем дискового пространства.
рассчитать необходимое значение можно без привлечения специалиста «высокого класса». Требуемый объем — это количество камер, умноженное на время записи для непрерывной съемки и умноженное на объем качества изображения.
На практике рекомендуется умножить полученное число на коэффициент безопасности 1,15.
Из всей формулы может возникнуть вопрос только о соотношении качества сигнала и занимаемой им громкости:
- CIF — 352 x 288 изображений до 125 МБ в час;
- HD Ready: изображения с разрешением 1280 x 720 до 500 МБ в час;
- SXGA — 1280 x 1024 Pic, до 560 МБ в час;
- D1 — Изображение 720 x 576 — 224 МБ в час;
- VGA — 640 x 480 изображений до 180 МБ в час;
- 4CIF — 704 x 576 Pic до 250 МБ в час;
- Full HD — изображения с разрешением 1920 x 1080 до 1,12 ГБ в час.
Все данные представлены для скорости записи от 5 до 10 кадров в секунду, достаточной для отслеживания любого события и объекта. С увеличением скорости записи пропорционально увеличится объем занимаемого места.
вы можете значительно уменьшить объем вводимых видеоданных с помощью программного обеспечения, ограничив время съемки или настроив аппаратный или программный детектор движения.
Черно-белое изображение имеет меньший объем, чем цветное изображение, и в IP-системах можно настроить глубину передаваемого цвета, а также уменьшить объем до того же размера разрешения на 20-30 %.
Кодеки компрессии
Кодеки — это программы, встроенные в оборудование видеокамер или видеомагнитофонов. Их можно разделить на два типа: покадровые и межкадровые, которые обрабатывают последовательность изображений.
MJPEG, JPEG2000 покадрово: выполнять сжатие каждого отдельного кадра, что способствует высокому качеству и четкости изображения без помех и артефактов.
Программы, которые используют неподвижные изображения для анализа, используют эти кодеки. Но уровень сжатия видео у них ниже.
Межкадровый H.264, MPEG4, Motion Wavelet хорошо сжимают данные благодаря большому количеству математических вычислений. И, как следствие, использование высокопроизводительных микросхем увеличивает стоимость устройств, использующих эту технологию.

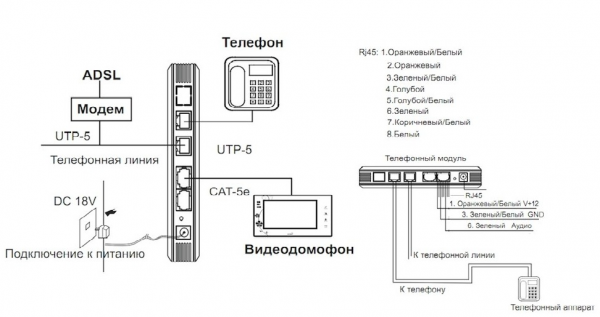

В видеодомофоне с 2 мониторами оба модуля управления в сети имеют полный контроль над внешними устройствами. Функция открытия дверей, отображение видеосигнала и многое другое.
Миниатюризация достигла точки, когда и камера, и блок питания, и устройство для передачи или хранения данных устанавливаются в настолько маленьком корпусе, что его можно спрятать в самом неожиданном объекте или месте. Подробнее о беспроводном мини-видеонаблюдении читайте на нашем сайте.
Межкадровый MxPEG — разработанный Mobotix, сочетает в себе качество покадровых кодеков и, благодаря более простому алгоритму, сжимает лучше, чем стандарт H.264, и требует меньше ресурсов.
На практике такой идеальный кодек работает только в том случае, если часть изображения в кадре статична или динамика изменений не слишком высока.
