Структура сигнализации.
Датчики — это устройства, устанавливаемые непосредственно в охраняемых зонах. Они подключены к панели управления.
Панель управления (устройство безопасности, панель, панель управления) — базовый блок управления, панель управления (например, панель управления «Болид»). Он получает информацию от подключенных внешних устройств, подает напряжение на световую и звуковую сигнализацию и генерирует командные сигналы для других исполнительных модулей (GSM, телефон).
Предупреждающие устройства. Контролируются устройствами панели управления для информирования ответственных за вторжение на охраняемый объект.
Принцип построения охранной сигнализации

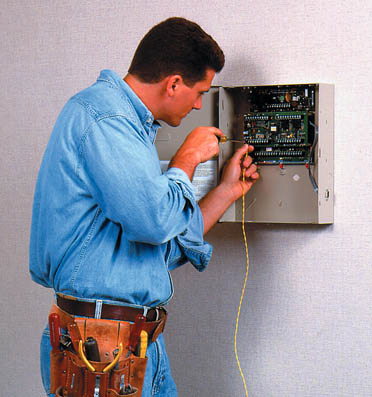

ПКП — это центр, вокруг которого построена система охранной сигнализации. Выбор места установки определяется на месте, в пределах охраняемого помещения, в недоступном для посторонних лиц месте, удобном для последующего обслуживания.
Подведено питание (желательно иметь свой автоматический выключатель), уменьшено количество кабелей, проложенных над датчиками, сигнальными приборами и прочими приборами. Для обеспечения работоспособности при отключении электроэнергии внутри установлена аккумуляторная батарея.
Для индикации и управления (например: постановка / снятие с охраны объекта защиты) используются внешние или встроенные дополнительные модули. Место установки выбирается исходя из версии и функционального назначения. Их локализация возможна как внутри (клавиатура, приемник радиоуправления), так и снаружи охраняемого объекта (устройство доступа). Обмен данными между панелью управления и панелью управления осуществляется по проводке.
Датчики устанавливаются в помещениях охраняемого сооружения. Кабель подводят от одного датчика к другому, образуя петлю с обязательным вводом в базовое устройство.
Производители выпускают ряд датчиков, предназначенных для наблюдения за ситуацией вне помещений: датчики движения в герметичных и сложных внешних корпусах на основе лазерных лучей. Они подключены одинаково.
Устройства световой и звуковой сигнализации устанавливаются в местах, где их работа видна снаружи (фасады зданий, пост физической охраны), к ним подключается кабель связи с ПКП. Можно подключить несколько устройств. В этом случае необходимо убедиться, что блок управления вырабатывает мощность, необходимую для работы этих устройств. В противном случае оповещение подключается к отдельному источнику питания через дополнительные управляемые контакты реле.
Для удаленной передачи информации о состоянии объекта используется сотовая, иногда телефонная связь. Для этого устанавливается дополнительное оборудование, которое подключается к базовому устройству по собственной схеме подключения.
Основные типы датчиков охранной сигнализации и места установки
Датчик движения (объема) — это пассивный приемник инфракрасного излучения.
Срабатывание (размыкание контактов внутреннего реле) ИК-датчика инициируется, когда движущийся объект с температурой выше температуры окружающей среды (человек) входит в зону покрытия. Стандартные углы обзора составляют 70-110˚, поэтому рациональное место установки — угол помещения, обеспечивающий эффективное покрытие объема помещения. Высота установки 2,2 — 2,4 метра от пола.
Во избежание ложных срабатываний, место установки должно находиться вдали от отопительных приборов и радиаторов отопления. Не рекомендуется монтировать его перед оконными проемами, не закрытыми плотными шторами.
Солнечные лучи часто вызывают ложные срабатывания либо из-за освещения фотодетектора, либо из-за нагрева.

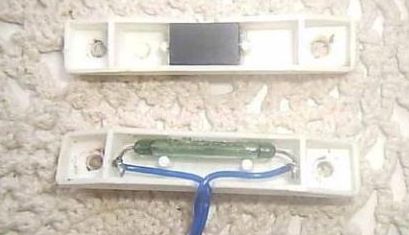

Геркон представляет собой пассивный магнитоконтактный датчик.
Состоит из двух частей: магнита и геркона. Активация инициируется разделением магнита и контакта. Устанавливается на двери и окна. Магнит на открытой створке на расстоянии 5-20 см от внешнего края створки сверху или (реже) сбоку.
Группа герметичных контактов (с проводами или клеммами) на коробке напротив замыкающего магнита на расстоянии 0-5 мм друг от друга. Менее 5 мм лучше для надежной работы. Контакт открывается при открытии дверей, окон. Случайное размещение магнитов рядом с герконом исключено, чтобы избежать «заедания» контакта.
К датчикам безопасности относятся следующие устройства: разбитие стекла, микроволны, микроволны, комбинированные и лазерные (см. Типы датчиков движения и их применение). Датчики температуры, влажности, уровня и пожарные подключены к цепи сигнализации. В автономных сигнализациях своими руками они используются по желанию.

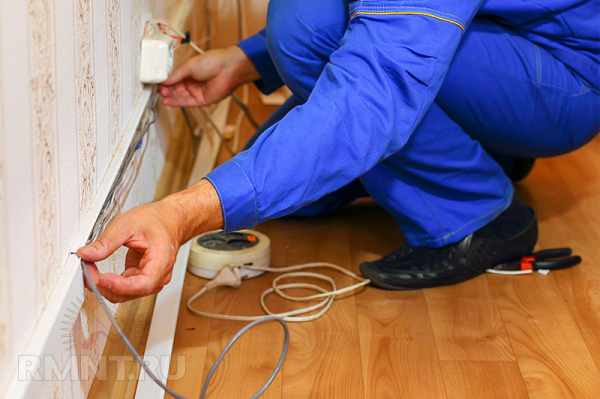

Кабельная проводка охранной сигнализации
Сенсорные шлейфы прокладываются кабелем КСПВ или КСПВеП с сечением жилы 0,4-0,5 мм или аналогичными характеристиками. Использование других типов кабеля не рекомендуется. Кабель TRV неудобен в использовании.
При аналогичном сечении жилы цветовой маркировки нет. Толстые проводники по техническим условиям не требуются. Кроме того, использование толстого кабеля (в том числе UTP) усложняет установку и подключение из-за жесткости и проблем с переключением и фиксацией в клеммной колодке датчиков и панели управления, предназначенной для зажима кабелей небольшого сечения (см. Монтажные материалы: крепления, кабели и Разъемы).
Количество жил кабеля в цепи не менее 2 при подключении герконов, не менее 4 при подключении объемных и других датчиков. Если необходимо проверить открытие корпусов датчиков, необходимы 2 дополнительных провода для подключения тамперного контакта.
Если в кабеле подключено более одной петли, количество жил увеличивается в 2 раза.
Связь с приборами индикации и управления осуществляется кабелем КСПВ. Иногда один и тот же кабель используется для подключения световых и аудиоустройств. Однако эти устройства имеют большой ток потребления, в связи с чем для подключения желательно использовать кабель сечением более 0,5 мм, например, ШВВП 2 * 0,75.

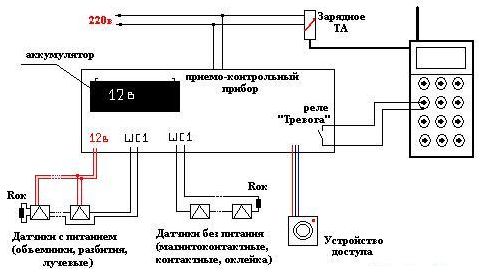

Пример схемы подключения охранной сигнализации своими руками.
Организация и подключение шлейфов охранной сигнализации
Рекомендуется включать в контур менее 4 датчиков, это облегчит последующее обслуживание. Допускается включение в один шлейф различных типов датчиков, но лучше сделать логическое разделение, например, вывести датчик объема и геркон отдельными линиями (см. Схемы датчиков движения).

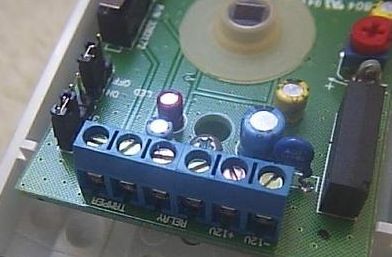

Провод подключается путем разрыва жилы кабеля, подключенного к клемме + AL (Z) базового устройства, к нормально замкнутым контактам реле (RELAY, C, NC или с другим кодом согласно паспорту датчика) датчиков движения.
Контакты + 12В, общ. (+ AUX, GND или с другой маркировкой согласно паспорту датчика) подключается блок питания, который берется с контактов + 12V, Common. (+ AUX, GND или с другой маркировкой согласно паспорту панели управления) панель управления.
Герконы подключены без питания. В последнем датчике после контактов реле установлен оконечный резистор, который последовательно подключается к цепи на общем проводе. (GND) для подключения шлейфа в панели управления.
Панели управления имеют отдельные контакты для питания сирены. Кабель подключается к контактам СЗУ (BELL или с другой маркировкой согласно техпаспорту ПКП) и к соответствующему ПКП в устройствах сигнализации.
Категория устройств, обеспечивающих связь с владельцем или передачу сообщений, подключается по собственной схеме подключения, прилагаемой к описанию оборудования (см. GSM-сигнализация своими руками).
На схеме подключения показан пример коммутируемой организации без соответствующего дополнительного оборудования. Телефон вскрывается и к кнопке вызова припаиваются жилы кабеля, которые подводятся к нормально разомкнутым контактам реле. Когда срабатывает сигнализация, контакт замыкается, имитируя нажатие кнопки. Телефон набирается по последнему номеру, введенному для звонка на телефонном аппарате.
Если в приборе нет дополнительных реле, через которые организован состав, устанавливается дополнительное реле, работающее с напряжением 12В (РЭС, РМ, автомобильное), которое подключается к контактам СЗУ базы устройство.
Подключение устройств охранной сигнализации и сигнализации. Автоматическая вставка.
Для управления сигнализацией используются отдельно установленные элементы: доступ к устройствам с помощью сенсорных клавиш памяти, клавиатуры, пульты дистанционного управления и т.д.
Тип подключаемых устройств определяется возможностями базового устройства, установленными производителем. Эти модули имеют контакты со своими обозначениями, которые подключаются к контактам ПКП с такой же маркировкой.
Будильник может быть автоматически поставлен на охрану по времени. Постановка на охрану возможна, если выделенный шлейф (шлейф) сигнализации замкнут (открыт), например, когда двери закрыты. Эти функции конфигурируются в соответствии с описанием контрольной панели и программируются при настройке тревоги.
