Если правильный ответ на эти вопросы — видеодомофон, данная статья поможет вам разобраться в особенностях его использования.
В статье дана наглядная схема подключения электрозамка к видеодомофону, обозначены проблемы установки и эксплуатации.
Назначение и общая схема
Видеодомофон — это домофон с возможностью визуализировать посетителя и предоставить ему доступ в комнату без необходимости прямого контакта с ним.
В настоящее время разрабатывается большое количество вариантов этих устройств.
Они могут отличаться :
- тип дисплея: цветной, черно-белый, ламповый, жидкокристаллический;
- тип воспроизведения звука: с мобильного или на большой громкости, а также с мобильных телефонов с поддержкой 3G;
- тип клавиатуры: сенсорная или тактильная;
- тип замка: электромеханический или электромагнитный.

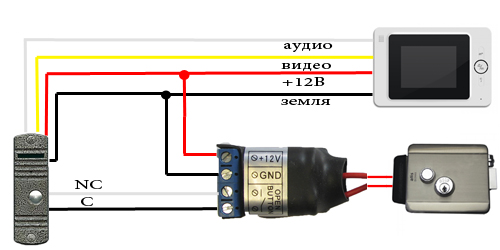

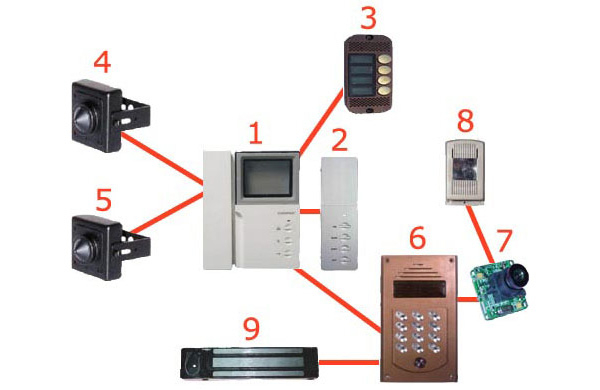

Схема подключения состоит из:
-
- непосредственно видеодомофон с монитором и кнопками управления;
- вызывная панель с кнопкой, камерой и микрофоном;
- электрический или электромагнитный замок;
- электромагнитное реле;
- блок питания 12В;
- соединительные провода.
Основные соединения

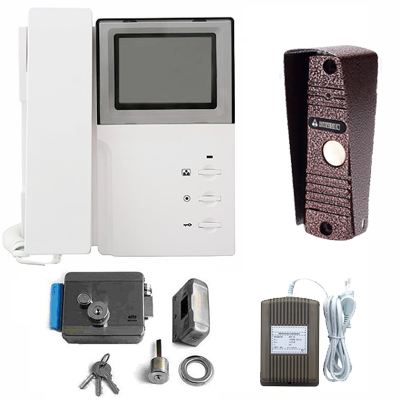

Рассмотрите возможность подключения встроенного видеодомофона к электрозамку.
Блок видеодомофона подключается к внешнему блоку четырьмя проводами: два провода для подключения источника питания, кабель для подключения видео- и аудиосигналов.
Во избежание путаницы на клеммную панель видеодомофона обычно наносят цветные обозначения и символы.
Соединительные провода необходимо выбирать с той же цветовой кодировкой, что и изоляционная оплетка.
На внешней панели, помимо цветных проводов для подключения к видеодомофоне, есть еще пара дополнительных проводов для подключения к электрическому или электромагнитному замку.
Электрический или электромагнитный замок имеет всего два провода для подключения к источнику питания. Включение замка соответствует состоянию закрытия замка, отключение питания — противоположному событию, например, он был открыт.
Уличные беспроводные камеры наблюдения отличаются от обычных тем, что они используют Интернет-протокол вместо обычного видеокабеля для передачи захваченного видео. Эти камеры оснащены сетевыми устройствами и имеют собственный IP-адрес.
При покупке IP-камеры с датчиком движения особое внимание следует уделять разрешению, диапазону ИК-подсветки и минимальной освещенности, позволяющей обнаруживать движение. О том, как выбрать такую камеру, читайте здесь.
Электромагнитное реле имеет обмотку управления и контактную группу с реверсивным контактом. Катушка управления реле питается от внешнего блока. Группа контактов подключает и снимает питание электрического (электромагнитного) замка путем замыкания и размыкания перекидного контакта.
могут использоваться автомобильные реле со съемной контактной коробкой.
Электропитание необходимо для обеспечения зажигания электрозамка (электромагнит.
Схема доступа на базе контроллера Z-5R
Схема подключения контроллера видеодомофона предполагает подключение контроллера Z-5R (K). Контроллер представляет собой отдельную 9-контактную плату для подключения кабелей связи под слотом.
Описание контакта:
1 — подключение внешнего зуммера;
2 — контакторное соединение;
3 — земля (меньшая мощность);
4 — подключение кнопки открывания двери;
5 — подключение внешнего светодиодного индикатора (индикатор плюс);
6 — подключение звонящего контакта;
7 — подключение вывода внешнего источника питания +12 В;
8 — подключение отрицательного провода источника питания;
9 — подключение датчика двери.
Контакты 1, 5, 9 не являются обязательными для подключения.
Порядок подключения

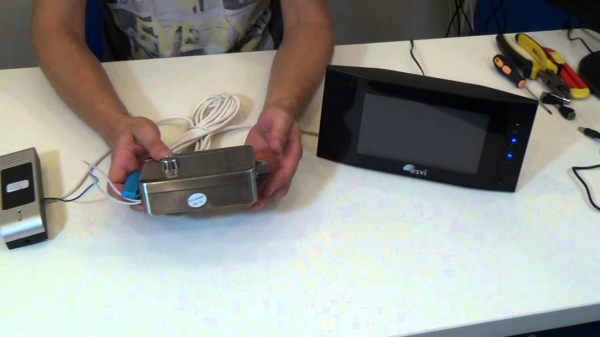

Рассмотренная последовательность действий поможет ответить на вопрос, как подключить электрозамок к видеодомофону.
Видеодомофон громкой связи и внешняя кнопочная панель соединены группой из 4 проводов для обеспечения воспроизведения аудио и видео информации.
Контакты питания обмотки реле замкнуты с контактами вызывной панели.
Электро (электромагнитный) блок подключается к источнику питания в разрыв контактов реле. Отрицательный провод блока питания можно подключить непосредственно к замку, а его преимущество намотано через контакты реле.
Блок видеодомофона подключен к электросети.
Правильно собранная схема начинает работать сразу, то есть при подаче питания электромагнитный замок закрывается.
Подключение для Z-5R

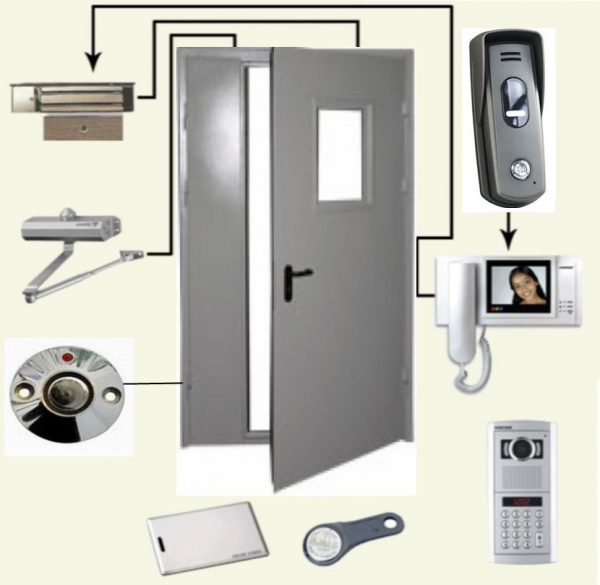

В том случае, если контроль доступа осуществляется на контроллере Z-5R, в систему, помимо контроллера, входит источник питания +12 В (аккумулятор), электрический замок, кнопка выхода, ключи доступа и считыватель ключей.
Если ключи не зарегистрированы в памяти контроллера, их необходимо зарегистрировать. При включении питания плеер издает звуковой сигнал, уведомляя о том, что он готов к работе.
Изготовленный мастером ключ подносится к считывателю и записывается в память контроллера. Также запрограммированы все остальные ключи, к которым будет доступ. Для этого контроллер переходит в режим записи звуковым сигналом.
IP-камеры для дачи адаптированы к различным погодным условиям. Они не выходят из строя ни в сезон мороза, ни в дождь. Качество ночных снимков обеспечивает встроенная инфракрасная подсветка.
Для установки и начала работы с 3G камерой необходим мобильный телефон с 3G SIM-картой. Беспроводные камеры видеонаблюдения 3G работают по принципу обычного видеозвонка, поэтому вы всегда должны находиться в зоне покрытия. Подробности здесь.
Поднеся ключи доступа к считывателю, они программируются. Через некоторое время считыватель выводится из режима записи, замок блокируется, а предъявление ключей приводит к его разблокировке.
Контроллер имеет возможность записывать ключи без мастер-ключа. Когда питание отключено, перемычка становится в положение 3. Питание подключено, контроллер готов к считыванию ключей доступа, отображается ключ доступа, информация считывается, питание отключено.
Перемычка снята, контроллер переведен в рабочий режим, питание подключено. Контроллер снова готов к работе.
Работа электромагнитного замка и возврат в исходное состояние
Видеодомофон включен. В этом случае загорается индикатор питания. Вызов осуществляется с вызывной панели кратковременным нажатием кнопки.
Входящий сигнал при нажатии кнопки видеодомофоном преобразуется в аудиосигнал. С помощью кнопки отпирания дверного замка на видеодомофоне происходит прерывание звукового сигнала, размыкается цепь питания реле и открывается дверь.
Состояние отключения электромагнитного замка поддерживается реле, которое в течение определенного времени получает от вызывной панели соответствующий сигнал.
По истечении этого времени задержки электромагнитное реле снова активируется, и замок переходит в закрытое состояние.
Установка
необходимо выбрать места для подключения видеодомофона и внешней панели и установить их.
Электромагнитный замок находится на двери. Он должен располагаться так, чтобы панель притягивалась как к движущейся стороне двери, так и к замку — к неподвижной стороне.
В стене заранее прокладываются соединительные провода, делается потайная прокладка или прячется в металлической гофре. Кабели подключаются к видеодомофоне согласно схеме подключения.
При установке электронного замка с поддержкой мобильной связи необходимо предусмотреть точки крепления антенны и кабеля к ней от внешней панели, которые не являются антивандальными.
Типовые неисправности
Типовыми неисправностями видеодомофона можно считать следующие ситуации.
Постоянный поток звонков: для решения этой проблемы предлагается проверить отсутствие короткого замыкания между аудиолинией (обычно желтый провод) и корпусом (черный провод);
Нет вызовов: эта проблема обычно вызвана обрывом аудиолинии или шасси;
Нет видео, не сопровождается звуком: проблема обычно связана с обрывом или коротким замыканием в блоке питания (красный провод) или обрывом корпуса (черный провод);
Нет изображения, есть звук. В этом случае в видеолинии может быть обрыв или короткое замыкание (белый провод).
В других случаях неисправности или неправильной работы устройства, чтобы сохранить его целостность и установку, рекомендуется обратиться за советом и помощью к представителям компании, занимающейся его непосредственным обслуживанием.
В настоящее время рынок насыщен значительным количеством устройств, обеспечивающих удаленный доступ в помещения.
Коллективные системы легче обслуживать и эксплуатировать, чем индивидуальные.
Однако, учитывая основные законы эксплуатации и правила подключения, вы можете самостоятельно провести их установку и обслуживание.
