На многих малых и средних предприятиях и офисах, экономя деньги, системы видеонаблюдения устанавливаются самостоятельно. В их установке принимают участие электрики, IT-шники, поставщики.
То есть люди, не обладающие необходимыми специальными знаниями. Качество работы и эффективность такой системы чрезвычайно низки, а стоимость часто превышает первоначально ожидаемые в два раза.
Создание проекта видеонаблюдения позволит правильно распределить финансовые ресурсы, выделяемые на выполнение работы, и определить ее объем и процесс.
Этапы разработки
Грамотно разработанный проект не только обеспечит надежную работу системы и сохранность имущества компании, но и защитит от необоснованных претензий и жалоб со стороны начальства и клиентов.
Следующие этапы разработки проекта видеонаблюдения помогут минимизировать финансовые и временные затраты.
- Тестирование программного и аппаратного обеспечения в оперативном и аварийном режимах.
- Согласование документации с клиентом и при необходимости с контролирующими органами.
- Покупка устройств и установка системы.
- Разработка технической и финансовой частей сметы проекта.
- Пусконаладочные работы и финальные испытания.
- Поставка всей установки, ввод в эксплуатацию в штатном режиме и подписание соответствующего акта ввода в эксплуатацию.
- Исправление проблем, выявленных при тестировании.
- Составление технического задания с обязательной регистрацией и заверением подписью на бумаге.
- Анализ объекта и определение системных требований.
Содержание проекта системы видеонаблюдения
Полный комплект проектно-сметной документации может быть разнообразным, но следующие разделы должны быть основными.
Титульный лист, содержащий информацию об объекте, заказчике и подрядчике.
Заявление о проекте — план, в котором указаны все элементы, составляющие документацию.
Пояснительная записка, в которой приводится подробное описание объекта, перечень и технические характеристики оборудования, пояснение, почему именно это оборудование было выбрано и будет установлено в соответствующих точках объекта.
Серия схем и рисунков, показывающих точки крепления камеры и расположение записывающего устройства. Схемы подключения кабелей передачи и силовых кабелей.
Регистр кабелей — указывает длину и сечение кабелей, используемых для прокладки в сети.
Технические характеристики: таблица с указанием типа, маркировки и количества используемых материалов и устройств.
10 правил проектирования и монтажа сетей
Использование высококачественного кабеля RG типа 59 или 6 для прокладки линий передачи данных до 300-400 м. Использование кабеля UPT категорий 5, 5e, 6, 6A для прокладки линий связи длиной более 400 метров.
Обязательное использование видеоусилителей с длиной линии более 100 м для коаксиального кабеля (RG) и активных пар передатчиков, приемников на витую пару (кабель UPT) для любой длины линии.
Использование волоконно-оптических линий передачи видео на расстояние более 1 км.
Обязательное использование усилителей с функцией молниезащиты.
Применение устройств фильтрации сигналов и ограничения паразитных наводок на линиях, проходящих вблизи электрических сетей.
При установке ВЛ обязательно использовать металлический кабель для гальванической развязки в точках крепления с опорами и заземлением.
Кабель связи, проложенный по воздуху, должен быть вставлен в заземленную металлическую втулку.
На данный момент существует несколько компаний, предлагающих самые совершенные технические и программные решения для систем контроля доступа и видеонаблюдения.
Более современные модели домофонов имеют гораздо больше возможностей по разводке сети, подключению дополнительных устройств, в том числе накопительных. Подробнее о видеодомофонах с памятью читайте в этой статье.
Для линий или устройств, питающих оборудование, предусмотрите использование силовых фильтров и других устройств, ограничивающих падение напряжения.
Оплетки кабелей передачи должны быть заземлены в одной точке.
При использовании тепловых кожухов размещаемые в них камеры должны быть гальванически изолированы и заземлены.
При выполнении монтажных работ всегда используйте осциллограф для проверки уровня передаваемого видеосигнала и тестер, чтобы определить, есть ли короткое замыкание или разрыв в линиях передачи.

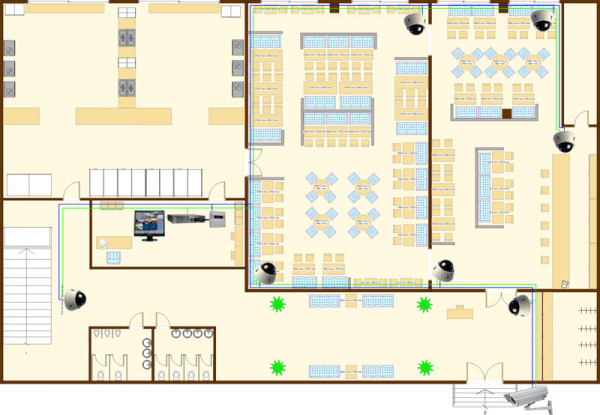

Пример типового проекта по видеонаблюдению для ресторана
Перед дизайнерами стояла задача организовать полный контроль над деятельностью сотрудников ресторана и его клиентов.
В результате необходимо размещать камеры не только в общем помещении, имеющем довольно сложную планировку, но и во вспомогательных помещениях и у подъезда, с возможностью контроля парковки.
Видеорегистратор и монитор для приема информации необходимо разместить в кабинете директора.
Для решения этой проблемы достаточно использовать 8 камер видеонаблюдения и соответствующий 8-канальный видеорегистратор. При выборе оборудования необходимо учитывать специфику объекта.
Комнатные камеры должны быть небольшими по размеру в неприметных вольерах, иметь высокую светочувствительность (в стиле ресторана предусмотрено мягкое освещение). Кабели следует прятать, чтобы не портить эстетику интерьера.
Функциональные возможности видеомагнитофона должны позволять удаленный мониторинг через Интернет и с мобильных устройств. Архив записей должен храниться в течение одного месяца.
В результате удачного проектирования все помещения ресторана и прилегающая территория находились под видеонаблюдением с минимальными затратами средств.
Ошибки монтажа
И новички, и непрофессионалы часто допускают одни и те же ошибки при установке и проектировании систем видеонаблюдения.
Питание. В любой системе видеонаблюдения основной упор делается на качество передачи видеосигнала. В то же время забывают, что электрический импульс, передаваемый в камеру источником питания постоянного тока, также подвержен эффекту уменьшения мощности при передаче на большие расстояния.
Учитывая, что каждая камера, даже из одного и того же модельного ряда, может иметь уникальные требования к напряжению, устройство может просто не включиться.
Есть такая вещь, как чистая мощность, доведенная до точки потребления. Он должен включать не только потребности камеры, но также инфракрасное освещение, нагревательный элемент тепловой оболочки и блоки позиционирования для устройств PTZ.
Есть несколько способов выйти из этой ситуации: использование кабелей большего сечения; использование усилителей PoE на витой паре, прокладка линии переменного тока непосредственно к точке потребления и подключение источника питания к распределительной коробке «на месте».
Сборка. Естественное желание заказчика сэкономить может привести к большим трудностям на этапе финального тестирования, вплоть до полной замены уже проложенного кабеля. Важно включить в стоимость проекта и использовать только качественные кабели от известных производителей.
Покупая большую партию, необходимо обязательно самостоятельно проверить кабельную продукцию специализированными тестерами. Повторите проверку, прежде чем окончательно закрепить кабель на больших расстояниях.
Кабель необходимо прокладывать осторожно, не подвергая его лишним и / или многократным перегибам.

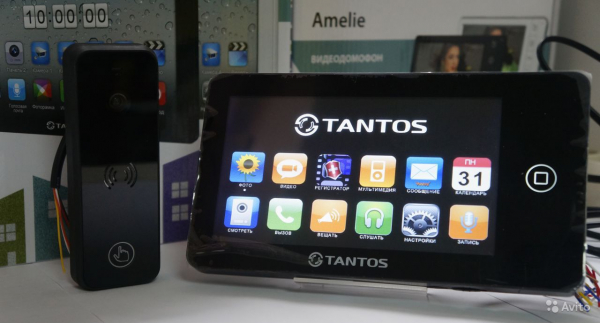

Перед тем, как выбрать видеотелефон с сенсорным экраном, вам необходимо решить, что диагональ его экрана является основным размером устройства.
В видеоглазке есть датчик движения, который реагирует на любое движение по лестнице и автоматически начинает запись видео. Подробнее о входных дверях для видеонаблюдения читайте здесь.
Установка камеры. Любой уровень «вандализма» корпуса машины не сможет спасти устройство, если злоумышленники решили его взломать. Единственный способ установить оборудование вне досягаемости: на значительной высоте, за забором и т.д. Не менее важным фактором, влияющим на выбор места установки, является освещение.
Если этого недостаточно, ИК-подсветка будет постоянно включаться. Слишком много будет использовать программные фильтры и функции подавления подсветки. Даже не считая того, что фотоаппараты с такими «наворотами» намного дороже, их постоянное использование значительно сократит время работы.
Самая большая ошибка — установка аналоговой камеры на металлическую конструкцию, имеющую собственное заземление.
В большинстве моделей камер экранирующая оплетка кабеля передачи сигнала гальванически связана с минусом самого корпуса камеры. В результате в передаваемый сигнал попадет значительное количество помех.
Персонализация. При настройке камеры, которая работает круглосуточно и, кроме того, имеет функцию переключения в черно-белый, необходимо настроить ночной режим в обоих режимах.
При использовании ИК-подсветки убедитесь, что рядом с камерой за пределами области просмотра нет предметов, способных отражать ИК-свет.
