Современная IP-камера — это устройство, которое снимает видео, оцифровывает сигнал, сжимает его и передает данные по проводной или беспроводной сети.
Многие устройства имеют дополнительные инструменты: внешние датчики и детекторы, модемы GPS и Wi-Fi и другие.
Пользователи получают доступ к интерфейсу программы через браузеры или специализированные программы, установленные на удаленных рабочих станциях.
Историческая справка. Первая IP-камера была создана в Кембриджской сетевой компьютерной лаборатории в 1990-х годах.
Его использовали для наблюдения за кофеваркой, расположенной в комнате, примыкающей к лаборатории, чтобы вам не приходилось подходить к пустой машине.
Разработка оказалась очень рентабельной, и уже в 1992 году был представлен коммерческий прототип.
Устройство и принцип работы IP камеры виденаблюдения

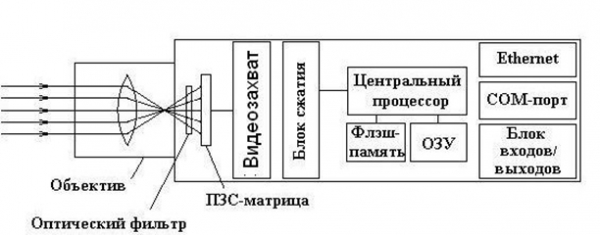

IP-камера состоит из следующих частей:
- Объектив.
- Флэш-память.
- Устройство видеозахвата.
- Встроенный IP-сервер и управляющий процессор.
- Входы и выходы различных предупреждающих и тревожных сигналов.
- БАРАН.
- Интерфейс сетевого подключения.
- CDD матрица.
- Блок сжатия (сжатия) изображения.
- Фильтр.
- Порт вывода видео и аудиоданных.
Принцип действия
Матрица CDD действует как устройство, воспринимающее легкие колебания. Внешне эта пластина выглядит как прямоугольник 3х4, состоящий из большого количества светочувствительных ячеек.
от их количества зависит качество передаваемого изображения и разрешение IP-камеры. ПЗС-датчик преобразует падающий на него свет в электрический сигнал.
Устройство видеозахвата преобразует аналоговый электрический сигнал с матрицы в цифровой.
Это происходит в 3 этапа: отбор проб — считывание; квантование — усиление и прямое кодирование.
Блок сжатия сжимает закодированный сигнал в один из форматов для последующей передачи по сети. Этот процесс можно выполнить с помощью аппаратного и программного обеспечения, что дешевле, но не так эффективно.
Входная дверь с видеонаблюдением позволяет непрерывно записывать все события в HD качестве. Видео записывается на карту памяти, в зависимости от модели угол обзора камеры может составлять примерно 130 — 160 градусов.
Электроснабжение подавляющего большинства дачных участков далеко не идеальное. Поэтому все элементы видеонаблюдения желательно подключать к источнику бесперебойного питания. Подробнее о видеодомофоне для дачи здесь.
Процессор: выводит оцифрованный и сжатый видеосигнал и управляет работой встроенного WEB-сервера и других управляющих программ.
Передача изображения происходит через порт Ethernet или с помощью дополнительного оборудования (модем dial-up или ADSL), подключенного к последовательному COM-порту.
Флэш-память позволяет хранить пользовательские настройки управляющей программы, может использоваться для резервного копирования и дополнительной буферизации видео.
RAM: временно хранит данные, созданные при выполнении различных функций, встроенных в программу управления камерой.
Преимущества IP видеонаблюдения
| Айпи камера | Аналоговый | Веб-камера | |
| Гибкость | Вы можете разместить его где угодно, подключившись к локальной сети или Интернету с помощью обычного или GPS-модема или адаптера Wi-Fi. | В пределах 500 м от видеорегистратора или 1,5 км при использовании аналоговых усилителей и модемов. | На расстоянии 3-5 м от компьютера. |
| Установка | После присвоения камере IP-адреса можно приступать к работе. | Конфигурация не требуется. | вам необходимо установить на устройство драйвер и специальное программное обеспечение, установить обновления или программы для совместимости. |
| Функциональность | Видео, полученное в сети, не требует дальнейшей обработки. Сохранение, поиск и анализ выполняются удаленно на любом ПК. | Требуется дополнительное складское оборудование. Для обработки и сортировки требуется подключение к ПК. | Возможности обработки зависят от мощности ПК и функциональности установленного на нем программного обеспечения. |
| Доступ | С любого ПК или другого устройства, подключенного к Интернету, с помощью совместимого браузера. | Для удаленного доступа требуется ПК со специализированной программой, выступающей в качестве прокси-сервера. | Нет возможности удаленного администрирования. Требуется специализированное программное обеспечение. |
| Стабильность | Высокий уровень без дополнительных устройств. | Чувствителен к электромагнитным помехам. | Это зависит не только от стабильной работы камеры, но и от ПК. |
| Качественный | Высокий | Средний и низкий в зависимости от дальности передачи и возможностей цифрового видеорегистратора. | В среднем |
| Цена | Высокий, но кроме камеры почти ничего не требуется. | Средний, учитывая потребность в сети и дополнительном оборудовании для видеозаписи. | Бас |
Виды сетей
IP-камеры могут подключаться к разным сетям по-разному, в зависимости от стандартов передачи данных.
100 Ethernet: подключение осуществляется по стандарту RJ45 с использованием витой пары категорий 4, 5, 5, наиболее распространенной в настоящее время из-за ее низкой стоимости. Подходит для сетей с количеством камер не более 10-15.
Gigabit Ethernet: при построении этих сетей используются кабели категорий 6 и 6A (см. Кабели для видеонаблюдения). Помимо передачи данных с большого количества камер, возможна также передача другой информации.
Модемное соединение: подключает сетевую IP-камеру к глобальной сети и обеспечивает передачу данных:
- обычный факс-модем — не более 56 кбит / с. Практически не используется из-за низкого качества принимаемого сигнала;
- ADSL — коммуникационные компании, практикующие эту технологию, регулируют скорость передачи до 40 Мбит / с, хотя на практике она редко достигает 10 Мбит / с.
- ISDN — обеспечивает 2 канала с общей скоростью до 128 кбит / с;
- xDSL — обеспечивает до 1 Мбит / с для передачи и до 250 кбит / с для загрузки;
- GSM: модемы обеспечивают связь со скоростью от 5 до 50 кбит / с, в зависимости от расположения вышки связи (силы сигнала).

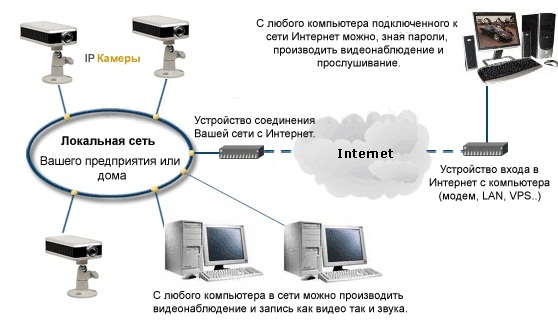

Подключение IP камеры к локальной сети
Определите количество, расположение, источник питания IP-камер и общий объем передаваемой видеоинформации.
Определите, может ли ваша существующая сеть справиться с возросшим трафиком, и при необходимости замените или установите новые магистральные кабели.
Назначьте отдельный коммутатор или концентратор (с поддержкой стандартов PoE) для организации системы IP-видеонаблюдения, подключите к ней все камеры и один из ПК.
Назначьте IP-адрес каждой камере видеонаблюдения, он должен быть статическим и уникальным.
Для его установки вы можете использовать программное обеспечение, поставляемое с устройством. Его можно скачать с официального сайта производителя. Там же вы можете найти новую прошивку для камер, которая предоставит дополнительные возможности для настройки или обработки сигнала.
На ПК, подключенном к той же сети, что и камеры, откройте браузер. В адресном окне введите IP-адрес устройства. Если в используемом вами браузере нет специальной утилиты для работы с настройками камеры, в большинстве случаев он предложит установить подходящую подпрограмму.
В стандартных настройках вы можете управлять аудио- и видеопотоками, программным и аппаратным обнаружением движения, масштабированием, панорамированием, сохранением и т.д.

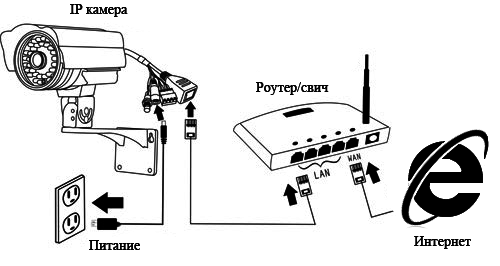

Подключение IP камеры к интернету
Для подключения системы видеонаблюдения к Интернету необходим широкополосный маршрутизатор с функцией коммутатора (шлюз). В настройках роутера мы находим диапазон динамических IP-адресов, назначенных всем устройствам в сети.
Каждой камере присваиваем уникальный и статический IP-адрес, записываем подсеть и шлюз — IP-адрес роутера.
система маршрутизатора и внешний IP-адрес, полученный от интернет-провайдера, должны быть настроены для перенаправления на IP-адрес внутренней сети, к которой принадлежит камера. Это процесс открытия двери.
Хотя статический внешний IP-адрес для видеонаблюдения стоит недорого, некоторые провайдеры не предоставляют такую услугу или периодически меняют ее. В этом случае интернет-шлюз должен быть связан с учетной записью, созданной и зарегистрированной в службе DNS.
В этом случае для внешнего доступа к камере будет достаточно ввести DNS-адрес типа. Если провайдер снова изменит IP-адрес, служба DNS зарегистрирует его автоматически.
Функции и внешний вид серверов видеонаблюдения очень похожи на таковые у видеомагнитофона. Например, и серверы, и видеорегистраторы поставляются в корпусах для монтажа в стойку, и все видеорегистраторы имеют встроенное программное обеспечение для просмотра видео.
Чтобы преодолеть трудности, особенно для любителей дикой природы, были созданы фото- и видеоустройства, называемые фотоловушками или фотоловушками. Подробнее о лесных камерах читайте в этой статье.
Программное обеспечение
Чтобы облегчить управление большим количеством камер и поступающей с них информации, было разработано различное программное обеспечение для IP-видеонаблюдения. Его условно можно разделить на универсальные, совместимые с устройствами многих производителей.
Как правило, у него лучшие аналитические возможности и алгоритмы. К таким программам относятся: TRASSIR IP и NUUO SCB-IP. И программное обеспечение написано для конкретного производителя: SONY IMZ N3132, Panasonic WV ASM100E, AXIS Camera Companion.
