В перечень задач, которые решает система видеонаблюдения, входит не только обеспечение личной безопасности и сохранности имущества, но и запись и наблюдение за всей деятельностью на охраняемой территории.

PTZ-камеры имеют ряд преимуществ перед фиксированными, когда речь идет об организации визуального патрулирования по намеченному маршруту.

Они могут охватывать гораздо большую территорию и использоваться для организации активного мониторинга на ней.

Общие характеристики и принятые стандарты

Авторизация

В настоящее время разработаны и широко используются 2 стандарта камеры:

• черно-белый — стандарт CCIR.
• цвет — стандарт PAL;

Оба типа могут быть дневными / ночными (PAL / CCIR.) И / или цифровой обработкой видео (стандарт DSP).

В зависимости от ценового диапазона разрешение ТВЛ (ТВ линий) может варьироваться:

Чувствительность

Уровень освещенности, обеспечивающий минимально различимый сигнал для камер CCIR, составляет 0,4–0,01 люкс, что соответствует сумеречному свету, но для высокочувствительных черно-белых камер он может доходить до 0,00015 люкс (темная ночь, безлунная).

Для монохромных устройств также доступен инфракрасный спектр светового диапазона, что позволяет использовать ИК-подсветку. Для стандартных цветных камер чувствительность составляет 0,2 ~ 3 люкс.

Есть еще один критерий, по которому производится сравнение и выбор камер: «угол обзора», но для вращающихся устройств важнее фокусное расстояние.

Особенности уличных камер

Для эффективного и результативного использования уличных поворотных камер на открытом воздухе необходимо обращать внимание на ряд параметров:

• антивандальная защита;
• диапазон рабочих температур;
• защита от пыли и влаги;
• автоматическое переключение в черно-белый режим и наличие активной ИК-подсветки для ночного видеонаблюдения.

Угол обзора может быть: панорамный, портретный, средне-близкий.

Современные производители регламентируют работу некоторых моделей куполов в диапазоне от -200С до + 500С;

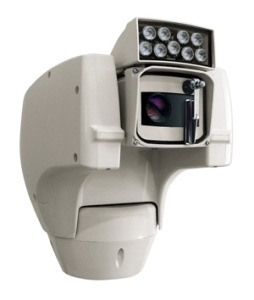

Большинство проблем, связанных с представленными параметрами, решает герметичный антивандальный корпус с функцией обогрева. В более технически совершенных моделях есть дворники с автоматическим подзаводом.

Большинство устройств этого типа содержат:

• светодиодные или инфракрасные лампы;
• инфракрасный обогреватель (опционально с вентилятором);
• масштабирование — обеспечивает визуальное приближение к объекту наблюдения;
• вращающееся устройство.

Техническая спецификация поворотных устройств для видеокамеры

Основным параметром, по которому различают степень свободы вращающихся устройств, является количество плоскостей сканирования. Они могут быть двумя горизонтальными и вертикальными или только одним вертикальными (типично для потолочных купольных камер).

Максимально возможная зона видеонаблюдения характеризуется углом поворота. Он может составлять 360 ° по горизонтали и до 120 ° по вертикальной плоскости.

Важным параметром мобильности камеры является скорость вращения, которая определяется количеством градусов поворота камеры в секунду. Для моделей среднего ценового диапазона это 5-7О / сек.

Позиционирование: Точность наведения камеры на цель в среднем не превышает 30 °. Но это сильно зависит от реакции оператора и скорости отзыва систем управления.

Если вас беспокоит, что, установив беспроводное видеонаблюдение в своем доме, вы можете как-то повредить убранство или интерьер своего дома, спешим вас успокоить: этого не произойдет.

Современные карты видеонаблюдения и программы, которые с ними работают, позволяют записывать не только на носитель, установленный в ПК, но и в сетевую папку. Используя эту функцию, вы можете получить доступ к записанным файлам из любого места, даже если система видеонаблюдения обесточена. Подробнее о картах видеонаблюдения для ПК можно прочитать здесь.

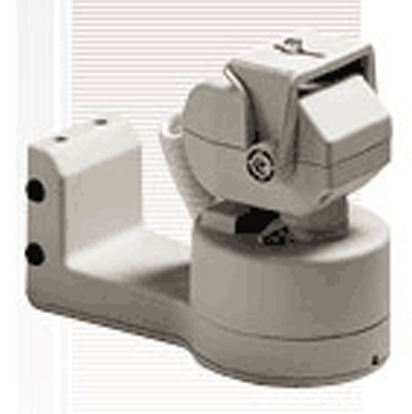

Базовая конструкция вращающегося устройства достаточно проста: оно состоит из двух платформ, одна из которых закреплена, к которой подключен электродвигатель, который приводится в движение по определенному графику или вручную с пульта оператора.

Практические советы по позиционированию креплений и монтажу системы видеонаблюдения

Крепежные конструкции, на которых крепится поворотный столик для камеры, делятся на:

• настенное крепление;
• потолок;
• устанавливается на кронштейны.

В процессе проведения работ специалисты руководствуются следующими рекомендациями.

При практической прокладке кабелей видеосигнала и питания, согласно проекту, необходимо избегать пересечения с различными кабелями, особенно высоковольтными, чтобы минимизировать влияние «паразитных кабелей».

Кабели прокладываются в защитных трубах, водоводах, защищенных колодцах.

Часто используются многоканальные блоки питания для IP-камер, которые имеют несколько независимых выходов для потребителей. Все каналы абсолютно независимы, и при выходе из строя одного из каналов остальные остаются в рабочем состоянии.

Домофоны IP Elite марки FERMAX подходят для больших семей, а итальянская компания BPT представляет линейку квартирных домофонов высокого класса. Подробнее о цифровых видеодомофонах можно прочитать здесь.

На линиях длиной до 300 м допускается использование кабеля РК. Более 300м — только витая пара. При длине линий передачи сигнала более 100 м в кабелях РК использование линейных усилителей обязательно.

Устанавливается качественное заземление с двух сторон от линии протяженностью более 200 м.

При прокладке кабеля по воздуху используется опорный кабель, который крепится к опорам с оцинкованной или заземленной развязкой. При прокладке кабеля в металлических оболочках их также заземляют отдельно.

При подключении питания камер коробчатого типа используются устройства защиты от перенапряжения.

Защитный кожух камеры, особенно с электрическим инфракрасным обогревателем, должен быть заземлен. Между камерой корпуса и поворотным столом необходимо установить гальваническую прокладку.

Мобильность в квадрате

Для обеспечения безопасности больших площадей, которые в силу конструктивных особенностей имеют множество слепых зон: ряды разнонаправленных стоек, длинные коридоры с ответвлениями и т.д., используется множество статических камер наблюдения.

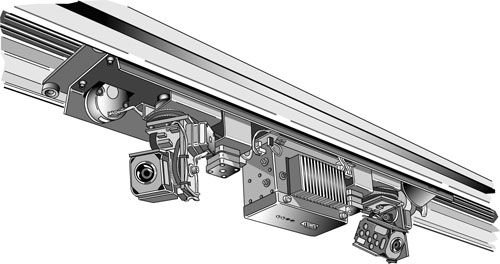

В последнее время у этого метода появилась альтернатива — поворотные камеры видеонаблюдения, подключенные к мобильной платформе.

на движущейся гусеничной платформе можно установить до двух камер с поворотными механизмами, что обеспечит одновременный горизонтальный обзор на 360.

Эти устройства можно эффективно использовать в крупных гипермаркетах, распределительных центрах, складах, везде, где есть высокие потолки. Движение роботизированной платформы абсолютно бесшумно.

Отрабатываем устройство защитного колпака зеркала вокруг рельса, что делает скрытым движение тележки с камерами.

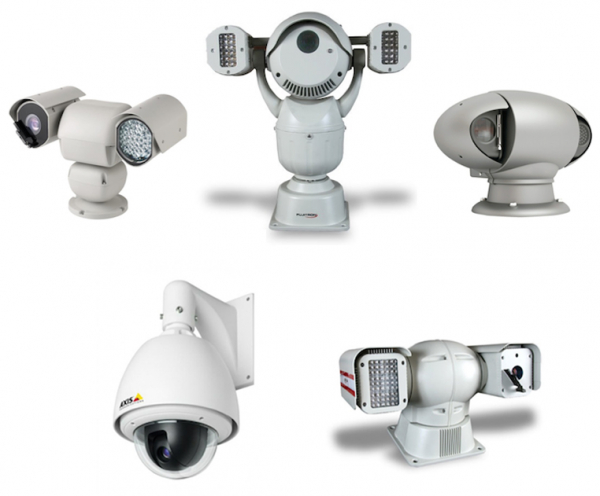

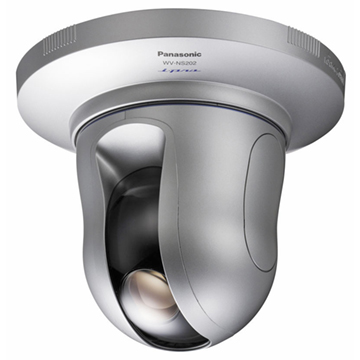

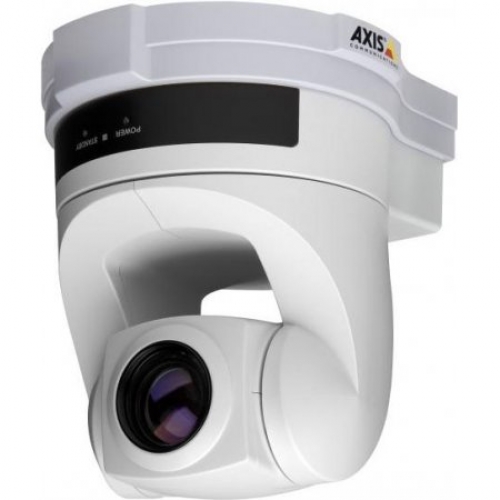

Краткий обзор наиболее популярных моделей и брендов

При выборе поворотной камеры, как и любого другого оборудования с высокой интенсивностью использования, особое внимание следует уделить надежности производителя, имеющей такие же сопоставимые технические характеристики.

Решающее преимущество поворотных камер

Несмотря на высокую цену коробчатой ​​камеры или даже более дорогого купольного варианта, существуют некоторые варианты использования и размещения, которые обеспечивают значительную экономию.

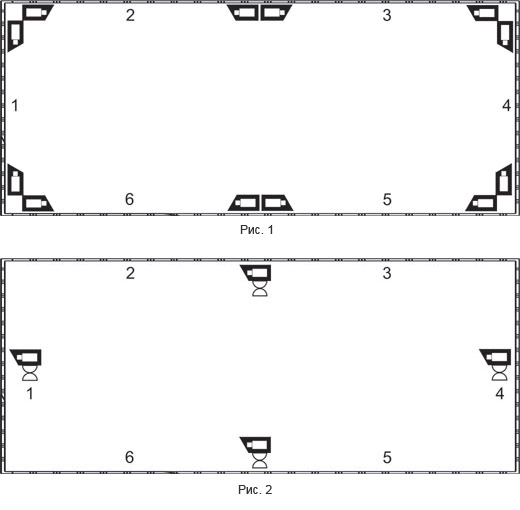

Для простейшей охраны периметра можно использовать до 12 статических камер (рис. 1).

Но даже при такой установке внутри самого периметра образуется несколько мертвых зон. Использование всего 4-х вращающихся устройств полностью решает возникшую проблему (рис. 2).

Следует отметить, что имея перед собой только 4 динамических изображения, повторяющихся на заданном пути слежения, оператор будет иметь больше информации для анализа отображаемой ситуации, чем статическое изображение с 12 камер.

Хотя на работе он будет испытывать больше нейропсихологического стресса.
