Использование техники в системе видеонаблюдения условно можно разделить на четыре основных этапа, в зависимости от используемых на них технологий и оборудования:
- Цифровой или IP.
- Аналоговый;
- Гибридный;
- Комбинированный;
Краткое описание систем
Аналоговая система видеонаблюдения использует камеры, которые передают сигнал на аналоговый видеомагнитофон (например, видеомагнитофон) с возможностью вывода изображения на монитор.
Комбинированный метод видеонаблюдения может иметь два варианта:
- Сигнал с аналоговой видеокамеры поступает непосредственно на компьютер с картой видеозахвата и программным обеспечением, необходимым для захвата и отображения изображения.
- Сигнал с аналоговой камеры записывался на цифровой регистратор и с него передавался на монитор для просмотра изображения;
Гибридная система видеонаблюдения используется на объектах, находящихся на большом удалении друг от друга. Он включает в себя как аналоговые камеры, которые передают сигнал на гибридный цифровой видеорегистратор, а оттуда на компьютерный монитор или сеть, так и сетевые камеры, которые передают сигнал в сеть, а оттуда на компьютер с программным обеспечением для просмотра видео.
Реализация системы IP-видеонаблюдения предполагает использование камер, оснащенных собственным интернет-протоколом и программным обеспечением, позволяющим передавать изображение как в локальной сети, так и в Интернете через беспроводной адаптер, мобильный телефон или модем.
Преимущества использования ip системы
Наличие соответствующего программного обеспечения позволяет IP-камере независимо от оператора выполнять необходимые действия: увеличивать план помещения, фокусироваться на каком-либо объекте, увеличивать разрешение и так далее.
IP-система имеет открытые стандарты и протоколы, которые позволяют использовать прикладное программное обеспечение, маршрутизаторы, серверы, коммутаторы и другое оборудование от различных производителей.
К достоинствам этой системы также можно отнести:
- Передача зашифрованных данных позволяет избежать перехвата или подделки изображений без использования сложных и дорогих устройств.
- Повышение качества передаваемого сигнала, возможность фильтрации «шума» информации»;
- Удаленное управление системой с мобильного телефона или КПК;
- Возможность включения камеры на запись только при наличии движения в наблюдаемом секторе;
- Возможность самостоятельно управлять IP-камерой;
- Единственный кабель, по которому передается и питание, и сигнал камеры;
- Децентрализация хранения и обработки полученной информации, возможность резервного копирования, использование как архивных данных, так и информации с сервера;
- Возможность легко исключать или добавлять новые устройства в систему без кардинальных изменений архитектуры всей сети;
- Возможность организации видеонаблюдения через Интернет с использованием нескольких десятков и сотен камер, географически удаленных друг от друга;
Поэтому использование IP-видеонаблюдения позволяет создать достаточно эффективную систему удаленного визуального контроля.
Требования к аппаратному и программному обеспечению при организации наблюдения через интернет

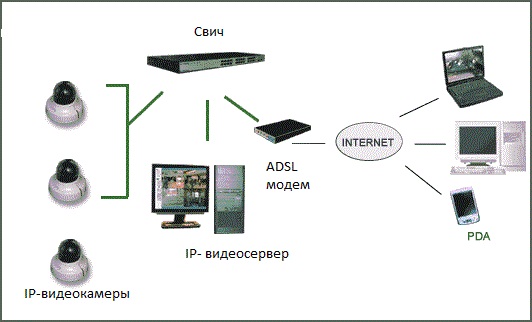

Схема построения IP-видеонаблюдения зависит от площади и архитектуры помещения, где требуется визуальный контроль.
В зависимости от этого изменятся аппаратные и программные параметры, а также требования к локальной сети.
Перед установкой камер важно продумать схему их размещения таким образом, чтобы с учетом угла захвата и поворота все ключевые точки комнаты или открытого пространства находились под постоянным наблюдением.
При построении сети для наблюдения за офисом или магазином предъявляются следующие требования.
Аппаратное обеспечение: IP-камеры в количестве, достаточном для управления ключевыми точками, локальная сеть, сетевой коммутатор с достаточным количеством портов, компьютер с программным обеспечением для записи и просмотра видео и достаточный жесткий диск, в случае большого количества информации — один слуга.
Программное обеспечение должно позволять просматривать, записывать, обрабатывать и сохранять изображение с IP-камер, сортировать записи по любым параметрам, поворачивать видеорегистраторы в нужном направлении, увеличивать изображение, повышать четкость, отправлять сообщения о тревоге по электронной почте и по электронной почте или сервер.

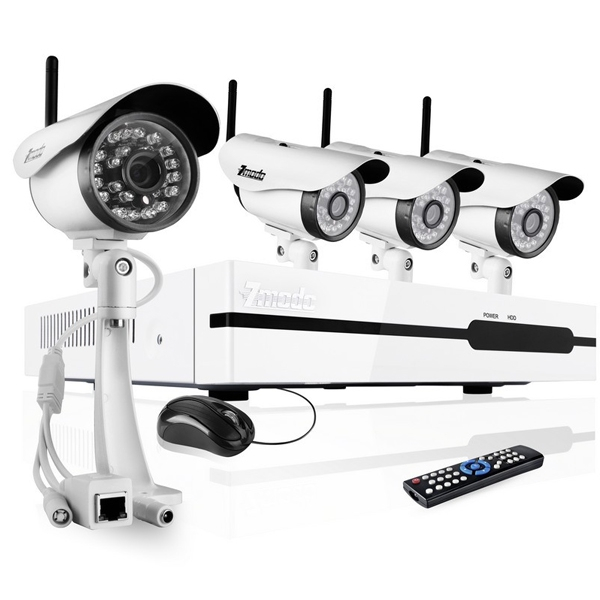

приобрести готовый комплект IP-видеонаблюдения довольно выгодно, так как он мобильный и универсальный, его можно использовать как отдельную систему или как дополнение к существующей установке.

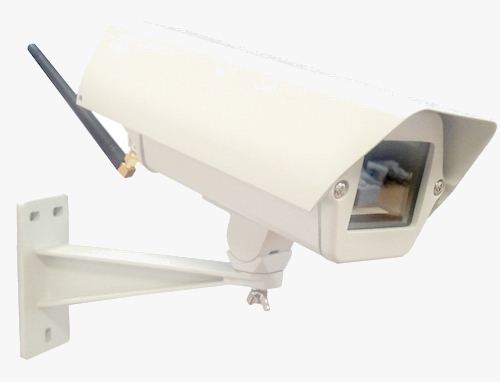

На рынке представлено огромное количество различных купольных IP-камер, которые отличаются рядом функций, возможностью смены направления съемки и качеством исполнения. О том, как сделать правильный выбор, читайте здесь.
Требования к локальной сети зависят от количества камер, через которые ведется наблюдение. В небольших сетях (до 10 видеорегистраторов) пропускная способность LAN от камеры до коммутатора должна быть не менее 10 мегабит в секунду, а от коммутатора до компьютера не менее 100 мегабит в секунду.
Если вы используете дорогие камеры с разрешением в несколько мегапикселей, то пропускную способность от камеры до коммутатора необходимо увеличить в 2-3 раза.
При использовании существующей локальной сети в офисе или магазине лучше всего заказать отдельный канал для организации видеонаблюдения.
Следует учитывать, что помимо пакетов с видеоданными по локальной компьютерной сети передается много служебной информации, что также создает дополнительную нагрузку на ЛВС.
Как построить IP видеонаблюдение?
Схема построения IP-видеонаблюдения в большом или маленьком помещении принципиально ничем не отличается.
Изменится только количество камер, емкость жестких дисков компьютеров и емкость серверов по обработке и хранению данных, а также параметры локальной компьютерной сети, достаточные для передачи сигнала.
Следовательно, при большом количестве DVR, включенных в схему, пропускная способность от коммутатора к серверу может увеличиваться до 1 гигабита в секунду.
Кроме того, рекомендуется разделить локальную сеть на подсети, разделив сбор видеоинформации и ее вывод, чтобы снизить нагрузку на сетевые порты.

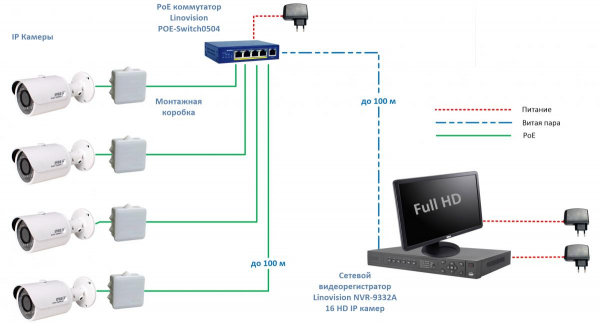

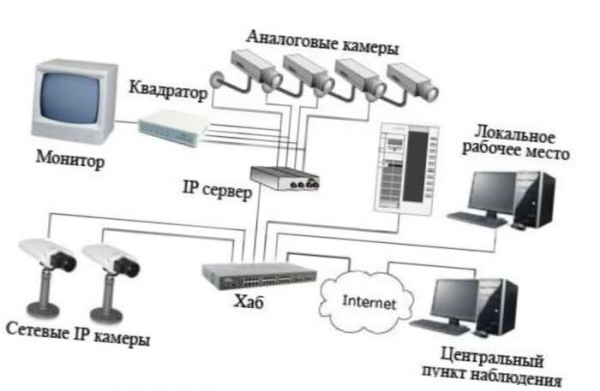

Итак, первыми в цепочке являются сами видеорегистраторы, подключенные к локальной сети. Наиболее распространены гибридные сети, в которых используются как IP-камеры, включая поворотные камеры, так и аналоговые камеры, подключенные к локальной сети через IP-видеосервер.
Обработанные пакеты данных затем отправляются на сервер, где хранится информационный архив и располагается операторская станция с монитором, на котором события передаются в режиме on-line. Это локальная сеть — Ethernet
Современный облачный сервис видеонаблюдения с каждым годом набирает все большую популярность, становясь удобным и многофункциональным инструментом для записи происходящих событий.

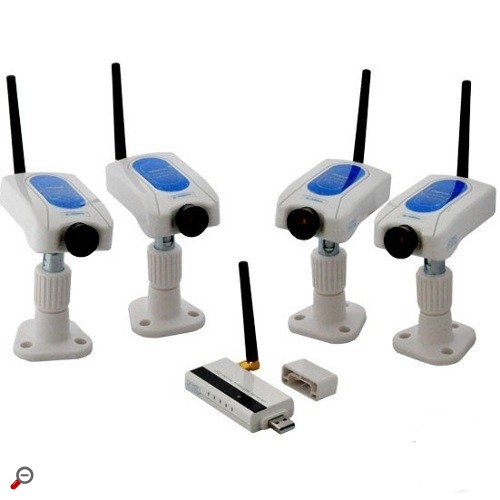

Устройства связываются с Интернетом через точки доступа, оснащенные радиоантеннами. При организации видеонаблюдения количество точек доступа выбирается исходя из количества камер. Прочтите видео о видеонаблюдении по Wi-Fi здесь.
Кроме того, после обработки локальной сети через маршрутизатор и межсетевой экран, фильтрующий сетевые пакеты в соответствии с поставленными задачами, сигнал также может поступать в Интернет. В этом случае становится возможным получить к нему доступ с удаленной рабочей станции, с помощью компьютера или любого устройства с сетевым разъемом.
именно эта особенность делает организацию Интернет-видеонаблюдения столь популярным видом визуального осмотра. Благодаря этому у топ-менеджера или предпринимателя есть возможность, где бы он ни находился, увидеть любую часть офиса или торгового зала, где установлены видеорегистраторы, и, при необходимости, вмешаться в производственный процесс.
Заключение
Организация видеонаблюдения по Интернет-протоколам, безусловно, дороже традиционных аналоговых видеокамер.
Однако, учитывая скачки технологий и быстрое падение цен на некогда дорогие устройства, эта стоимость быстро снижается.
Кроме того, его стоимость следует сопоставить со стоимостью материальных ресурсов, которые могут быть разграблены при отсутствии хорошо организованного видеонаблюдения.
Создание системы IP-видеонаблюдения — действенный и действенный метод повышения дисциплины сотрудников, предотвращения краж в торговом зале или на складе.
Кроме того, организация такой схемы позволяет учредителю или топ-менеджеру в любой момент визуально контролировать все процессы, происходящие в здании или на территории компании, где бы они ни находились в данный момент.
Видеонаблюдение по Интернет-протоколу позволяет эффективно раскрывать совершенные преступления, благодаря высокому разрешению видеорегистраторов, возможности передачи и записи в неблагоприятных условиях: слабая освещенность, туман, осадки и так далее.
Поскольку пакеты данных передаются в зашифрованном виде, возможность перехвата и замены данных сводится к минимуму или практически исключается.
