Даже если для установки аналоговой системы видеонаблюдения были закуплены новейшие устройства, а коаксиальный кабель был самого высокого качества, эти соединенные вместе элементы не гарантируют качественного изображения.
Основными причинами снижения качественных характеристик сигнала, как правило, являются неправильная прокладка кабелей и распределение мощности, плохое соединение разъемов и заземления, а также неправильный выбор места размещения оборудования.
Характер искажения изображения на мониторе поможет определить причину возникновения помех при видеонаблюдении.
Виды помех

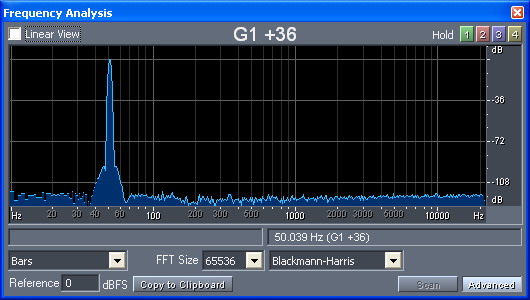

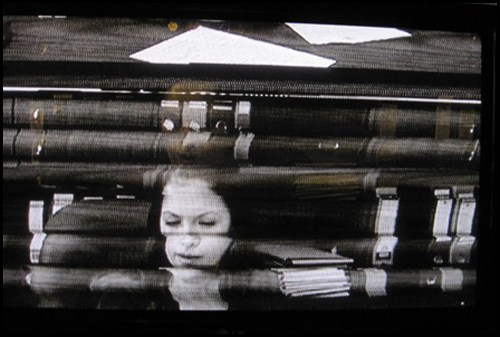

Синусоидальные помехи от источников питания с частотой гармоник 50 Гц. На экране горизонтальные серые полосы медленно перемещаются по вертикали, а края плавно переходят в изображение.
С большой долей вероятности можно определить отсутствие заземления в источнике и приемнике видеосигнала, на которые запитываются разные фазы электрической сети.
Синхронные помехи от источников питания, сетевых устройств обработки сигналов. Они проявляются в виде тонких рассеянных полос чередующихся светлых и темных тонов. Число другое: две полосы, если используется полуволновая схема выпрямления, и четыре — если используется двухполупериодная схема выпрямления.

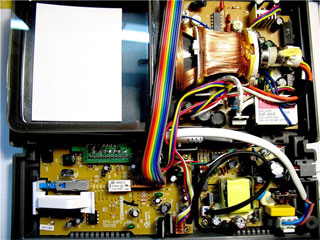

Прежде чем приступить к ремонту видеодомофона, обратите внимание на индикаторную панель. Каждый современный видеодомофон имеет функцию самодиагностики неисправностей.
Ко всем внешним устройствам предъявляются дополнительные требования. Прежде всего, это диапазон рабочих температур. Подробнее о видеодомофоне для ворот читайте на нашем сайте.
Помехи, вызванные извне синхронного импульса. От предыдущего вида они отличаются более узкой и зернистой формой, нежели сплошной структурой. Обычно они возникают из-за воздействия импульсных источников питания устройств, не входящих в сеть видеонаблюдения, но расположенных рядом с проложенным кабелем. Это могут быть терморегуляторы, галогенные и дневные лампы.
Поступление синхронного паразитного видеосигнала. Он поступает с камеры в той же сети видеонаблюдения. Отображается на экране в виде сплошного светлого или темного креста.
Если паразитный сигнал находится в фазе с основным сигналом, можно увидеть только фиксированную горизонтальную линию, а на цветных камерах мелкий текстурированный муар может появиться по всему экрану.
Для современных аналоговых камер этот вариант более вероятен, так как они в основном работают синхронно со всей сетью.
Поступление асинхронного паразитного сигнала. Темные или светлые косые кресты плавно перемещаются по экрану в диагональном направлении. Некоторые камеры появляются в сетях, которые получают питание от блоков постоянного тока, работающих в режиме кварцевой синхронизации.
Радиопомехи от импульсных источников питания большой мощности. Они выглядят как наклонные линии, которые быстро проходят по диагонали с четко очерченными краями, которые переходят в большие движущиеся косые муары.

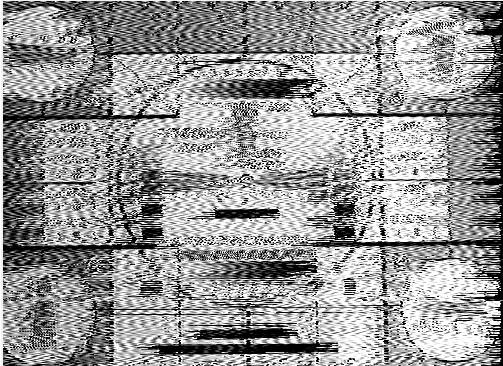

Случайные, синхронные, высокочастотные синусоидальные помехи. Они появляются с целым комплексом искажений изображения. Начиная с мелко структурированного муара и тонкой косой сетки, заканчивая хаотичными линиями и пятнами разной интенсивности, вплоть до полного срыва сигнала.
Причины возникновения
Большая часть помех при видеонаблюдении, связанных с синхронными паразитными датчиками, возникает из-за появления токов фазера, блуждающих по оплетке коаксиального кабеля.
Они бывают некачественной оплетки — неоднородной, когда оплетка не полностью вставлена в соединитель, неплотный соединитель.
В сложных сетях видеонаблюдения, имеющих несколько постов безопасности, обмен видеоинформацией между ними происходит по выделенным линиям связи. В этом случае может возникнуть замыкание на землю. Кабели такой системы видеонаблюдения полностью или частично превращаются в приемный каркас гигантской антенны.
Все близлежащие электромагнитные поля, имеющие сигнал, диапазон которого близок к спектру передаваемого видеосигнала, будут индуцировать токи, протекающие в оболочке кабеля, образующего кольцо. Это может вызвать несколько типов помех.
Такими источниками могут быть:
- вещание теле- и радиостанций;
- различные комплексы автоматики с электронными контроллерами.
- печи, работающие рядом с микроволновыми кабелями;
- релейные антенны;
- радиотелефоны;
- лифтовые шахты;
Установив причину, необходимо выбрать способ устранения помех при видеонаблюдении, практика показывает, что комплексный метод дает максимальный эффект.
Правила прокладки кабелей и их соединения

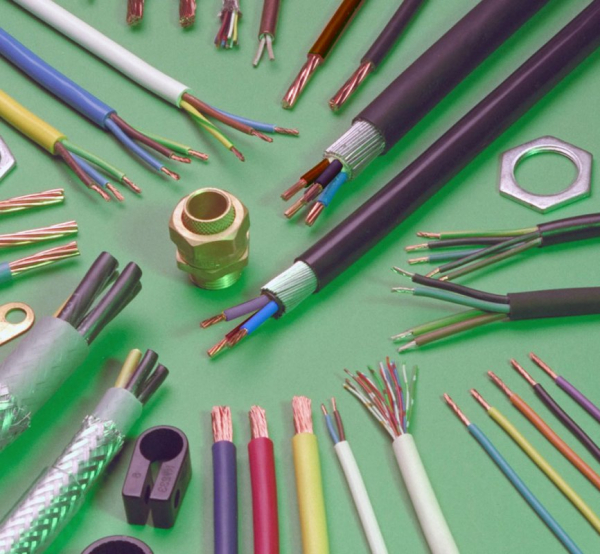

следует использовать только качественные разъемы и кабели от известных производителей. На воздушных смесителях и другом оборудовании экономить не получится. Даже преимущество в соотношении сигнал / шум на 5-10 дБ даст заметный выигрыш в качестве сигнала.
Разъемы, используемые в сетях видеонаблюдения, должны быть BNC, а не Tulip TV. Несмотря на сложность нарезки, качество контакта BNC намного выше.
Этот разъем защищает точки входа и выхода от пробоя, который происходит в незаземленном оборудовании, всегда подключая центральный контакт после заземления.
Все разъемы следует брать не только у одного производителя, но, по возможности, из одной партии. Следует избегать многократных повторных подключений. Разъемы BNC для этого не предназначены и имеют ограниченный ресурс использования.
Если требуется регулярное повторное подключение, необходимо использовать электронный или электрический переключатель.
следует избегать использования бочкообразных переходников разъема, по возможности лучше заменить кабель с обрывом, чем «зашивать.
Не используйте кабели неизвестных производителей для прокладки линий видеосвязи на большие расстояния. Необходимо визуально проверить с помощью осциллографа волновое сопротивление и степень затухания сигнала, плотность и однородность оплетки экрана.
Не прокладывайте кабели рядом с линиями электропередач.
возможность вмешательства необходимо учитывать заранее, особенно на строящихся или модернизируемых предприятиях.
При передаче аудиоинформации на большие расстояния рекомендуется использовать кабели с симметричной передачей сигнала.
При переходе с несимметричных кабелей на симметричные и наоборот важно использовать трансформатор или электронную развязку. Дифференциальные входы и плавающие выходы обеспечивают полное соответствие формата и уровня сигнала с высокой помехоустойчивостью.
При подборе размеров комплекса видеонаблюдения используются кабели того же типа или того же сопротивления, что и уже проложенные.
важно определиться с общей концепцией заземления и неукоснительно ей следовать.

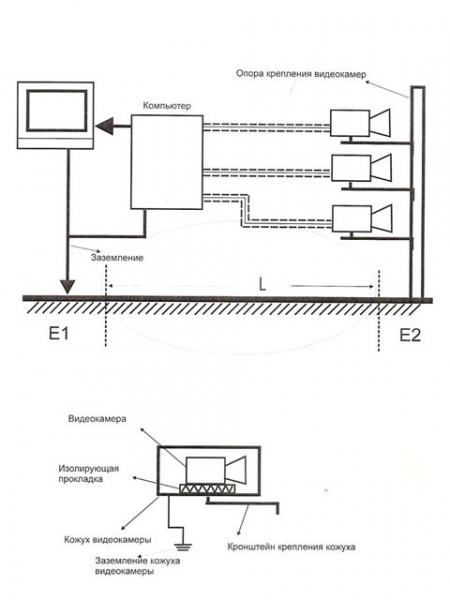

Правила заземления
Все используемые кабели должны быть разделены на три группы с использованием разных типов заземления для каждой:
- Серый — кожухи, тепловые кожухи и герметичные коробки, электростатические защитные экраны;
- Белый — сигнальные, передающие кабели, корпуса приемных и передающих устройств. При устройстве небольших сетей допустимо объединение серого и белого типов в одну.
- Черный — объединяет силовые кабели, силовые блоки и фильтры;
запрещается подключать разные типы заземления друг к другу одним и тем же крепежным болтом к цепи заземления.
Обеспечьте минимально необходимое сопротивление шины заземления контуров заземления.
Все устройства в одном сигнальном тракте: усилители, адаптеры, передатчики и приемники должны получать питание от одного трансформатора с твердым заземлением и электростатическим экраном между первичной и вторичной обмотками.
В небольших сетях обеспечивайте питание от одной фазы в сети переменного тока. Но это не должно быть той ступенью, к которой подключаются высокоэнергетические устройства с теристорными регуляторами.
необходимо следить за тем, чтобы в сети не было устройств низкого энергетического класса. Обычный магнитофон VHS или электрический чайник, подключенный к той же сети, что и приемопередающее оборудование, при включении и выключении значительно увеличивает шум и создает изолированные помехи во время передачи сигнала.

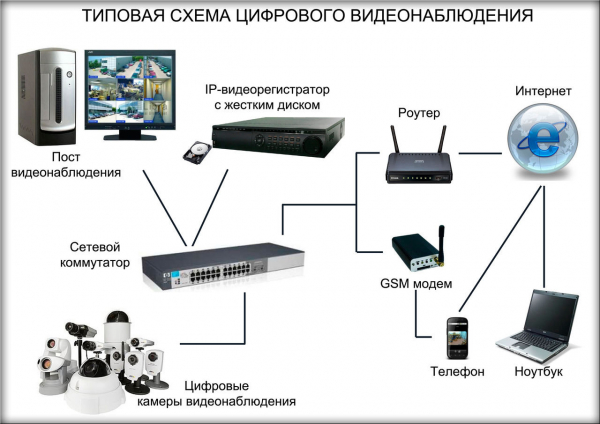

Подключение к сети может быть любым: оптоволоконным кабелем, Wi-Fi, GPRS, телефонной линией, каналом кабельного телевидения. Подробнее о том, как подключить видеонаблюдение к Интернету, читайте на нашем сайте.
Глазок видеодомофона может непрерывно записывать все события в HD качестве. Подробнее о входных дверях для видеонаблюдения читайте здесь.
Дифференциальные усилители-приемники, используемые для передачи сигналов на большие расстояния, должны иметь встроенную молниезащиту и заземление.
Рекомендуется использовать соединение устройств «звездой» при формировании пула камер вокруг центрального удаленного переключателя или микшера, что устранит петли заземления.
предпочтительно использовать устройства для приема и отображения видеосигнала с дифференциальными выходами.
