Установка домофонов рекомендуется в частных многоквартирных домах, офисах и организациях. Это устройство предотвращает несанкционированное проникновение посторонних в комнату, обеспечивает безопасность (см. На что способен современный домофон). Домофон состоит из внешней внешней панели, переключателя, отправляющего сигнал конкретному пользователю, трубки, которая находится прямо внутри комнаты. Все элементы соединены кабелем.
Для правильной работы устройства соблюдайте порядок подключения компонентов системы и подключайте контакты согласно схеме подключения. В противном случае система не будет работать.
Порядок установки следующий:
- подключение труб в квартирах абонентов.
- подключение и настройка наружного блока;
- проводка;

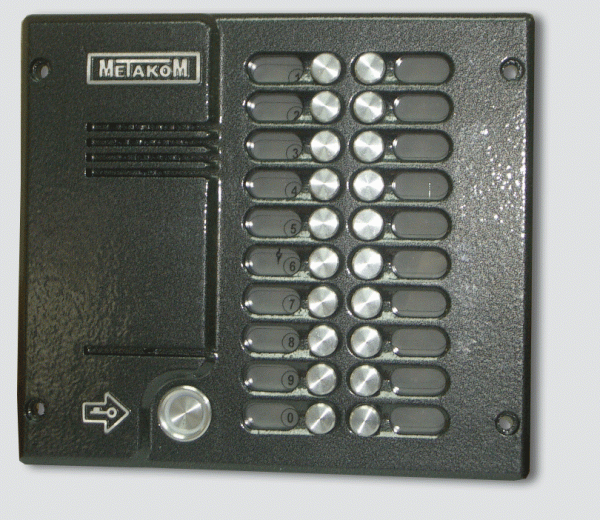

Особенности установки наружного блока
К домофону прилагается схема подключения с указанием монтажных характеристик конкретной модели. Принцип подключения нескольких модификаций принципиально не отличается друг от друга, но есть отличительные особенности, которые подробно описаны в инструкции.
На наружном блоке представлены следующие контакты: К1-К5, L +, L-. Полярность не должна быть изменена, необходимо учитывать разницу напряжений на определенных разъемах. На контактах K1 / K3 напряжение 12 вольт, K4 / K5 соответствует напряжению 0 вольт, на выходах L + / L- напряжение при работе достигает 6 вольт, а в момент нагрева — 5 вольт.
Если контакты подключены правильно, индикатор на цифровой панели загорится и будет гореть 20-30 секунд. Это время необходимо для автоматической настройки. После завершения автонастройки система готова к работе.
Чтобы избежать ошибок подключения, через 20 секунд после подключения к сети нажмите комбинацию клавиш + dell на наружном блоке и удерживайте ее до тех пор, пока на экране не появятся изменяющиеся числа.
В домофонах есть возможность регулировать громкость динамика. Но заводские настройки обычно соответствуют потребностям пользователей, поэтому эта функция используется редко.

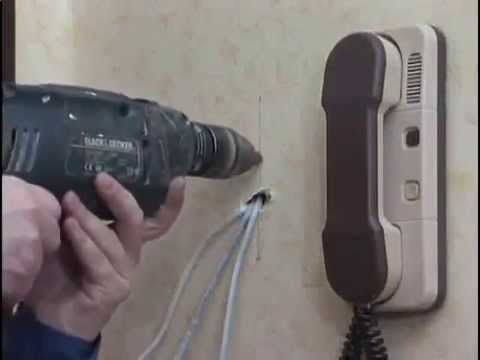

Прокладка кабеля и подключение трубки
Для работы аналоговых домофонов (к этому типу относится большинство моделей Metacom) необходимо проложить многополюсный кабель. Жилы разделены на две шины: десятки и одну. Для шины блоков рекомендуется использовать неэкранированный кабель KSPV ER 10X0.22, для шины десятков моделей на 70 квартир — 6X0.22 (см. Кабель для видеодомофона). Чтобы понять необходимость такого подключения, важно понимать принцип работы оборудования.
Каждая квартира имеет свой цифровой код, соответствующий ее серийному номеру. После набора кода на внешней клавиатуре сигнал передается на коммутатор, который отвечает за перенаправление сигнала в определенное место назначения.
В схеме связи клавиши «десятки» и «единицы» реализованы отдельно. Для правильной передачи сигнала переключатель активирует два контакта.
Например, в многоквартирном домофоне, обслуживающем до 50 абонентов, есть пять «десятков» и десять «единиц» ключей».
Абонентская трубка, находящаяся в квартире под номером 35, подключена плюсом к контакту No. 3 на автобусе «десятки» и с минусом у нет. 5 на автобусе «один».
При наборе комбинации «35» на внешней клавиатуре микроконтроллер переключателя включит контакты соответствующих линий с номерами 3 и 5, активизируя конкретный внутренний блок, расположенный в доме абонента с выбранным порядковым номером. Сложность подключения внутренней панели заключается в правильном определении номеров контактов и соблюдении полярности (см. Монтажные материалы: крепеж, кабели и разъемы).
Если поменять местами контакты «+» и «-», это повлияет на работу всего оборудования. Поэтому стоит обратить внимание на цвет ниток, соответствующий десяткам и единицам.
Особенности подсоединения трубки в многоподъездных домах
В домах с несколькими подъездами нумерация квартир может начинаться с любой цифры, хотя их общее количество в подъезде соответствует аппаратным возможностям оборудования. При подключении домофона в такой ситуации есть ряд нюансов.
Например, нумерация квартир начинается с 95 и в проекте предусмотрены клавиши для контакта «+» от 0 до 4 и для «-» — от 1 до 10. Простое решение — установить параметр «смещение». В приведенном примере рекомендуется установить смещение на 94 единицы, следовательно, номер квартиры. 95 подключен плюсом к контакту «0» и минусом к контакту «1». Выбранная комбинация воспринимается прибором как квартира номер 1, хотя пользователи набирают 95 на внешнем блоке.
Обычно параметр «смещение» устанавливается по принципу, показанному в примере, но установщик может сделать это по своему усмотрению.
В такой ситуации самостоятельная установка трубы крайне затруднительна, так как число смещения известно только установщику. В некоторых случаях выяснить, с каким номером домофон воспринимает ту или иную квартиру, крайне сложно.
Самая большая сложность при подключении — это поиск нужных контактов в приборной панели. Остальные манипуляции займут несколько минут. При подключении не забывайте о технике безопасности: при соединении проводов важно обеспечить хороший контакт и полную изоляцию.
Чтобы точно различать автобусы, необходимо определить кабель, к которому подключены другие квартиры, расположенные на этаже, и их нумерация начинается с этого же номера. Это шина, к которой подключен «+».
Если в случае успешного подключения телефон не работает, скорее всего, причина в программной блокировке определенного номера. Разрешить эту ситуацию без помощи установщика сложно, поэтому придется обращаться в компанию, обслуживающую домофон.
Единственный выход — подключить метро к номеру квартиры, которого нет у входа, такие комбинации контактов на автобусах не блокируются.
Этот метод имеет то преимущество, что незнакомые люди, не знающие номера, не будут звонить в квартиру. При желании к одной квартире также подключают две трубы.
Если отключили домофон
Если трубка не подает признаков жизни, этому может быть несколько причин. В этой ситуации порядок действий следующий:
- обратиться в компанию, обслуживающую домофон, узнать, отключили ли они оборудование в той или иной квартире;
- узнать, работает ли домофон у соседей;
- проверить целостность контактов, подключенных к трубе;
- осмотреть видимые участки кабелей на предмет повреждений;
- найдите приборную панель с переключателем и подсоедините шланг самостоятельно.
Если в других квартирах не работает домофон, причина в повреждении внешнего экрана, переключателя или проводов, ведущих к нему.
В этой ситуации рекомендуется осмотреть систему на предмет механических повреждений, проверить целостность контактов на внешней панели, а также связь между домофоном и переключателем. Если целостность проводов не нарушена, проблема кроется в наружном блоке. В этой ситуации не избежать обращения к специалисту, который проведет квалифицированный ремонт и замену запчастей.
Распространенная причина выхода трубки из строя — обрыв прикрепленных к ней проводов. Достаточно снять пластиковый кожух абонентского блока и посмотреть, нет ли обрывов проводов и насколько прикручены контакты, есть ли признаки окисления.
Если телефон был отключен, во время повторного подключения полярность может измениться, в этом случае устройство не будет работать. Эти проблемы можно решить быстро и легко.
Если контакты внутри трубки подключены правильно, желательно осмотреть провод, идущий от квартиры к экрану
.
Кабель часто повреждается в местах перегиба, которые образуются при выходе из квартиры и при входе в экран. Кроме того, он может быть умышленно поврежден в результате вандализма.

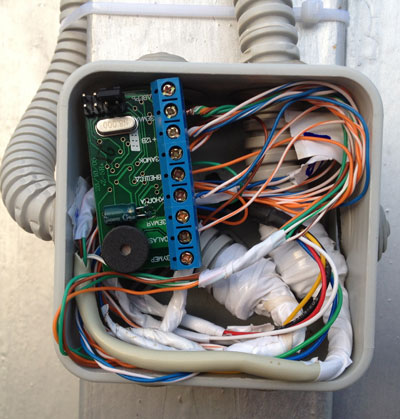

Если на кабеле нет видимых повреждений, нужно найти и вскрыть экран переключателем. В первую очередь необходимо осмотреть его содержимое на предмет повреждений проводов или обрыва контактов.
Найдя в приборной панели провода, идущие от желаемой квартиры, необходимо выяснить, подключены ли они к многополюсному кабелю. В этом случае проверьте тестером целостность проводов. В случае, если провода не подключены, это несложно сделать самому.
Сначала определяется автобус десятки. К нему подключены все квартиры, расположенные на одном этаже. К этой шине подключается «+» контакт желаемой квартиры. Вторая шина — единица, к ней подключена «-». Подключение к желаемому контакту определяется номером квартиры.
Если целостность провода не нарушена, контакты подключены плотно, полярность соблюдается, но трубка все равно не работает, значит проблема в неисправности самого устройства или в блокировке ПО в квартире.
Вы должны узнать у компании, предоставляющей домофон, отключен ли абонент. Если установлен программный замок, желательно связаться с людьми, производившими отключение, либо самостоятельно подключить трубу к номеру квартиры, которой нет в подъезде. Эти подключения не блокируются установщиками.
Для самостоятельного подключения трубы не нужны профессиональные навыки, нужно проявить внимание и трудолюбие и разобраться в схемах монтажа электрооборудования. Также вы можете самостоятельно подключить электрозамок к домофону.
