Большинство противоправных действий, связанных с повреждением и хищением имущества, а также причинением вреда здоровью граждан, совершается в ночное время.
Следовательно, одна из основных функций камеры видеонаблюдения — это способность обеспечивать четкое высококачественное изображение в условиях низкой освещенности.
Содержание:
- Внешние источники света
- Камеры с ИК-подсветкой
- Тепловизионные камеры
- Электронно-оптический преобразователь
- Чувствительность
Существует множество программных и аппаратных способов улучшить ночное наблюдение. Прежде всего, это светочувствительность матрицы камеры.
Чувствительность
У этого параметра есть два основных определения:
- Освещение сцены — минимальная освещенность объекта, при которой можно различить переход от белого к черному;
- Подсветка изображения — минимально необходимая освещенность матрицы, при которой возможно отображение перехода.
Эти показатели существенно различаются, иногда более чем в 10 раз.
Авторитетные производители всегда указывают оба параметра в технических характеристиках продукции, тогда как компании нижнего уровня, пытаясь выделить свою продукцию по количественным показателям, указывают только на светочувствительность матрицы.

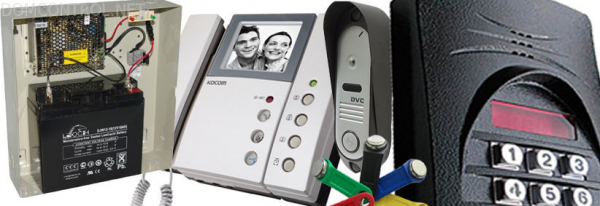

При проведении работ по установке видеодомофона, особенно связанных с электричеством, необходимо соблюдать правила использования оборудования.
Если вызывные панели изначально изготавливаются в антивандальном корпусе, то уличные камеры без дорогостоящего защитного кожуха являются довольно хрупкими устройствами. Подробнее о видеодомофонах для дачи читайте в этой статье.
Формула расчета, по которой можно определить, будет ли камера обеспечивать высокое качество изображения, выглядит следующим образом:
Icam = Isce * R / (n * F2), где
- R — коэффициент отражения света от поверхности объекта;
- Isce — уровень освещенности объекта;
- n — коэффициент открытия, на каждую цель своя.
- F2 — коэффициент усиления света линзой, равный 1,4
- Icam — индикатор засветки ПЗС-матрицы;
Коэффициент отражения принимается равным в среднем 0,75, но если вы знаете, какие объекты будут перед камерой, то лучше всего взять его из справочника.
Примерные коэффициенты наиболее распространенных объектов приведены в таблице:
| Человеческое лицо | от 0,15 до 0,25 |
| Деревья, кусты, земля | 0,2 |
| Бетонный пол | от 0,25 до 0,3 |
| Стена из кирпича | 0,35 |
| Асфальт | 0,4 |
| Стакан | 0,7 |
| Белая краска | от 0,75 до 0,9 |
| Снег | до 0,9 |
Если условия эксплуатации камер достаточно специфичны, измерения лучше производить на месте установки с помощью люксметра. Для этого подойдет обычная модель измерительного прибора.

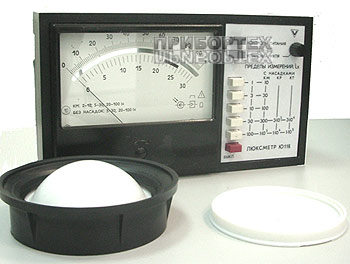

Люксметр У-116.
Устройство предназначено для измерения освещенности, создаваемой как искусственным, так и естественным светом с произвольного направления.
В стандартный комплект входит набор светофильтров, которые можно использовать для измерения в диапазоне от 0,1 лк до 100 000 лк.
Если вы собираетесь использовать камеру на открытой местности, уровень освещения можно посмотреть в таблице:
| Безоблачный солнечный день | 100000 Лк |
| Солнечная погода с небольшими облаками | 70,000 люкс |
| Покрытый | 500 Лк |
| Раннее утро | 4 лк |
| Пыль | 0,2 лк |
| Безоблачная ночь с полной луной | 0,02 лк |
| Безоблачная ночь с молодой или старой луной | 0,007 лк |
| Пасмурная погода ночью | 0,001 лк |
| Безлунная ночь с небольшими облаками | 0,0007 лк |
| Ночь с облаками | 0,00005 лк |
Камеры с ИК подсветкой
Чувствительность черно-белых камер в системе ночного наблюдения значительно смещена в инфракрасном диапазоне по сравнению с человеческим зрением.
Этот эффект позволяет при недостатке освещения использовать специальные источники инфракрасного излучения, которые помогают фиксировать все события, не прибегая к источникам видимого света.
Цветные камеры имеют гораздо более низкую светочувствительность, чем черно-белые камеры, и им не хватает восприятия в инфракрасной части спектра. Вот почему функция переключения ночного режима обеспечивает черно-белое изображение с цветной камеры.

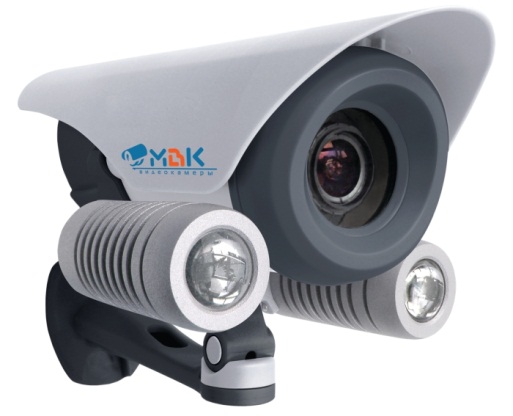

МВК-8152цДВИ
Оснащен 1/3 ″ ПЗС-матрицей SONY Super HAD второго поколения, обеспечивающей качество изображения 550 ТВ. Объектив оснащен автоматической ИК-коррекцией, благодаря чему резкость изображения в ночное время с ИК-подсветкой не ухудшается. Функция день-ночь имеет аппаратный детектор.
В отличие от большинства камер этого типа, источники ИК-света расположены вне основного корпуса, чтобы не открывать доступ к объективу. Их корпуса имеют рифленую поверхность для лучшего охлаждения небольшой диодной матрицы.
Использование точечного источника и оптических линз позволяет формировать разные углы освещения. В комплект входит два набора линз на 600 и 300.
Светочувствительность камеры в цветном режиме составляет 0,12 лк / F1,5, в ночном — 0,06 лк / F1,5, в абсолютной темноте и с использованием ИК-апгрейда дальность съемки составляет 30 м.
Внешние источники освещения
Обычно это ИК-светодиоды, устанавливаемые непосредственно вокруг объектива камеры, но есть и внешние модули, которые имеют значительно большую мощность.

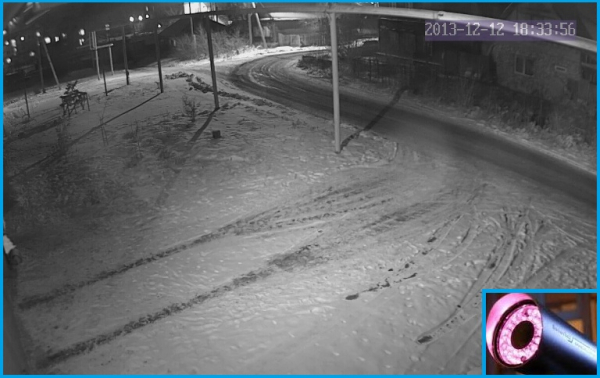

Существуют модели для миниатюрных фотоаппаратов с внешним диаметром 25 мм и внутренним диаметром 13,5 мм. Такой модуль можно установить на любую камеру, он будет включаться автоматически по датчику уровня освещенности. ИК-излучения 9 светодиодов достаточно для освещения на расстоянии 9-10м.
D140-850-35 (AC220V, 0.12A) — инфракрасный проектор, состоящий из матрицы излучающих светодиодов, покрытых комбинированной оптикой, формирующей излучение. Светодиодная панель закрыта специальным пластиковым ИК-фильтром.
Устройство имеет ручную дистанционную настройку мощности излучения, выход, подключенный к камере с внешней схемой управления для функции день-ночь. Импульсный выход для освещения прожектора.
Используется, если в камере есть функция автоматической активации при обнаружении движения.
Устройство также может работать автономно, имея световой датчик и стабилизатор тока.
Электронно оптический преобразователь

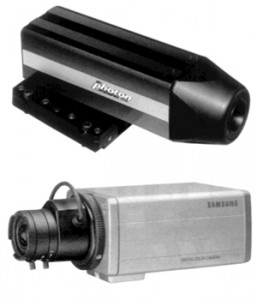

Камеры, оснащенные микроканальным преобразователем изображения (EOC), на самом деле представляют собой гибрид прибора ночного видения и аналоговой камеры.
Светочувствительность такого устройства в 100–10 000 раз выше, чем у стандартных моделей, что позволяет им улавливать тепловое излучение человеческого тела.
Однако их непомерная стоимость вкупе с капризностью не привели к их широкому распространению.
Объектив такой камеры должен быть закрыт в течение дня, чтобы избежать выгорания катодной трубки усилителя изображения, и во время работы его следует периодически слегка поворачивать, чтобы избежать неравномерного выгорания, но даже при такой обработке время безотказной работы не превышает одного года.
Тепловизоры
В современных системах видеонаблюдения ночного видения широко используются специализированные устройства, такие как тепловизоры.
На данном этапе развития тепловизионных технологий использование специализированных систем, способных работать только ночью в узком диапазоне, не представляется целесообразным.
Тепловизионные системы широко интегрированы с традиционными оптическими камерами наблюдения и представляют собой автоматизированные системы с широкими функциональными возможностями.
АМБ-М-640-320-ХХ-П-РК
Назначение этого комплекса — обнаружение и идентификация объектов на больших расстояниях. Они используются для защиты особо важных объектов большой протяженности и площади.
В приборе используется светочувствительная камера с микроболометрической матрицей, обеспечивающая качество разрешения до 640×480. Объектив имеет высокое усиление света, некоторые модели имеют постоянный фокус 200 мм, что позволяет вести видеонаблюдение на больших расстояниях.

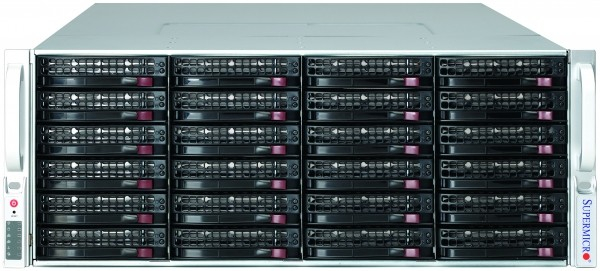

Программное обеспечение сервера наблюдения должно быстро устанавливаться и легко добавлять новые серверы и устройства по мере роста сети.
Устройство видеозахвата преобразует аналоговый электрический сигнал с матрицы в цифровой. Подробнее о принципах IP-видеонаблюдения читайте здесь.
вы можете изменить настройку на варифокальный зум-объектив с 37-кратным оптическим зумом и переменным фокусным расстоянием от 25 до 255 мм.
Комплекс наблюдения может быть установлен на поворотной платформе с поворотом по горизонтали 3600 и углом наклона 300-450. При этом скорость горизонтального углового перемещения составляет 300 / сек, а вертикального — 150 / сек.
Камеры этого типа используются не только в стационарных системах ночного видеонаблюдения, но и устанавливаются на автомобили.

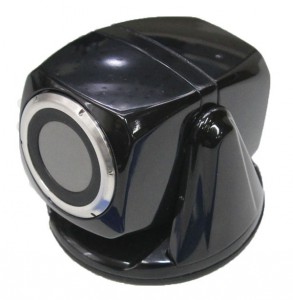

Например, камера Pergam-Driver крепится к автомобилю с помощью магнитного кронштейна.
Имеет ручной наклон и регулировку по горизонтали. Подключение осуществляется через видеовыход «тюльпан» на любой совместимый монитор.
Корпус камеры герметичен и имеет степень защиты IP 66, что позволяет устанавливать ее вне автомобиля. Дальность распознавания человеческой фигуры до 175 м достаточна, чтобы избежать аварии.
На практике тепловое «препятствие» будет видно с расстояния не менее 300 м.
