Любая система безопасности, в том числе видеонаблюдение, состоит из программного и аппаратного обеспечения.
Устройства, входящие в систему, делятся на следующие типы.
Крепление — камеры, детекторы и вспомогательное оборудование — внешние микрофоны и динамики, дополнительные модули для ИК-освещения, поворотные устройства.
Передача: кабельные сети, усилители сигналов, сетевые концентраторы и коммуникаторы, маршрутизаторы, преобразователи и адаптеры и т.д.
Устройства хранения информации: видеорегистраторы, видеосерверы, внешние накопители и карты памяти, а также внешние устройства управления, в основном ПК, реже специализированные модули для управления поворотными устройствами.
Программы, управляющие всеми устройствами, условно можно разделить на типы.
Специализированное оборудование — прошивка камеры, операционная система видеорегистратора, роутер.
Разработанные производителями оборудования, они обычно совместимы с узким кругом устройств от одного производителя, имеют ограниченный функционал по сохранению сжатия и фильтрации видеоархива.
Принцип работы IP-видеонаблюдения — это прием световых колебаний устройством — CDD-матрицей.
Несмотря на техническую сложность работы беспроводных камер видеонаблюдения, их использование для наблюдения за движущимися объектами: лифтами, манипуляторами, конвейерами и скрытое наблюдение часто является единственным вариантом. Подробнее о беспроводном видеонаблюдении читайте здесь.
Программное обеспечение для общего управления и анализа — разработано компаниями-разработчиками программного обеспечения. Они имеют модульную структуру, состоящую из базы — стандартного набора функций управления и специальных апплетов — обычно предназначены для решения конкретной задачи (распознавание автомобильных номеров, лиц и т.д.). Совместим с устройствами самых популярных производителей.

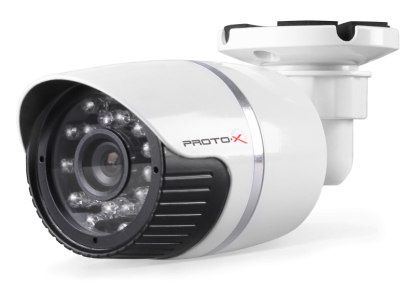

Камеры
Для аналоговых камер нет специальных настроек. Регулирует только фокусное расстояние варифокального объектива. Небольшое расстояние дает вам более широкий угол обзора, а по мере его увеличения угол обзора сужается.
Фокусное расстояние регулируется вручную на месте установки или, если камера оснащена зум-объективом, с места управления с помощью сервоприводов. Цели могут быть фиксированными, ручными и автоматическими.
Первые два типа обычно устанавливают в помещениях со стабильным освещением. Автоматическая диафрагма используется в уличных камерах с варифокальными объективами и подразделяется на DC с прямым приводом и VC с видеоприводом.

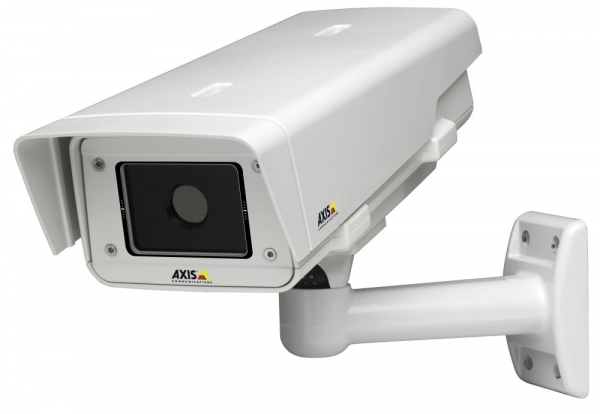

Для цифровых IP-камер, помимо объектива, настраивается IP-адрес. Если вы используете специализированное программное обеспечение производителя, которое предназначено для автоматического обнаружения камеры в локальной сети, устройство автоматически:
- доступ к порту открыт.
- назначается динамический IP-адрес (который необходимо сразу поменять на статический);
- маска подсети;
Затем клиент обращается к камере через браузер, который поддерживает ActiveX, программное обеспечение производителя или стороннее программное обеспечение, если оно совместимо с камерой.
Во встроенной программе камеры вы можете настроить качество передаваемого изображения, чувствительность, программное обнаружение движения, интервал времени записи и многое другое.
Основное внимание стоит уделить открытию доступа к настройкам камеры — паролю администратора и шифрованию передаваемой информации. Последнее особенно актуально для камер, передающих видеоданные по беспроводной сети.

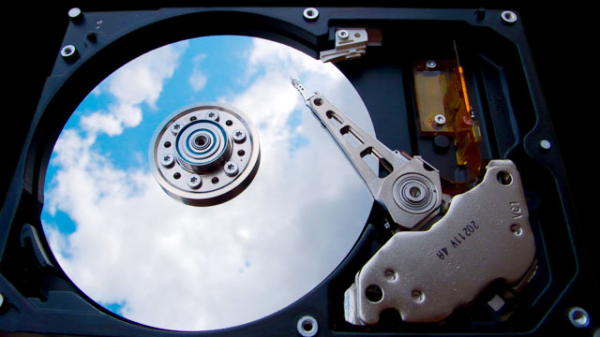

Передача и сохранение информации
После настройки камеры вся ее информация принимается и сохраняется на DVR: DVR или NVR.
Следующий уровень — это предоставление удаленного доступа к информации через глобальную сеть. Принцип установки роутера видеонаблюдения для аналоговых и цифровых систем одинаков.
В его основе лежит видеорегистратор со статическим IP-адресом. Если никаких предварительных настроек не производилось, подключаем устройство к локальной сети через выход RJ45.
В адресной строке браузера введите адрес по умолчанию. Это обязательно должно быть указано в паспорте устройства. Например, для регистраторов Hikvision это 192.0.0.64, меняем его на один из незанятых адресов диапазона локальной сети.
В основных сетевых настройках (обычно путь Конфигурация -> Сетевые настройки -> Основные настройки) устройства мы пишем маску и адрес DNS-сервера, обеспечивающего доступ в Интернет.
Мы разрешаем использование ActiveX в браузере. Например, в Internet Explorer это путь к вкладке «Сервис» -> «Свойства» -> «Безопасность» -> «Другое». Установите плагин, предоставленный производителем.
Возможно, вам придется загрузить и установить его при выключенном браузере, чтобы избежать конфликтов при совместном использовании. Теперь программа для работы с видеоинформацией в локальной сети находится на ПК.
На сервере роутера, дающего доступ в Интернет, мы записываем имя и локальный адрес устройства, к которому разрешен внешний доступ.
При этом в настройках роутера и видеорегистратора рекомендуется изменить HTTP-порты, используемые для публичного доступа, с 80 на 81 и так далее, оставив второй порт 8000 без изменений.
проверить правильность настроек можно на внешнем ресурсе portscan.ru. Если порты открыты и перенаправляются на виртуальный WEB-сервер маршрутизатора, программа покажет успешное соединение.
На удаленном ПК мы также разрешаем использование ActiveX. В адресной строке браузера мы вводим внешний IP-адрес роутера, но добавляем порт 81. Мы вводим логин и пароль и безопасно входим в программу DVR.
Если во время настройки у вас возникнут проблемы с провайдером, который не может предоставить статический IP-адрес, вы можете использовать службу DynDNS и связать DNS-адрес маршрутизатора с устройством. В этом случае необходимо тщательно протестировать систему, так как провайдер DynDNS может периодически закрывать некоторые порты.
Некоторые производители запустили IP-камеры, которые передают информацию в облачное хранилище. Например, Hikvision использует свой облачный сервис Ezviz.
Аналоговые видеодомофоны используются и сегодня, у них много преимуществ. Их установка проста, конструкция надежна, и они чрезвычайно удобны в эксплуатации.
С помощью оборудования можно подробно рассмотреть посетителя, легко с ним поговорить и, при необходимости, открыть входной замок. Подробнее о согласованных видеодомофонах читайте здесь.
Настроить видеорегистраторы и камеры этой компании несложно. Во вкладке СЕТЬ ГЛАВНОГО МЕНЮ, КОНФИГУРАЦИЯ СИСТЕМЫ доступ во внешнюю сеть уже мигает. Если его нет, необходимо обновить прошивку устройства до актуальной версии.
В этом случае доступ к информации осуществляется через браузер Google Chrome, на котором установлена клиентская утилита SADP. Он поддерживается ОС iOS и Android и может работать на мобильных устройствах.

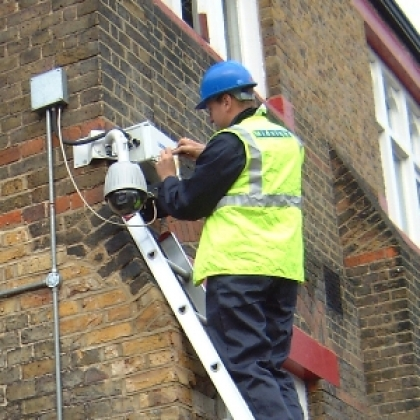

Монтаж и настройка систем передачи данных

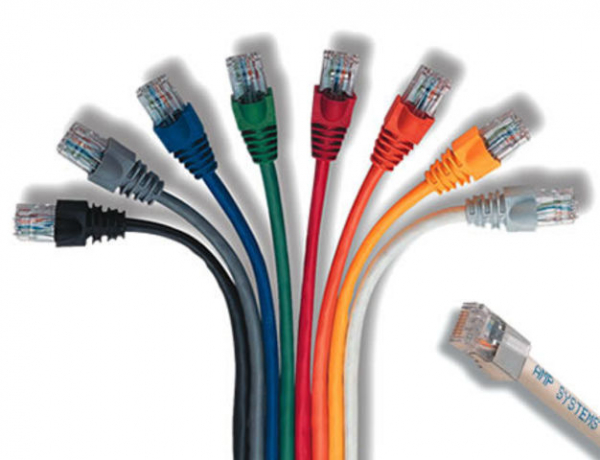

Львиная доля работ, которые выполняются при установке и настройке систем видеонаблюдения, — это прокладка кабельных сетей.
К этому процессу нужно подойти предельно ответственно, так как именно кабели дают наибольшие помехи при передаче сигнала.
При установке кабелей нужно придерживаться 5 основных правил:
- Используйте заземленные активные усилители сигналов с большой дальностью связи.
- Избегайте пересечения или приближения к источникам электромагнитных помех (силовые кабели, трансформаторы и т.д.).
- Используйте качественные разъемы.
- Обязательно заземлите все компонентные линии (кабели, камеры, ретрансляторы и т.д.).
- При покупке кабелей проверьте их сопротивление.
В список устройств для настройки видеонаблюдения входят:

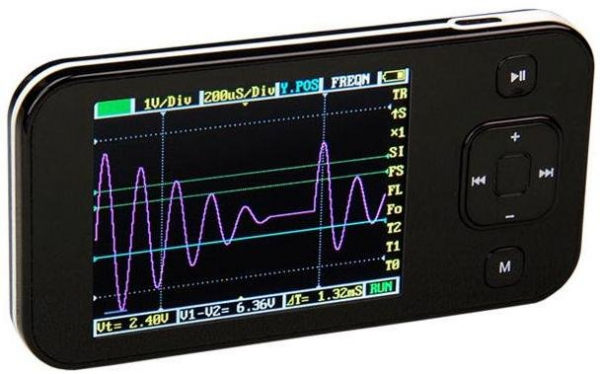

Осциллограф DSO Nano DSO201
Он используется для определения уровня синхронизации сигнала, степени ослабления и автоматически измеряет частоту, период и продолжительность.
возможна автонастройка разверток и пределов.
Время сканирования определяется автоматически на основе частоты сигнала, а также на основе интенсивности амплитуды, чувствительность автоматически регулируется по оси Y.
Универсальный тестер LAN ЛСПРНТР-100
Диагностика прерываний и правильности прямого и обратного DHCP-подключения витой пары, уровня передачи мощности PoE, шлюза и связи.
Информация доставляется через светодиодную индикацию или через облачное хранилище прямо на ваш телефон или электронную почту.

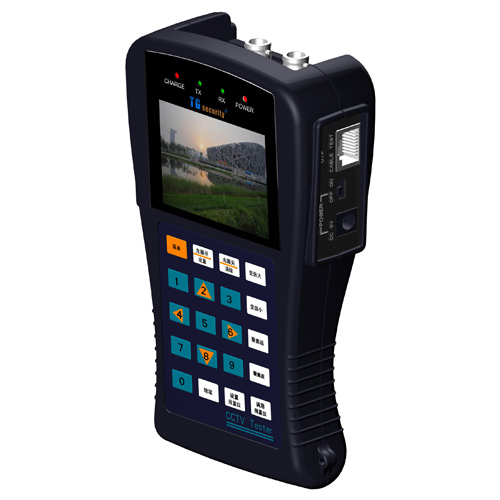

Тестер конфигурации аналоговых и цифровых камер EPC802
Он проверяет не только производительность, но и помогает настроить положение камеры с помощью монитора.
Формирует настроечное изображение телевизионного сигнала, которое позволяет настраивать приемные мониторы и проверять качество передачи с дальнего конца, с камеры.
Он имеет контроллер PTZ, который используется для регулировки точности позиционирования поворотных механизмов и согласования с элементами управления панелей управления. Есть тестер витой пары, который проверяет правильность разводки и качество обжима разъемов.
Устройство питается от сменного аккумулятора на 1400 мА.
