Возможность получать не только изображение, но и сопутствующий звук делает систему безопасности намного информативнее. С цифровыми IP-камерами все понятно. Практически все комнатные модели среднего класса имеют встроенный микрофон.
Но для аналоговых систем видеонаблюдения есть ряд нюансов. Начиная от диапазона передачи аудиосигнала, заканчивая совместимостью стандартов вывода звука на камере и видеорегистраторе.
Микрофоны для камер видеонаблюдения
Видеокамеры с микрофоном, используемые для видеонаблюдения, не смогут обеспечить запись и передачу чистого звука.
Обладая крупной диаграммой направленности, устройство будет записывать не только человеческую речь, но и все, что происходит вокруг него: шум транспортных средств, звук шагов или звук работающих механизмов.
Поэтому использование микрофонов, встроенных во внешние камеры или в помещении, где происходят интенсивные рабочие процессы, нецелесообразно.
Внешние микрофоны, используемые в системах видеонаблюдения, проводные — подключаются к оборудованию через разъем и по беспроводной связи, дают более качественный звук, так как могут быть ближе к наблюдаемому объекту.
Выбор микрофона
В зависимости от конструктивных особенностей микрофоны бывают: петличные — имеют миниатюрные размеры и используются вместе с другими устройствами наблюдения, передавая информацию по своим линиям связи и пушкам — используются, когда необходимо получить качественную запись на определенное расстояние от объекта.
Эти микрофоны оснащены специальными звукопоглощающими экранами.
Для достижения наивысшего качества звука в системах видеонаблюдения рекомендуется использовать внешние модели.
Обычно места для оптимальной установки камеры и микрофона кардинально отличаются, и необходимо размещать записывающую аппаратуру отдельно от видеоаппаратуры.
Мини беспроводное видеонаблюдение можно использовать как дома — контроль за приходящими работниками (нянями, ремонтниками), так и в бизнесе, торговле.

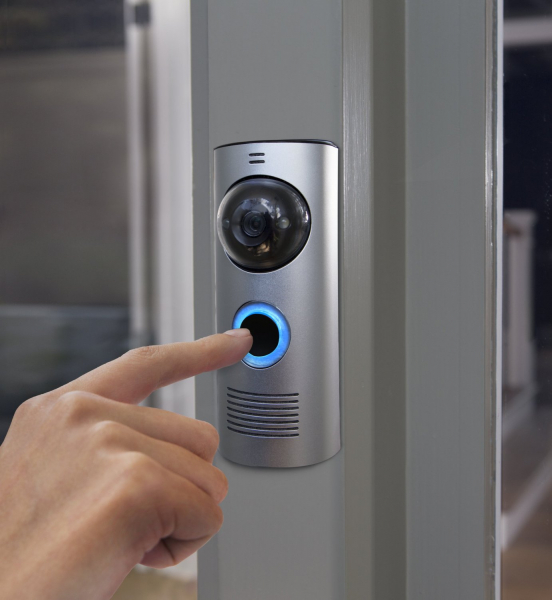

Функциональные возможности комбинированных портативных видеодомофонов значительно выше, чем у обычных. Подробнее о портативных видеодомофонах читайте здесь.
Учитывая, что видеорегистраторы не имеют двухканальных входов для записи звука, петличные микрофоны следует устанавливать как можно ближе к объекту наблюдения.
Если это технически невозможно, для уменьшения шума и искажений используются активные пушечные микрофоны, оснащенные предусилителями.

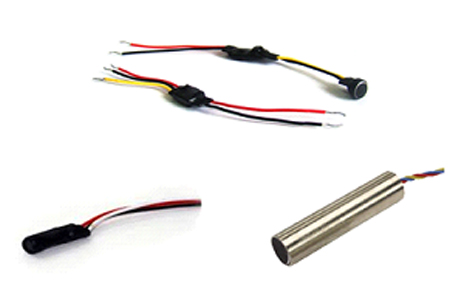

Краткий обзор и технические характеристики моделей внешних микрофонов

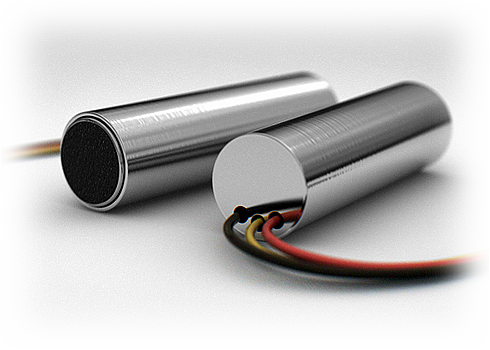

Шорох — 7 — микрофон со встроенным усилителем, используемый в системах видеонаблюдения, как для самостоятельной установки, так и при подключении к видеокамере.
Он имеет встроенную функцию автоматического изменения усиления. Это позволяет поддерживать постоянный уровень качества звука.
Максимальная чувствительность устройства позволяет ему записывать различимый и модулированный звук с расстояния 7 м. Устройство имеет компактные размеры и шумостойкий алюминиевый корпус, что позволяет его скрытую установку или подключение к купольным камерам.

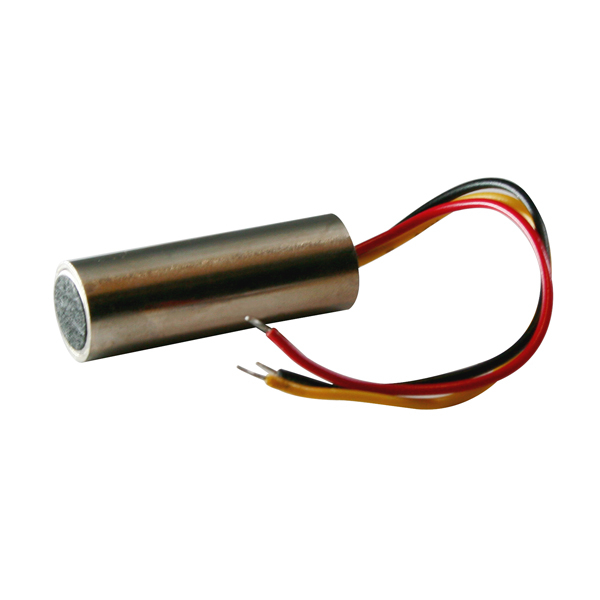

MVK-MO22 — разработан специально для использования совместно с аналоговыми и цифровыми видеокамерами с микрофонным входом. Совместим с внешними камерами модельного ряда MVK Effio производства Byte Erg.
Небольшие размеры позволяют установить микрофон в тепловом корпусе камеры. В качестве активного чувствительного элемента используется электретная капсула. Схема подключения микрофона, двухпроводная, что позволяет передавать потоковое аудио на расстояние до 1 км без усилителей.
Однако необходимо использовать экранированный и заземленный кабель для предотвращения генерации шума.
Были случаи, когда домофоны с видеокамерами на весь подъезд в целях экономии оснащались черно-белыми камерами, что вызывало некоторое недовольство у части жителей.
Видеоглазок, по сути, имитирует функции видеодомофона в очень уменьшенном виде, но отличается рядом очень важных качеств. Подробнее о цифровом видеоглазке читайте здесь.
ATR-3350 от Audio-Technica. Относится к типу петличных микрофонов. Модель может быть полностью независимой не только от фотоаппаратов, но и от источников питания. Эта модель может питаться от кнопочного аккумулятора.

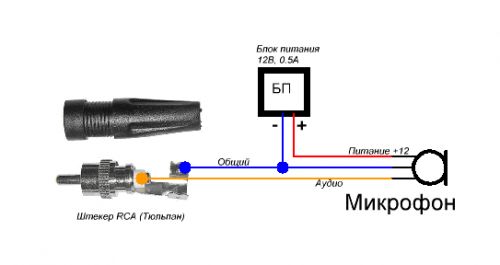

Трехпроводная схема подключения микрофона
Трехпроводная схема используется для подключения к приемным устройствам через разъем типа «тюльпан» RCA».
Первый провод подключается параллельно к тому же источнику питания, что и камера. Второй провод подключается к «ножке» — внешней части разъема RCA и параллельно отрицательной клемме питания, подаваемого на камеру.
Третий провод, по которому передается аудиосигнал, подключается к центральному выводу разъема RCA.

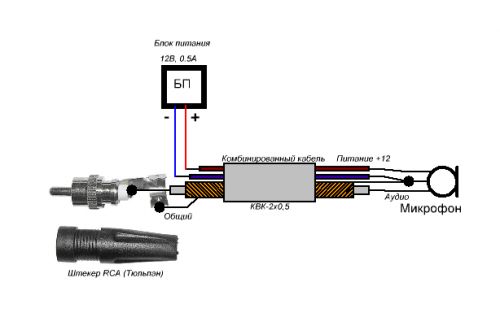

На практике используются комбинированные коаксиальные кабели меньшего сечения, чем те, по которым передается изображение аналоговых камер видеонаблюдения. Размер кабеля зависит от расстояния, на которое вы хотите передать аудиосигнал.
При минимальном расстоянии до 300м можно использовать тонкий комбинированный кабель марки ШВЭВ 3х0,12, он прост в установке за счет гибкости, а небольшой диаметр позволит прокладывать его в уже проложенных монтажных коробках.
Для расстояний от 300 до 1000 м необходимо использовать провода не менее 0,5, например КВК 2В 2х0,5 ПВХ.
Если аудиосигнал передается по линейке камеры, имеющей вход для подключения микрофона, распиновка будет сделана на штекере Mini-Jack 3,5 мм.
Схема подключения аналогична тюльпанам. Напряжение, подаваемое микрофоном, достаточно для передачи сигнала на приемные устройства камеры, где они будут усилены перед передачей на видеорегистратор.
Усилители аудиосигнала
Если расстояние от видеорегистратора превышает 1000 м, передача аудиосигнала может быть усилена специальными устройствами.

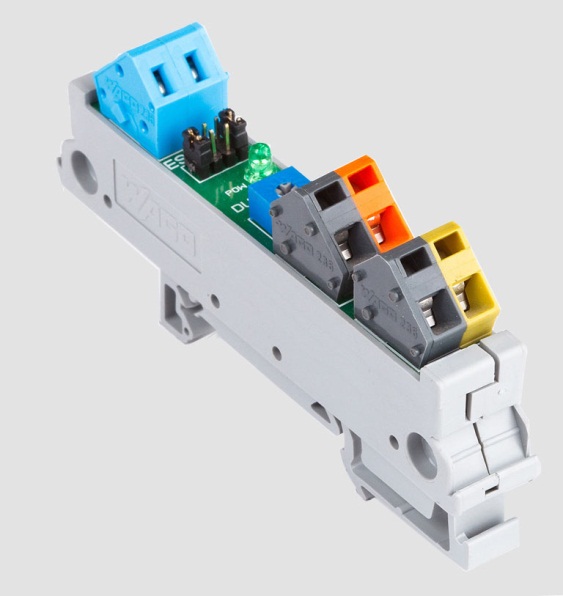

DU-01 — это усилитель аудиосигнала, совместимый с внешними микрофонами MD-012 и MD-015, который можно использовать во многих моделях камер.
Имеет широкий диапазон передаваемых частот — 20 Гц — 20 кГц. Компактный размер — 13 x 85 x 40 мм позволяет устанавливать камеру в удаленном месте. А диапазон рабочих температур от -200С до + 500С позволяет использовать его на открытом воздухе.
Однако для качественной работы устройству требуется отдельная линия питания 7-24 В, 4 мА.
Цифровые и аналоговые миниатюрные видеокамеры с микрофоном

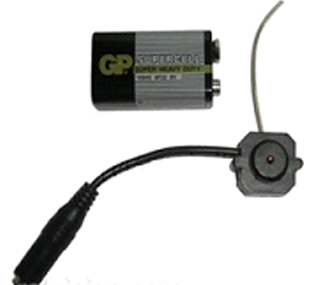

Аналог «МИКРО»
Беспроводная аналоговая камера видеонаблюдения с микрофоном. Продолжительность автономной работы до 4 часов от аккумулятора «Крона» или другого сопоставимого источника питания. В комплект входит устройство приема сигнала, которое действует как карта сбора данных.
Его можно подключить к DVR — BNC, ПК — USB-адаптеру или TV — RCA разъему. Дальность приема видео- и аудиоданных — до 50 м в прямой видимости. Поток передается на частоте 1,2 ГГц.
на приемный блок можно получать информацию с двух камер.
Камера работает как простой ретранслятор сигнала и не имеет устройств подавления помех. Фокус регулируется вручную, и при изменении положения раскладывания настройку необходимо выполнить снова.
Чувствительность микрофона достигает 5 м, не имеет фильтров и шумоподавителей.
Цифровая мини-камера CCD
Качество изображения 420 твл, минимальная освещенность 0,5 люкс, 1/3 «SONY. Возможно подключение к телевизору по стандарту PAL, источник питания постоянного напряжения 12В.
Учитывая высокие требования к освещению и габаритам основания и высоте купола — 90 мм (высота), 114 мм (диаметр основания), представленная камера не подпадает под запретительные нормы законодательства Российской Федерации.
Снятие камеры и микрофона с центрального блока на кабелях длиной 1 м позволяет не только замаскировать устройство в удобном для съемок месте, но и установить микрофон поближе, где качество записываемого звука будет лучше.
Дальность передачи сигнала по «удлинителю» без потери качества изображения не превышает 35 м.
Перед покупкой микрофона, совместимого с камерой видеонаблюдения или автономного устройства, которое будет работать в сети общего пользования, определите уровень необходимых параметров:
- чувствительность — от нее зависит фактический интервал записи;
- наличие и материал корпуса — экранирует звуковые помехи от источников, расположенных за микрофоном или сбоку от него;
- фильтр верхних частот — удаляет все низкочастотные посторонние шумы от кондиционеров, вентиляторов, домашнего и офисного оборудования и т д;
- регулятор чувствительности — позволяет использовать микрофон в местах с разным уровнем шумового загрязнения.
