Алгоритмы аналитического распознавания и другое программное обеспечение, используемое в системах безопасности и видеонаблюдения, требуют четких, высококачественных изображений с высоким разрешением.
Самое современное и сложное программное обеспечение для автоматического распознавания лиц работает с видеофайлами с минимальным разрешением 1080 пикселей, которое может быть предоставлено матрицей 2 Мпикс.
До недавнего времени такое качество могли обеспечивать только IP-камеры, но с появлением формата HD-SDI конкуренция между аналоговыми и цифровыми системами видеонаблюдения высокой четкости возобновилась с новой силой.

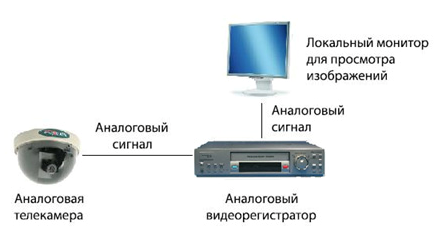

Аналоговые системы

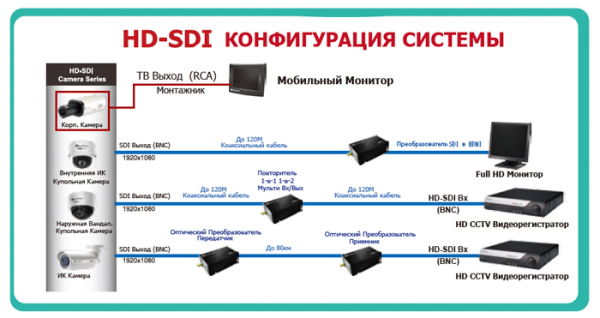

Стандарт HD-SDI, разработанный для телевидения высокой четкости (HDTV) группой инженеров SMPTE, позволяет передавать изображения с разрешением 1920 x 1080 со скоростью до 1,5 Гбит / с по обычному коаксиальному кабелю.
Уникальность технологии заключается в том, что все передаваемые кадры являются опорными. Один из наиболее распространенных стандартов MPEG4, H.264, был выбран в качестве кодека для преобразования сигнала.
Фактически, стандарт HD-SDI — это комбинированный стандарт, это сочетание сильных сторон аналоговых и цифровых технологий, которые сделали его настолько популярным.
Преимущества
В отличие от IP-камер, которые независимо сжимают видеоданные, аналоговые камеры стандарта HD-SDI передают информацию без сжатия или шифрования.
Запись и обработка сигнала происходит непосредственно на видеорегистраторе. Это предотвращает залипание изображения, задержки и пикселизацию изображения, которые появляются, если видеосервер обрабатывает несколько потоков Full HD с IP-камер.

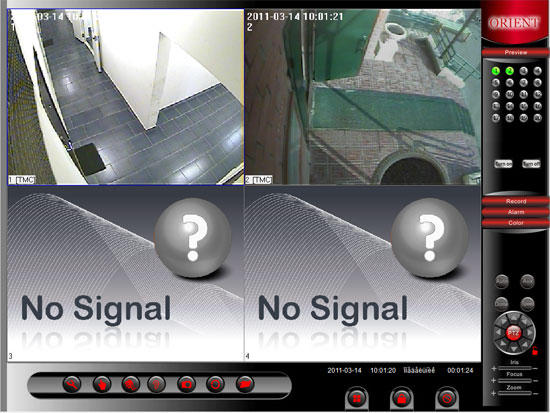

Программное обеспечение для видеонаблюдения предлагает гораздо больше возможностей для сохранения, сортировки, просмотра и обработки видеоданных, чем DVR.
Уже существующие и внедренные технологии позволяют не только модернизировать систему CDMS, но и использовать ее устройства для решения множества дополнительных задач. Подробнее об атипичных функциях CDMS читайте на этой странице.
Возможность использовать старую коаксиальную сеть для модернизации вашей системы видеонаблюдения HD.
Стоимость аналоговых камер, обеспечивающих максимальное разрешение для этого стандарта, немного меньше стоимости IP-камер 2 Mpx, которые могут обеспечить сопоставимое качество сигнала.
Недостатки
Уровень сигнала, передаваемого любой сетью, обратно пропорционален расстоянию. Это утверждение верно и для стандарта HD-SDI.
Решением проблемы стало использование повторителей, усиливающих и повторяющих сигнал. В зависимости от их емкости устройство устанавливается через каждые 100-500 м, подключение происходит через обычные разъемы BNC.
По сравнению с IP-видеосистемами это дороже, но проще в установке, что может сделать любой инженер-электрик.
Оборудование

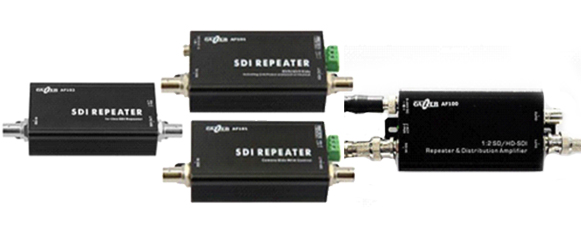

Усилители-повторители серии Gazer AF, поддерживающие стандарты SD / HD / 3G-SDI.
Представленные устройства можно использовать по отдельности, попарно и в комплекте. Например: Gazer AF102 можно использовать для установки между парой усилителей Gazer AF101.
Учитывая, что пара AF101 поддерживает и восстанавливает сигнал на расстоянии до 500 м, а AF102 до 250 м, общая длина линии видеонаблюдения HD превысит 1250 м, поскольку один усилитель нельзя использовать более 3 раз.
Обычно согласованные модели имеют дополнительные функции, такие как параллельная передача сигналов управления PTZ на устройства камеры. Но только если между ними нет дополнительных усилителей или они тоже поддерживают эту функцию.
AF100 не только усиливает сигналы SD / HD-SDI на расстоянии до 250 м, но также имеет возможность разделить их на два потока без потери качества.

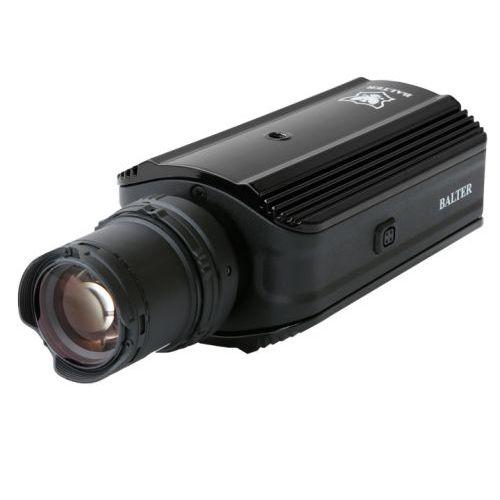

Балтер HD-B2S (V2)
Это аналоговая камера с CMOS-сенсором с соотношением сторон 1 на 2,8 дюйма. Это позволяет получать несжатый видеосигнал с размером кадра 1920 x 1080 пикселей со скоростью 30 кадров / сек, что соответствует 2 мегапикселям.
Функции включают снижение шума, скрытые области, баланс белого, регулировку усиления сигнала и компенсацию задней подсветки. Степень защиты камеры IP66, но диапазон рабочих температур смещен в сторону нагрева, от -100 до + 800С.
Светочувствительность очень высока и составляет 0,0001 люкс, поэтому прибор не требует дополнительной ИК-подсветки.

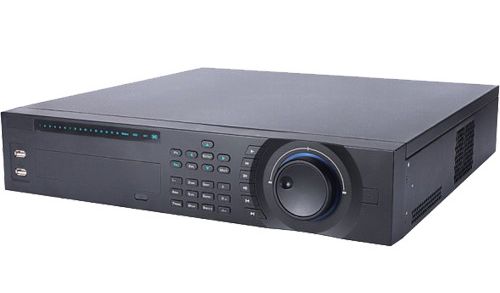

DH-DVR0404HD-U
Аналоговый видеорегистратор, поддерживающий стандарт HD-SDI и обеспечивающий запись видео высокой четкости на 4 каналах.
Многие производители выпускают эти устройства как гибридные системы, способные сочетать обработку аналоговых потоков старых и новых форматов. Это полезно при постепенном обновлении системы видеонаблюдения.
Обычно такие устройства имеют возможность подключения нескольких жестких дисков и внешних накопителей через USB-порт: мясо, HDD, CD / DVD-RW.
Все устройства и программы для хранения и сортировки данных управляются операционной системой, обычно LINUX. Возможна запись видеосигнала высочайшего качества со скоростью от 5 до 30 кадров / сек.
При наличии нескольких потоков скорость приема можно регулировать индивидуально.
Дополнительные стандарты передачи сигнала
HD-TVI
Есть еще один стандарт с высокими параметрами передачи сигнала, отличающийся технологически и превосходящий HD-SDI.
он был разработан и внедрен HIKVISION, которому принадлежат права на его использование.
Основным отличием от других стандартов видеонаблюдения Full HD является использование низкочастотной модуляции передаваемого сигнала и технологии автоматической компенсации, благодаря чему он менее подвержен внешним и внутренним помехам и не требует качества коаксиального кабеля.

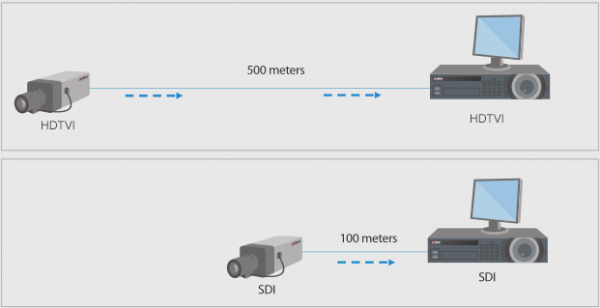

Дальность передачи сигнала адекватного качества до 500 м без использования дополнительного внешнего оборудования. При использовании адаптеров передачи сигнала по витой паре дальность действия значительно увеличивается.
HD-CVI
Он несколько превосходит стандарт HD-TVI. Эта технология использует технологию адаптивного шумоподавления, прогрессивную развертку и имеет возможность одновременно передавать видео- и аудиосигналы, а также двунаправленную передачу данных.
Включая функции управления поворотными устройствами.

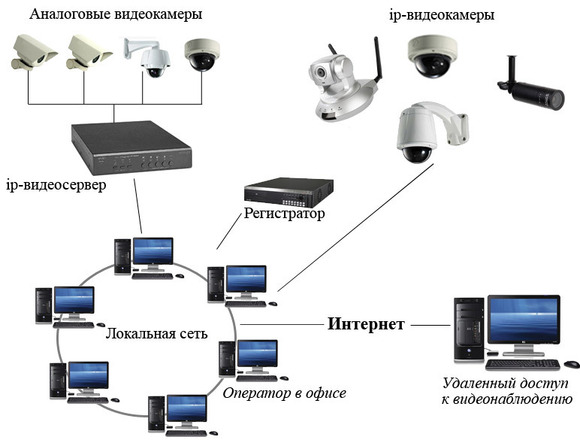

Цифровые системы
Ограничения на передачу сигнала видеонаблюдения высокого разрешения по витой паре составляют до 100 м. В этом случае используются дорогие качественные кабели категорий 5е, 6 и 6А.

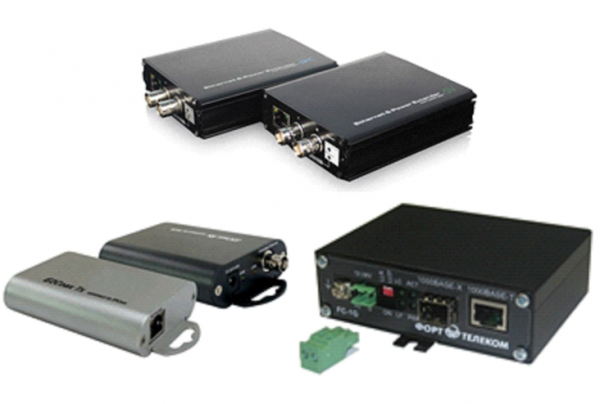

Чтобы преодолеть это ограничение, используется различное оборудование для передачи сигнала по коаксиальному кабелю. Это IP-расширители и медиаконвертеры.
ST-VBT20 — это упрощенная недорогая версия, которая передает видеосигнал на расстояние до 400 м.
ST-VBT2 / ST-VBR2 способен не только передавать цифровой сигнал по коаксиальному кабелю категории RG59U или RK-75-4 на расстояние до 2 км в полнодуплексном режиме, но и подавать питание на IP камеры, использующие технологию PoE.
Последний вариант — использование оптического медиаконвертера типа TFortis FC-1, обеспечивающего передачу сигнала на расстояние до 20 км.
Сравнение основных характеристик передачи сигнала FULL HD
| Аналоговый | HD-TVI | HD-CVI | HD-SDI | IP | |
| Авторизация | 700/720 твл | 720/180 руб | 720/180 руб | 720/180 руб | 720/180 руб |
| Коаксиальная дальность передачи | 150/300 м | 300/500 м | 300/500 м | до 150 м | 2 км
с мультимедийным конвертером |
| Дальность передачи витой пары | 100 м | 200 м | 100 м | — | 100 |
| Кадров в секунду при 720p | — | 30/60 | 30/60 | 30/60 | 30/60 |
| Кадров в секунду при 1080p | — | тридцать | тридцать | тридцать | тридцать |
| Передача дополнительных сигналов | — | PTZ, аудио, дуплекс, блок питания | PTZ, аудио, дуплекс | — | PTZ, аудио, дуплекс, блок питания |

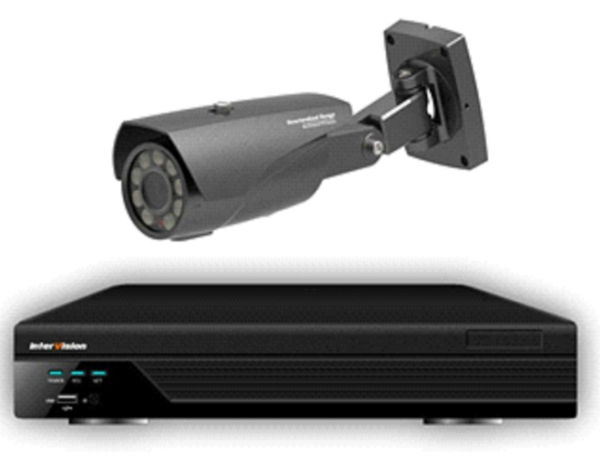

Недавно появился еще один формат, разработанный InterVision, это 3G-SDI. В этом формате для передачи используется несжатый, но преобразованный цифровой сигнал.
Задачи системы видеонаблюдения для квартиры принципиально отличаются от тех, что возникают в офисе, на предприятии или других общественных местах.
Запись видео с камеры может производиться непрерывно. В этом случае запоминающие устройства быстро занимают большие объемы памяти. Подробнее об устройствах видеонаблюдения здесь.
Дальность передачи составляет от 600 м до 2 км по коаксиальному кабелю и UPT не ниже 5 категории. По всем параметрам он мало чем отличается от стандарта HD-TVI.
Однако он используется в оборудовании исключительно InterVision и несовместим с устройствами других производителей.
Как видите, преимущество IP-камер в качественном видеосигнале постепенно нивелируется, а стоимость аналогового и цифрового оборудования для получения видео качества Full HD вполне сопоставима.
При выборе той или иной системы необходимо исходить из наличия сетей, уже проложенных коаксиальным или UTP-кабелем. Именно этот параметр может иметь ключевое влияние на принятие решений.
Если ваш бизнес или бизнес имеет оба типа сетей, вы можете купить гибридный видеомагнитофон, чтобы использовать их.
