Типы и разновидности домофонов «Визит»

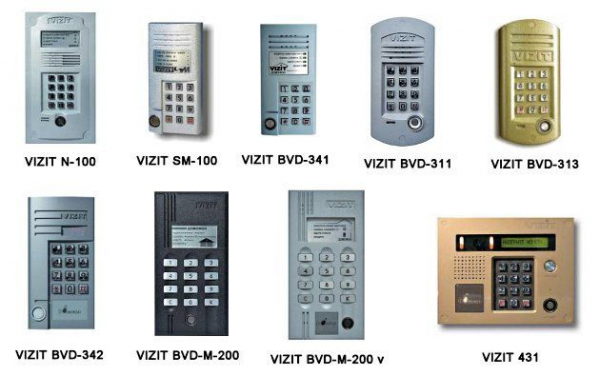

Продукция под торговой маркой «Визит» насчитывает более 50 моделей и выпускается в различных сериях и модификациях.
Серии N и SM с блоком вызова на 100 пользователей.
Серия M: звоните не более 200 абонентам.
300-я серия с блоками вызова и управления на 20, 80 и 200 пользователей.
400-я серия на одного абонента.
Комфорт серии 400. Имеет несколько разновидностей:
- Предназначен для подписчика. У них семь моделей и их модификаций.
- Работаем с четырьмя подписчиками. У них две модификации и девять моделей.
- Управление и звонки могут быть предоставлены 40 абонентам. У них шесть моделей и модификаций.
- Необходимо проверить и обзвонить не менее 200 абонентов. Всего шесть моделей и одна модификация.
Классификация домофонов
Домофоны можно классифицировать по разным критериям:
A. С помощью метода идентификации приближающегося посетителя:
- аудио в режиме громкой связи — распознавание голоса или ответы на вопросы;
- видеодомофоны — идентификация по изображению посетителя.
Б. По количеству членов:
- индивидуальный — на одного абонента работает весь комплект оборудования (см. Видеодомофон на воротах);
- группа, они же низкие абоненты — услуга от двух до пяти-шести абонентов, например, блок на этаже, дом на шесть семей, офисный видеодомофон;
- подъездные, многоабонентские видеодомофоны — обслуживают подъезд в многоэтажный дом с несколькими десятками, а то и сотнями клиентов;
- многозаходные — работают на двух и более подъездах или на нескольких многоэтажных домах, обычно они являются частью комплексных систем безопасности этих зданий.
Традиционно аудиодомофоны принято называть просто домофонами. Работа этих устройств — передавать звук.
B. Организация канала связи между внутренними блоками, установленными заказчиком, и наружными блоками, встроенными в стену или стальную входную дверь:
- многопроволочный — для построения сети используются системы координат или матрица координат, например, для подключения 100 блоков к сети необходимо использовать кабель на 20 проводов (см. Координаты видеодомофона);
- двухпроводной — использует индивидуальную цифровую адресацию клиентов и передачу командных сигналов, команд и акустической информации по цифровому каналу (см. Цифровой видеодомофон громкой связи).

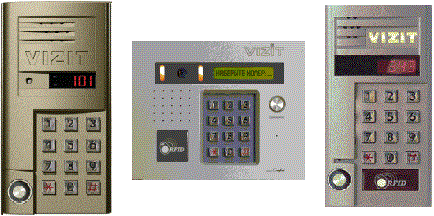

Обзор моделей
Мы рассматриваем несколько моделей домофонов из многочисленного набора, выпускаемого под брендом VIZIT.

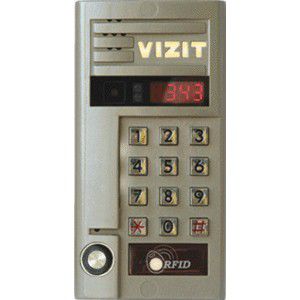

Серия SM является модификацией типа BVD-SM 101.
Включает четыре модели: BVD-SM101T, 101R, 101TCPL и 101RCPL. Рассмотрим модель BVD-SM101T.
Аббревиатура BVD означает «Блокировка вызова по внутренней связи». Последняя буква «Т» указывает на то, что в конструкции установлен считыватель ключей типа ТМ.
Этот акроним происходит от слова Touch Memory и обозначает ключ «с контактной памятью».
Основное назначение — при использовании в многоквартирных домах обеспечивать дуплексную аудиосвязь и открывание электрозамка: из квартиры — кнопкой на устройстве, за дверью — ключом ТМ, при выходе из дома — кнопками ВЫХОД и / или ВЫХОД».
Некоторые особенности:
- количество обслуживаемых квартир или офисов — не более 100;
- двухсторонняя дуплексная динамическая аудиосвязь посетителя у входа с абонентом, имеющим на устройстве телефонную трубку для связи;
- время открытия замка программируется — от 1 до 20 сек;
- консоль портье подключается отдельно.
- есть возможность отключить звонок некоторых комнат;
- замок открывается: в квартире — кнопкой открывания на трубе, на двери изнутри, набором 4-значного кода, общего для подъезда или индивидуального — 3-значного кода;
- память для ключей ТМ — 600, 6 на номер;
- индикация работы — звуковые сигналы;
Домофон серии VIZIT 400, в модификации BVD-431DXKCB.
В своем обозначении буквы имеют следующие значения:
- БВД — Блокировка разговоров по внутренней связи;
- X — RFID-считыватель (PROXIMITY, рабочая частота — 125 кГц);
- К — кнопка вызова оператора (швейцара);
- В — Объектив камеры «Доска.
- С — встроенная цветная видеокамера;
- D — ЖК-дисплей — жидкокристаллический индикатор;
Блокировщик вызовов BVD-431DXKCB используется вместе с блоком управления BUD-420M как основная часть устройств в многоквартирных домах.
Технические возможности и характеристики модификации.
Встроенная камера типа PAL, 0 люкс, 380 TVT, объектив Board, обеспечивает дневное и ночное цветное изображение (см. Камеры ночного видеонаблюдения).
Встроенная подсветка камеры позволяет осмотреть пространство перед камерой в ночное время, а также увидеть и идентифицировать посетителя, который находится в полуметре от камеры.
Зона видимости:
- по вертикали — 31 градус или 0,6 м;
- по горизонтали — 76 градусов или 0,8 м.
Двусторонняя дуплексная голосовая связь по динамику между абонентом и посетителем.
Встроенный считыватель электронных ключей, например DS1990A или iButton.
Входная дверь на лестничную клетку открывается программируемыми электронными ключами типа VIZIT-RF или -TM.
Кроме того:
- Есть кнопка для прямого вызова швейцара.
- Служебные тексты отображаются кириллицей.
- Количество обслуживаемых квартир в доме не превышает 200.
- Установка видеодомофона путем вырезания двери или стены здания.
Для этого существует несколько десятков других модификаций и моделей устройств.

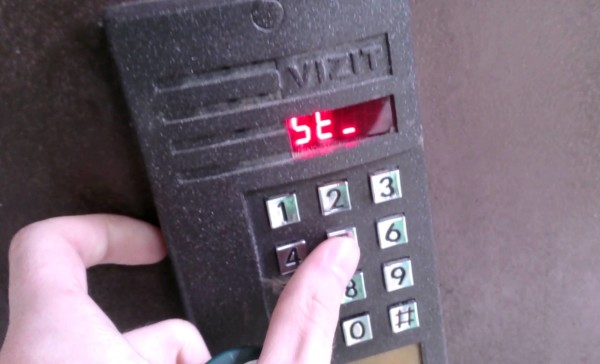

Коды к домофонам «Визит»
Коды используются для открытия двери в случае утери электронного ключа типа TM или другого ключа с аналогичной функцией.
Коды используются в нескольких целях:
Общий, действительный для всех жителей подъезда — 4 цифры. Он устанавливается после завершения установки и должен быть доведен до сведения каждого ответственного владельца дома.
Индивидуальный. Обычно 3 цифры. Его можно назначить отдельно для каждой квартиры или любого арендатора. Устанавливается после установки или в случае обслуживания сервисной службой.
Стандартный код для всех домофонов VIZIT. Используется для открытия входной двери обслуживающими работниками: звездочка, решетка, 4230. Также бывает — *, #, 423. Установлен заводской и после установки на объекте может быть изменен установщиком.
Его можно открыть комбинацией 12 # 345.
Код для входа в сервисный режим устройства: # 999 2 коротких гудка — «пик» (по умолчанию мастер-код установлен на 1234), затем «пик», если вы ввели неверные символы, будет «пиковый» сигнал, т.е двухтональный.
После правильного сигнала нужно набрать основной код: 1234 или 12345, 11639, 6767, 9999, 0000, 3535.
Значения кнопок клавиатуры или цифровой клавиатуры:
- «2» — начало установки кодов для квартир;
- «3» — внедрение программ для вставки электронного ключа;
- «*» (Звездочка) — команда для отказа от процедуры или выхода из ранее установленного режима;
- «#» (Хеш) — команда подтверждения установки.
- «4» — удаление ключей из памяти устройства;
Для моделей без дисплея или без # и * используются кнопки K и C соответственно.
Как самостоятельно установить индивидуальный код?
Если вам нужно изменить или переустановить индивидуальный код для вашей квартиры, вы можете сделать это самостоятельно. Но для этого вам нужно найти помощника, который поможет вам с кольцевой трубой.
Порядок установки следующий:
Чтобы отключить индивидуальный код, наберите «0000». После этого код будет отключен, но внешний звонок в квартиру останется.
