Централизованные домофоны и видеодомофоны очень часто устанавливают в квартирах новостройки. Но выполняемых ими функций зачастую недостаточно, чтобы гарантировать должный уровень безопасности.
Например, в квартирах почти не бывает домофона с видеокамерой, транслирующей подъезд жильца. В основном видеонаблюдение ведется на входе.
Для решения этой проблемы вы можете обратиться в компанию-разработчика или компанию, специализирующуюся на системах видеонаблюдения, либо самостоятельно установить дополнительную камеру.
Совместимость видеодомофона и камеры
Мы определяем черно-белый или цветной монитор, оборудованный видеодомофоном. Как бы банально это ни казалось, проверка все же нужна.
Были случаи, когда централизованные видеосистемы для всего входа оснащались черно-белыми камерами для экономии денег. Многие модели цветных камер переключаются на монохромный в условиях низкой освещенности.
Определяем возможность подключения дополнительного оборудования. При отсутствии паспорта на изделие можно проверить выходы на задней панели блока управления. Обычно эти выходы обозначаются Cam 1, Cam 2 и так далее.
Если по каким-то причинам (внешний вид, недостаточный функционал) установленное оборудование не подходит, его можно заменить на более совершенное.

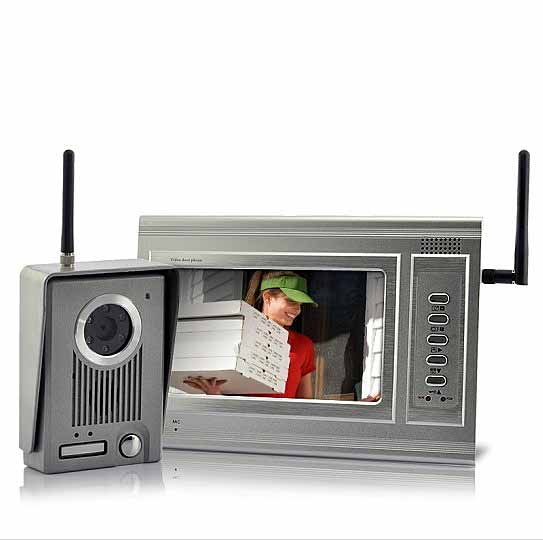

Видеодомофон с радиолампой — это устройство, которое надежно контролирует доступ любого посетителя в подъезд со множеством квартир, в частный дом или офис, работая по радиосигналу.
Домофоны со специальными панелями для набора квартиры или абонентского номера подключаются к многоквартирным домам и офисам. Подробнее о видеодомофонах для офиса можно прочитать здесь.
Как выбрать домофон с видеокамерой? При выборе следует обратить особое внимание на:
- совместимость с централизованными системами безопасности входа, обычно выбирается устройство того же производителя, что и установленный в доме.
- размер и разрешение экрана;
- наличие встроенной памяти и слота для дополнительного подключения;
- количество видеовыходов;
- возможность подключения дополнительного оборудования: внешнего запоминающего устройства, кольцевого устройства и т.п;

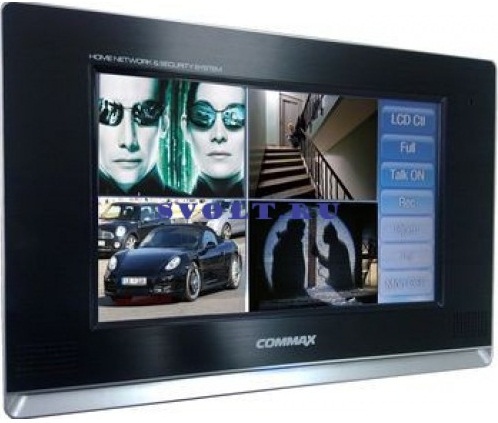

В последнее время выпущено множество моделей домофонов, в частности производителей Commax и Kocom.
Расширяем бюджетный вариант
Рассмотрим самый простой, но полнофункциональный вариант видеодомофона, с возможностью дальнейшего апгрейда устройства.
Kocom KVM-301.
- возможность подключения внешнего блока памяти KOCOM KVR-300.
- 4-дюймовый черно-белый монитор;
- два канала для подключения камеры к домофону или вызывной панели;
- возможность параллельного подключения аналогичного устройства или звуковой трубки КДП-602Г (7);
- имеет встроенный преобразователь электроэнергии — потребляет 15В в активном режиме и 2В в режиме ожидания;
Два устройства, подключенные друг к другу или к аудиолампе, могут работать в режиме внутренней связи. Замком можно управлять по стандартной схеме — через реле вызова или привязать к отдельной кнопке на передней панели, которая размыкает реле замыкающих контактов

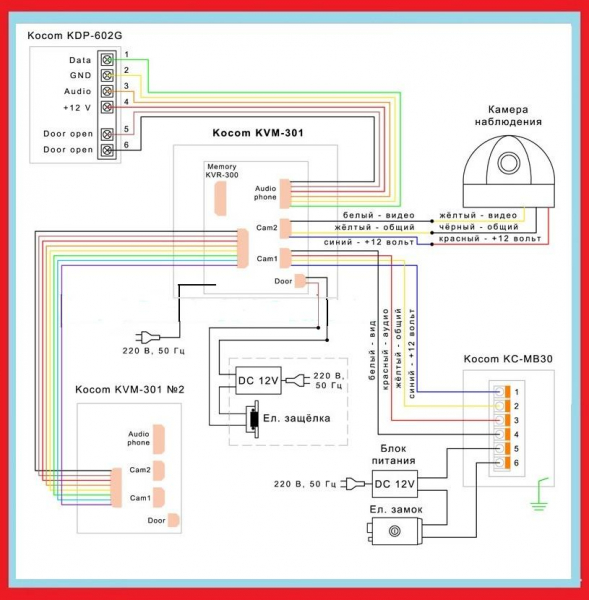

Схема подключения расширенного набора видеодомофонов Kocom.
Kocom KC-MB30.
- допустимый температурный диапазон от -20 ° C до + 50 ° C.
- черное и белое;
- угол обзора 90О;
- разрешение 420 твл;
- встроенная ИК-подсветка для ночной съемки позволяет записывать изображение при 0,1 лк на расстоянии 2м;
При использовании 4-жильного экранированного кабеля сечением 0,22 дальность подключения без потери сигнала составляет 50 м. Питание осуществляется от домофона. Панель имеет контактное реле, с помощью которого открывается электромеханический замок.
Контейнер антивандальный, может устанавливаться как с наружным креплением, так и встраиваться в стену. В комплект входит угол поворота 30 градусов и защитные колпачки для крепежных винтов. Корпус водо- и пыленепроницаемый, все технологические отверстия имеют антивандальную защиту.
Некоторые цифровые видеодомофоны позволяют подключать как минимум две дополнительные камеры, которые расположены достаточно высоко и позволяют видеть большую площадь перед входом.
При выборе кабеля для подключения видеодомофона следует учитывать несколько факторов. Они касаются как технических характеристик устройства, заявленных производителем, так и условий окружающей среды. Читайте здесь о выборе кабеля для видеодомофона.
Замок ATIS LOCK SS — столешница, универсальная, из нержавеющей стали. Блок питания реле размыкания 12В / 1А. Есть энергонезависимая механическая кнопка открывания. Механизм можно запереть на ключ (набор из 5 штук.).

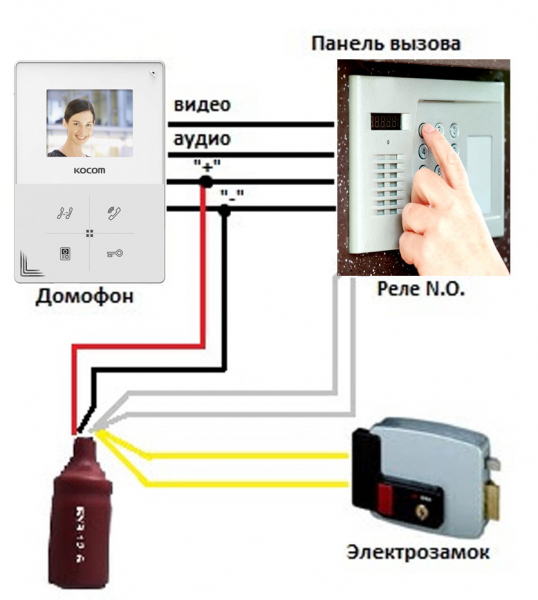

Универсальный 6-проводный блок управления замком БУЗ-12-6. Герметичный корпус, небольшие размеры, питание постоянного тока до 16 В. Совместимость с домофонами производителей: KOCOM, Hyundai, COMMAX, Kenwei, Atis, Viatec, GARDI, Jeja, Slinex.
Схема подключения:
Гибкий переход ГП-32. Предназначен для надежной прокладки силовых и управляющих кабелей от дверного косяка к полотну, если на нем установлен замок.
KOCOM KVR-300 — 64-кадровый (32МБ) внешний накопитель. Имеет интегрированную систему управления. При активации захватывает изображение при нажатии кнопки вызова.
KOCOM KIP-603 — дополнительная радиолампа. Совместим со следующими моделями переговорных устройств: KVM-301, KVM-524RG, KCV-801 (R), KCV-A374 (LE, SD), KCV-W354, KVM-604 может использоваться на расстоянии до 300 м от основного устройство управления.
Имеет функции: связь с внешним пультом, команда электрозамка, переключение на внутреннюю сеть дома (до 450 абонентов).
Выбор видеокамеры
Черно-белые камеры, в отличие от цветных, имеют более высокую цветочувствительность и более низкую цену. При освещении 1 люкс они имеют больше деталей и менее подвержены постороннему шуму.
Это лучший вариант, если вам приходится работать в режиме частичного затемнения, что довольно часто бывает у наших подъездов. Для подключения камеры к видеодомофоне подходят модели со стационарной станцией, всегда в антивандальном корпусе.
| Z-BEN ZB-B5003 | CDM-223S-IR v1.0 | KPC-S50 NV1 |
|

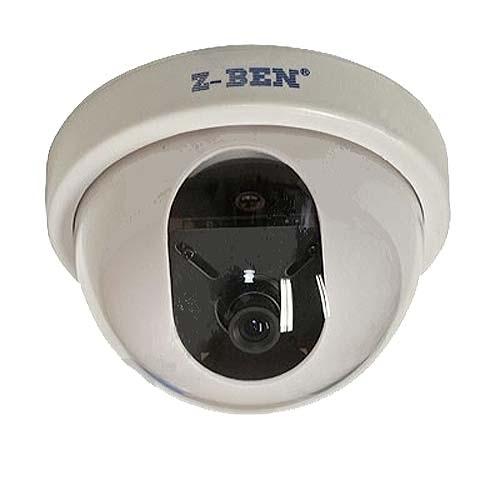

Купольная камера черно-белого цвета для установки только на потолках и в отапливаемых помещениях (диапазон температур от 0 до + 50 ° C) с фиксированным объективом 3,6 мм и 1 / 3` Sony Super HAD CCD с разрешением 400 ТВЛ. Светочувствительность 0,05 люкс не требует ИК-подсветки. Источник питания 12В / 200 мА, постоянный ток Имеет два выхода для питания и передачи видеосигнала через разъем BNC. Камера совместима практически со всеми типами видеодомофонов. |
Черно-белая камера в антивандальном корпусе со степенью защиты IP5. Высококачественный видеосигнал с освещенностью 0,01 люкс на расстоянии до 20 м обеспечивается встроенной матрицей высокого разрешения CMOS Pro Gen II 1/3 «с подсветкой с разрешением 752×582 и качеством передаваемого сигнала 600 ТВ линий. Камера предназначена для потолочного и настенного монтажа. Применяется исключительно в отапливаемых помещениях с температурой не ниже +10 градусов С. |

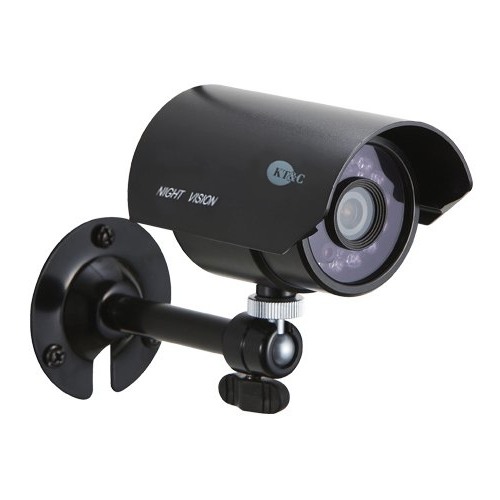

Черно-белая уличная камера со штативом и двумя плоскостями регулировки. Фиксированный объектив 3,6 мм, стандартная ПЗС-матрица SONY SUPER HAD 1/3 дюйма, разрешение 420 ТВЛ, чувствительность 0,01 люкс, оснащена мощной ИК-подсветкой с диапазоном записи от 0 люкс до 10 м. Небольшой водонепроницаемый футляр — защищенный козырек 50 мм. Имеет автоматическую систему обогрева, допустимый диапазон температур от -20 ° С до + 50 ° С. Компактные размеры камеры позволяют спрятать ее за элементами фасада дома. Видеонаблюдение за внешним периметром будет полезно, если квартира находится на 1-3 этаже дома. |
Установка камер
Все крепления, независимо от того, находятся они в антивандальном корпусе или нет, следует закрепить в недоступном, по возможности незаметном месте.
Хотя современные камеры имеют встроенную компенсацию задней засветки — BLC и компенсацию задней засветки — SBLC, их следует устанавливать вдали от источников света искусственного освещения.
Линии передачи сигналов и электропередачи также должны проходить под потолком, размещенным в хорошо закрепленных металлических коробах или гофрах. Идеальным вариантом будет размещение их в кабельном отсеке или отсеке.
Стандартные камеры могут иметь два или три разъема. BNC — видеоразъем, аудиоразъем RCA (если в камере есть микрофон) и блок питания.
Обычно это 12 В через внешний источник питания, но возможен стандарт PoE — подача питания по витой паре от видеодомофона параллельно с подключением видеосигнала. В этом случае некоторые купольные камеры не поставляются со стандартными штекерами, а имеют более одного кабеля или клеммной колодки.
Цветовая кодировка кабелей камеры следующая:
- черный является обычным явлением.
- желтый — видеосигнал;
- синий — звуковой сигнал;
- красный — еда;
Правовые вопросы
Установка дополнительной камеры на лестничной клетке или в подъезде должна быть согласована с соседями, представителями домкома или собственниками дома.
В противном случае установка диктофона может быть незаконной и должна быть разобрана.
